LR3 40-3/300

Netzdrossel LR3 400

Variante LR3 40-3/300
Bemessungsspannung 3 x 400 Vac Bemessungsstrom 3 x 300 A Kurzschlussspannung uK 3 % @ 400 Vac
Variante Bemessungsspannung Bemessungsstrom Kurzschlussspannung uK
LR3 40-3/2 3 x 400 Vac 3 x 2 A 3 % @ 400 Vac
LR3 40-4/2 3 x 400 Vac 3 x 2 A 4 % @ 400 Vac
LR3 40-5/2 3 x 400 Vac 3 x 2 A 5 % @ 400 Vac
LR3 40-3/4 3 x 400 Vac 3 x 4 A 3 % @ 400 Vac
LR3 40-4/4 3 x 400 Vac 3 x 4 A 4 % @ 400 Vac
LR3 40-5/4 3 x 400 Vac 3 x 4 A 5 % @ 400 Vac
LR3 40-3/6 3 x 400 Vac 3 x 6 A 3 % @ 400 Vac
LR3 40-4/6 3 x 400 Vac 3 x 6 A 4 % @ 400 Vac
LR3 40-5/6 3 x 400 Vac 3 x 6 A 5 % @ 400 Vac
LR3 40-3/8 3 x 400 Vac 3 x 8 A 3 % @ 400 Vac
LR3 40-4/8 3 x 400 Vac 3 x 8 A 4 % @ 400 Vac
LR3 40-5/8 3 x 400 Vac 3 x 8 A 5 % @ 400 Vac
LR3 40-3/10 3 x 400 Vac 3 x 10 A 3 % @ 400 Vac
LR3 40-4/10 3 x 400 Vac 3 x 10 A 4 % @ 400 Vac
LR3 40-5/10 3 x 400 Vac 3 x 10 A 5 % @ 400 Vac
LR3 40-3/16 3 x 400 Vac 3 x 16 A 3 % @ 400 Vac
LR3 40-4/16 3 x 400 Vac 3 x 16 A 4 % @ 400 Vac
LR3 40-5/16 3 x 400 Vac 3 x 16 A 5 % @ 400 Vac
LR3 40-3/20 3 x 400 Vac 3 x 20 A 3 % @ 400 Vac
LR3 40-4/20 3 x 400 Vac 3 x 20 A 4 % @ 400 Vac
LR3 40-5/20 3 x 400 Vac 3 x 20 A 5 % @ 400 Vac
LR3 40-3/25 3 x 400 Vac 3 x 25 A 3 % @ 400 Vac
LR3 40-4/25 3 x 400 Vac 3 x 25 A 4 % @ 400 Vac
LR3 40-5/25 3 x 400 Vac 3 x 25 A 5 % @ 400 Vac
LR3 40-3/30 3 x 400 Vac 3 x 30 A 3 % @ 400 Vac
LR3 40-4/30 3 x 400 Vac 3 x 30 A 4 % @ 400 Vac
LR3 40-5/30 3 x 400 Vac 3 x 30 A 5 % @ 400 Vac
LR3 40-3/35 3 x 400 Vac 3 x 35 A 3 % @ 400 Vac
LR3 40-4/35 3 x 400 Vac 3 x 35 A 4 % @ 400 Vac
LR3 40-5/35 3 x 400 Vac 3 x 35 A 5 % @ 400 Vac
LR3 40-3/40 3 x 400 Vac 3 x 40 A 3 % @ 400 Vac
LR3 40-4/40 3 x 400 Vac 3 x 40 A 4 % @ 400 Vac
LR3 40-5/40 3 x 400 Vac 3 x 40 A 5 % @ 400 Vac
LR3 40-3/45 3 x 400 Vac 3 x 45 A 3 % @ 400 Vac
LR3 40-4/45 3 x 400 Vac 3 x 45 A 4 % @ 400 Vac
LR3 40-5/45 3 x 400 Vac 3 x 45 A 5 % @ 400 Vac
LR3 40-3/50 3 x 400 Vac 3 x 50 A 3 % @ 400 Vac
LR3 40-4/50 3 x 400 Vac 3 x 50 A 4 % @ 400 Vac
LR3 40-5/50 3 x 400 Vac 3 x 50 A 5 % @ 400 Vac
LR3 40-3/63 3 x 400 Vac 3 x 63 A 3 % @ 400 Vac
LR3 40-4/63 3 x 400 Vac 3 x 63 A 4 % @ 400 Vac
LR3 40-5/63 3 x 400 Vac 3 x 63 A 5 % @ 400 Vac
LR3 40-3/70 3 x 400 Vac 3 x 70 A 3 % @ 400 Vac
LR3 40-4/70 3 x 400 Vac 3 x 70 A 4 % @ 400 Vac
LR3 40-5/70 3 x 400 Vac 3 x 70 A 5 % @ 400 Vac
LR3 40-3/80 3 x 400 Vac 3 x 80 A 3 % @ 400 Vac
LR3 40-4/80 3 x 400 Vac 3 x 80 A 4 % @ 400 Vac
LR3 40-5/80 3 x 400 Vac 3 x 80 A 5 % @ 400 Vac
LR3 40-3/90 3 x 400 Vac 3 x 90 A 3 % @ 400 Vac
LR3 40-4/90 3 x 400 Vac 3 x 90 A 4 % @ 400 Vac
LR3 40-5/90 3 x 400 Vac 3 x 90 A 5 % @ 400 Vac
LR3 40-3/100 3 x 400 Vac 3 x 100 A 3 % @ 400 Vac
LR3 40-4/100 3 x 400 Vac 3 x 100 A 4 % @ 400 Vac
LR3 40-5/100 3 x 400 Vac 3 x 100 A 5 % @ 400 Vac
LR3 40-3/115 3 x 400 Vac 3 x 115 A 3 % @ 400 Vac
LR3 40-4/115 3 x 400 Vac 3 x 115 A 4 % @ 400 Vac
LR3 40-5/115 3 x 400 Vac 3 x 115 A 5 % @ 400 Vac
LR3 40-3/125 3 x 400 Vac 3 x 125 A 3 % @ 400 Vac
LR3 40-4/125 3 x 400 Vac 3 x 125 A 4 % @ 400 Vac
LR3 40-5/125 3 x 400 Vac 3 x 125 A 5 % @ 400 Vac
LR3 40-3/160 3 x 400 Vac 3 x 160 A 3 % @ 400 Vac
LR3 40-4/160 3 x 400 Vac 3 x 160 A 4 % @ 400 Vac
LR3 40-5/160 3 x 400 Vac 3 x 160 A 5 % @ 400 Vac
LR3 40-3/180 3 x 400 Vac 3 x 180 A 3 % @ 400 Vac
LR3 40-4/180 3 x 400 Vac 3 x 180 A 4 % @ 400 Vac
LR3 40-5/180 3 x 400 Vac 3 x 180 A 5 % @ 400 Vac
LR3 40-3/200 3 x 400 Vac 3 x 200 A 3 % @ 400 Vac
LR3 40-4/200 3 x 400 Vac 3 x 200 A 4 % @ 400 Vac
LR3 40-5/200 3 x 400 Vac 3 x 200 A 5 % @ 400 Vac
LR3 40-3/250 3 x 400 Vac 3 x 250 A 3 % @ 400 Vac
LR3 40-4/250 3 x 400 Vac 3 x 250 A 4 % @ 400 Vac
LR3 40-5/250 3 x 400 Vac 3 x 250 A 5 % @ 400 Vac
LR3 40-3/300 3 x 400 Vac 3 x 300 A 3 % @ 400 Vac
LR3 40-4/300 3 x 400 Vac 3 x 300 A 4 % @ 400 Vac
LR3 40-5/300 3 x 400 Vac 3 x 300 A 5 % @ 400 Vac
LR3 40-3/400 3 x 400 Vac 3 x 400 A 3 % @ 400 Vac
LR3 40-4/400 3 x 400 Vac 3 x 400 A 4 % @ 400 Vac
LR3 40-5/400 3 x 400 Vac 3 x 400 A 5 % @ 400 Vac
LR3 40-3/500 3 x 400 Vac 3 x 500 A 3 % @ 400 Vac
LR3 40-4/500 3 x 400 Vac 3 x 500 A 4 % @ 400 Vac
LR3 40-5/500 3 x 400 Vac 3 x 500 A 5 % @ 400 Vac
LR3 40-3/630 3 x 400 Vac 3 x 630 A 3 % @ 400 Vac
LR3 40-4/630 3 x 400 Vac 3 x 630 A 4 % @ 400 Vac
LR3 40-5/630 3 x 400 Vac 3 x 630 A 5 % @ 400 Vac
LR3 40-3/710 3 x 400 Vac 3 x 710 A 3 % @ 400 Vac
LR3 40-4/710 3 x 400 Vac 3 x 710 A 4 % @ 400 Vac
LR3 40-5/710 3 x 400 Vac 3 x 710 A 5 % @ 400 Vac
LR3 40-3/800 3 x 400 Vac 3 x 800 A 3 % @ 400 Vac
LR3 40-4/800 3 x 400 Vac 3 x 800 A 4 % @ 400 Vac
LR3 40-5/800 3 x 400 Vac 3 x 800 A 5 % @ 400 Vac
LR3 40-3/1000 3 x 400 Vac 3 x 1000 A 3 % @ 400 Vac
LR3 40-4/1000 3 x 400 Vac 3 x 1000 A 4 % @ 400 Vac
LR3 40-5/1000 3 x 400 Vac 3 x 1000 A 5 % @ 400 Vac
LR3 40-3/1200 3 x 400 Vac 3 x 1200 A 3 % @ 400 Vac
LR3 40-4/1200 3 x 400 Vac 3 x 1200 A 4 % @ 400 Vac
LR3 40-5/1200 3 x 400 Vac 3 x 1200 A 5 % @ 400 Vac
LR3 40-3/1400 3 x 400 Vac 3 x 1400 A 3 % @ 400 Vac
LR3 40-4/1400 3 x 400 Vac 3 x 1400 A 4 % @ 400 Vac
LR3 40-5/1400 3 x 400 Vac 3 x 1400 A 5 % @ 400 Vac
LR3 40-3/1600 3 x 400 Vac 3 x 1600 A 3 % @ 400 Vac
LR3 40-4/1600 3 x 400 Vac 3 x 1600 A 4 % @ 400 Vac
LR3 40-5/1600 3 x 400 Vac 3 x 1600 A 5 % @ 400 Vac
Abbildung von BLOCK Artikel: LR3 40-3/300

Technische Daten für LR3 40-3/300

Betriebsdaten
Bemessungsspannung 3 x 400 Vac
Bemessungsspannung (IEC) 3 x 690 Vac
Bemessungsspannung (UL) 3 x 600 Vac
Kurzschlussspannung uK 3 % @ 400 Vac
Spannungsabfall 6,9 Vac
Bemessungsstrom 3 x 300 A
Bemessungsfrequenz 50 - 60 Hz
Induktivität 0,074 mH
Induktivitätstoleranz ±10 %
Ausgangsdaten
Verlustleistung 734,4 W
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur -10 °C bis +40 °C
Kühlungsart AN
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse IEC=F, UL=class 155
Schutzart IP 00
Schutzklasse (vorbereitet) I
Prüfspannung 4000 Vac
Anschluss und Montage
Anschlüsse Phase Flachkupfer
Anschlüsse PE für M8
Befestigung Fußwinkel
Befestigungsschrauben M8

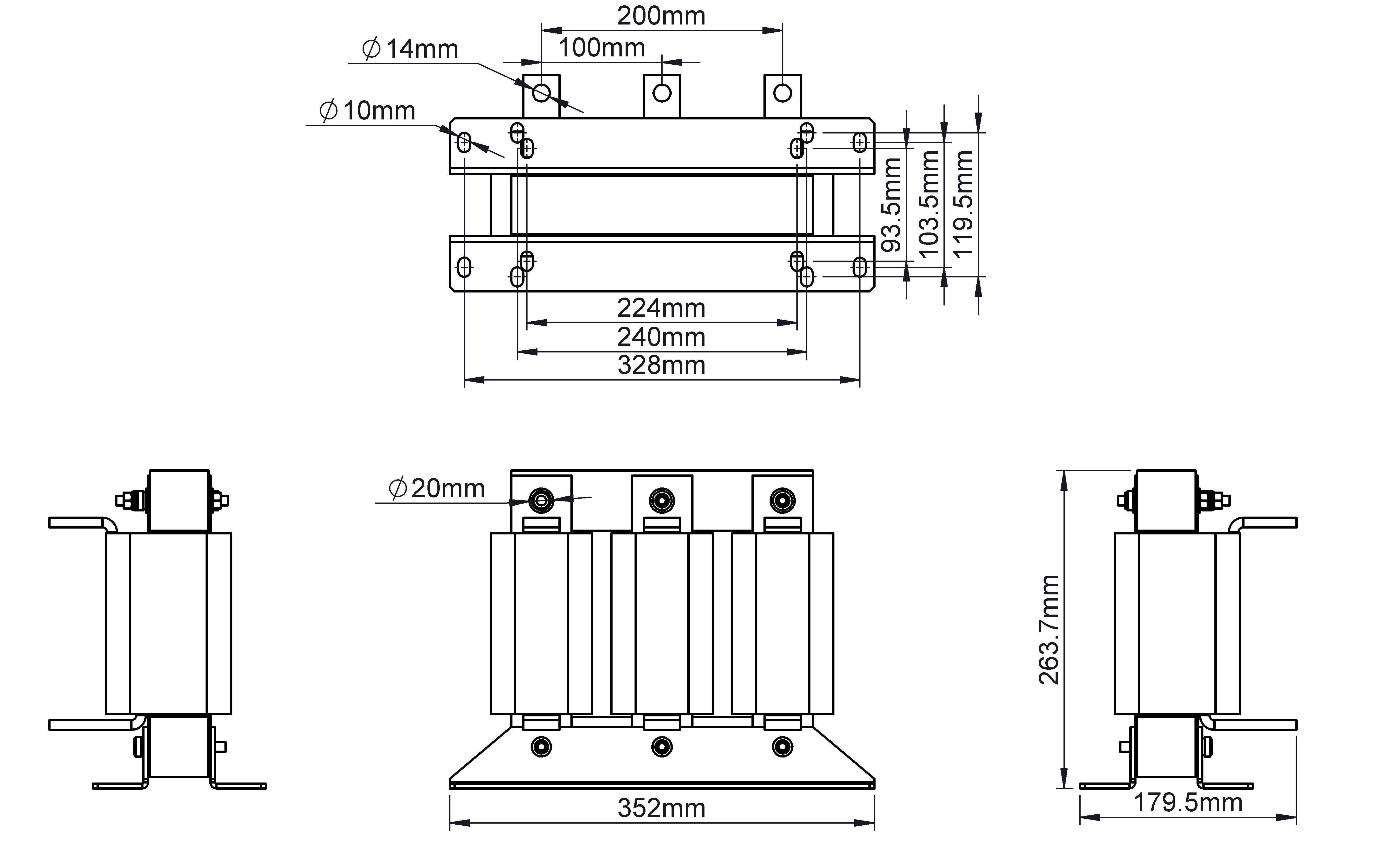

Maße und Gewichte
Gewicht 31,80 kg
Breite 352 mm
Höhe 328 mm
Tiefe 144 mm

Infos zur LR3 400-Baureihe

Allgemeine Daten
  • Schutzart IP 00
  • Bemessungsspannung 3 x 400 Vac
  • Kurzschlussspannung (uK) 3 - 5 %
  • Bemessungsstrom 3 x 2 - 3 x 1600 A
  • Induktivität 0,019 - 18,500 mH
  • Isolierstoffklasse B, F oder H
  • Umgebungstemperatur -10 °C bis +40 °C
Vorteile
  • Gewährleistung der Kurzschlussspannung von 3, 4 bzw. 5 % zum Netz
  • Erhöhung der Lebensdauer von Verbrauchern
  • Geringe Welligkeit
  • Anlaufstrom-Begrenzung
  • Dämpfung von Stromoberschwingungen
  • Einsatz als Netzdrossel, Kommutierungsdrossel oder PFC-Drossel
  • Integrierte Hebemöglichkeit
  • Überbrückung von Netzeinbrüchen
  • Spitzenstrom-Begrenzung
  • Multifunktionaler Fußwinkel
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
