FL 24/18

Sicherheitstransformator

Variante FL 24/18
Bemessungseingangsspannung 2 x 115 Vac Bemessungsausgangsspannung 2 x 18 Vac Bemessungsleistung 24 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
FL 2/5 2 x 115 Vac 2 x 5 Vac 2 VA
FL 2/6 2 x 115 Vac 2 x 6 Vac 2 VA
FL 2/8 2 x 115 Vac 2 x 8 Vac 2 VA
FL 2/9 2 x 115 Vac 2 x 9 Vac 2 VA
FL 2/12 2 x 115 Vac 2 x 12 Vac 2 VA
FL 2/15 2 x 115 Vac 2 x 15 Vac 2 VA
FL 2/18 2 x 115 Vac 2 x 18 Vac 2 VA
FL 2/24 2 x 115 Vac 2 x 24 Vac 2 VA
FL 4/5 2 x 115 Vac 2 x 5 Vac 4 VA
FL 4/6 2 x 115 Vac 2 x 6 Vac 4 VA
FL 4/8 2 x 115 Vac 2 x 8 Vac 4 VA
FL 4/9 2 x 115 Vac 2 x 9 Vac 4 VA
FL 4/12 2 x 115 Vac 2 x 12 Vac 4 VA
FL 4/15 2 x 115 Vac 2 x 15 Vac 4 VA
FL 4/18 2 x 115 Vac 2 x 18 Vac 4 VA
FL 4/24 2 x 115 Vac 2 x 24 Vac 4 VA
FL 6/5 2 x 115 Vac 2 x 5 Vac 6 VA
FL 6/6 2 x 115 Vac 2 x 6 Vac 6 VA
FL 6/8 2 x 115 Vac 2 x 8 Vac 6 VA
FL 6/9 2 x 115 Vac 2 x 9 Vac 6 VA
FL 6/12 2 x 115 Vac 2 x 12 Vac 6 VA
FL 6/15 2 x 115 Vac 2 x 15 Vac 6 VA
FL 6/18 2 x 115 Vac 2 x 18 Vac 6 VA
FL 6/24 2 x 115 Vac 2 x 24 Vac 6 VA
FL 8/6 2 x 115 Vac 2 x 6 Vac 8 VA
FL 8/8 2 x 115 Vac 2 x 8 Vac 8 VA
FL 8/9 2 x 115 Vac 2 x 9 Vac 8 VA
FL 8/12 2 x 115 Vac 2 x 12 Vac 8 VA
FL 8/15 2 x 115 Vac 2 x 15 Vac 8 VA
FL 8/18 2 x 115 Vac 2 x 18 Vac 8 VA
FL 8/24 2 x 115 Vac 2 x 24 Vac 8 VA
FL 10/5 2 x 115 Vac 2 x 5 Vac 10 VA
FL 10/6 2 x 115 Vac 2 x 6 Vac 10 VA
FL 10/8 2 x 115 Vac 2 x 8 Vac 10 VA
FL 10/9 2 x 115 Vac 2 x 9 Vac 10 VA
FL 10/12 2 x 115 Vac 2 x 12 Vac 10 VA
FL 10/15 2 x 115 Vac 2 x 15 Vac 10 VA
FL 10/18 2 x 115 Vac 2 x 18 Vac 10 VA
FL 10/24 2 x 115 Vac 2 x 24 Vac 10 VA
FL 14/5 2 x 115 Vac 2 x 5 Vac 14 VA
FL 14/6 2 x 115 Vac 2 x 6 Vac 14 VA
FL 14/8 2 x 115 Vac 2 x 8 Vac 14 VA
FL 14/9 2 x 115 Vac 2 x 9 Vac 14 VA
FL 14/12 2 x 115 Vac 2 x 12 Vac 14 VA
FL 14/15 2 x 115 Vac 2 x 15 Vac 14 VA
FL 14/18 2 x 115 Vac 2 x 18 Vac 14 VA
FL 14/24 2 x 115 Vac 2 x 24 Vac 14 VA
FL 18/5 2 x 115 Vac 2 x 5 Vac 18 VA
FL 18/6 2 x 115 Vac 2 x 6 Vac 18 VA
FL 18/8 2 x 115 Vac 2 x 8 Vac 18 VA
FL 18/9 2 x 115 Vac 2 x 9 Vac 18 VA
FL 18/12 2 x 115 Vac 2 x 12 Vac 18 VA
FL 18/15 2 x 115 Vac 2 x 15 Vac 18 VA
FL 18/18 2 x 115 Vac 2 x 18 Vac 18 VA
FL 18/24 2 x 115 Vac 2 x 24 Vac 18 VA
FL 24/5 2 x 115 Vac 2 x 5 Vac 24 VA
FL 24/6 2 x 115 Vac 2 x 6 Vac 24 VA
FL 24/8 2 x 115 Vac 2 x 8 Vac 24 VA
FL 24/9 2 x 115 Vac 2 x 9 Vac 24 VA
FL 24/12 2 x 115 Vac 2 x 12 Vac 24 VA
FL 24/15 2 x 115 Vac 2 x 15 Vac 24 VA
FL 24/18 2 x 115 Vac 2 x 18 Vac 24 VA
FL 24/24 2 x 115 Vac 2 x 24 Vac 24 VA
FL 30/5 2 x 115 Vac 2 x 5 Vac 30 VA
FL 30/6 2 x 115 Vac 2 x 6 Vac 30 VA
FL 30/8 2 x 115 Vac 2 x 8 Vac 30 VA
FL 30/9 2 x 115 Vac 2 x 9 Vac 30 VA
FL 30/12 2 x 115 Vac 2 x 12 Vac 30 VA
FL 30/15 2 x 115 Vac 2 x 15 Vac 30 VA
FL 30/18 2 x 115 Vac 2 x 18 Vac 30 VA
FL 30/24 2 x 115 Vac 2 x 24 Vac 30 VA
FL 42/5 2 x 115 Vac 2 x 5 Vac 42 VA
FL 42/6 2 x 115 Vac 2 x 6 Vac 42 VA
FL 42/8 2 x 115 Vac 2 x 8 Vac 42 VA
FL 42/9 2 x 115 Vac 2 x 9 Vac 42 VA
FL 42/12 2 x 115 Vac 2 x 12 Vac 42 VA
FL 42/15 2 x 115 Vac 2 x 15 Vac 42 VA
FL 42/18 2 x 115 Vac 2 x 18 Vac 42 VA
FL 42/24 2 x 115 Vac 2 x 24 Vac 42 VA
FL 52/5 2 x 115 Vac 2 x 5 Vac 52 VA
FL 52/6 2 x 115 Vac 2 x 6 Vac 52 VA
FL 52/8 2 x 115 Vac 2 x 8 Vac 52 VA
FL 52/9 2 x 115 Vac 2 x 9 Vac 52 VA
FL 52/12 2 x 115 Vac 2 x 12 Vac 52 VA
FL 52/15 2 x 115 Vac 2 x 15 Vac 52 VA
FL 52/18 2 x 115 Vac 2 x 18 Vac 52 VA
FL 52/24 2 x 115 Vac 2 x 24 Vac 52 VA
Abbildung von BLOCK Artikel: FL 24/18

Technische Daten für FL 24/18

Eingangsdaten
Bemessungseingangsspannung 2 x 115 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 18 Vac
Bemessungsleistung 24 VA
Leerlaufspannung (ca. x Faktor) 1,20
Leerlaufverluste (typ.) 1,60 W
Wirkungsgrad 77,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus, VDE
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=E, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten

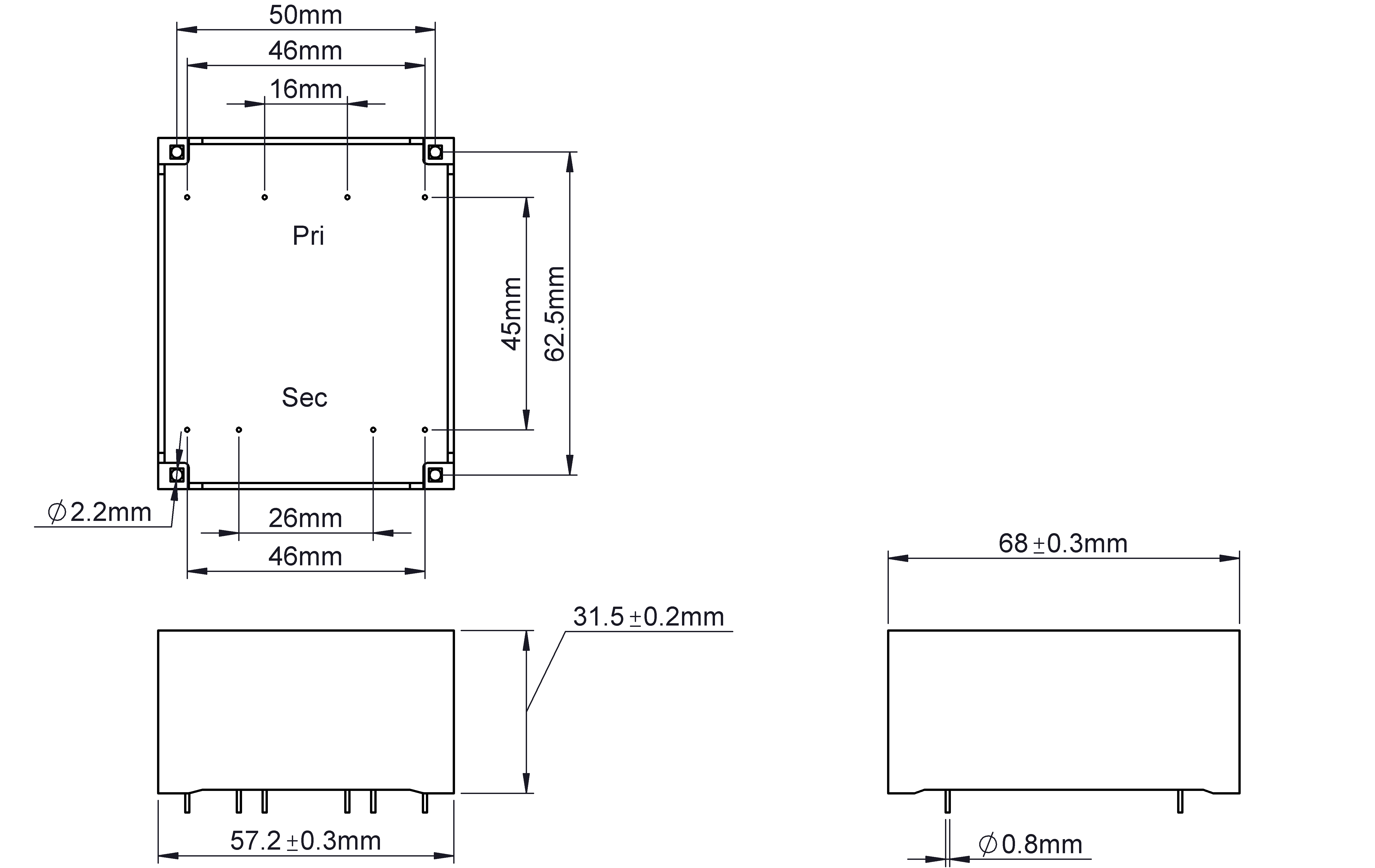

Maße und Gewichte
Breite 57 mm
Höhe 31,4 mm
Tiefe 68 mm
Kerntyp UI 39/17
Gewicht 0,45 kg

Infos zur FL-Baureihe

Allgemeine Daten
  • Bemessungsausgangsspannung 2 x 5 - 2 x 24 Vac
  • Umgebungstemperatur max. 40 °C
  • Bemessungsleistung 2 - 52 VA
  • Isolierstoffklasse E
  • Bemessungseingangsspannung 2 x 115 Vac
  • Schutzart IP 00
  • Wirkungsgrad bis zu 81 %
Vorteile
  • Doppeleingangsspannung für Reihen- oder Parallelschaltung
  • Geringe Bauhöhe
  • Doppelausgangsspannung für Reihen- oder Parallelschaltung
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Selbstverlöschendes Vergussmaterial
  • Minimale Baugröße bei hoher Leistung
