ESP 230/5,8

Stufen-Spartransformator ESP

Variante ESP 230/5,8
Bemessungseingangsspannung 230 Vac Bemessungsausgangsspannung 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac Bemessungsausgangsstrom 5,80 A
Varianten einblenden
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsausgangsstrom
ESP 230/1,5 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 1,50 A
ESP 230/2,8 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 2,80 A
ESP 230/5,8 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 5,80 A
ESP 230/10 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 10,00 A
ESP 230/18 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 18,00 A
ESP 400/0,8 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 0,80 A
ESP 400/1,6 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 1,60 A
ESP 400/3,6 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 3,60 A
ESP 400/5,4 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 5,40 A
ESP 400/10 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 10,00 A

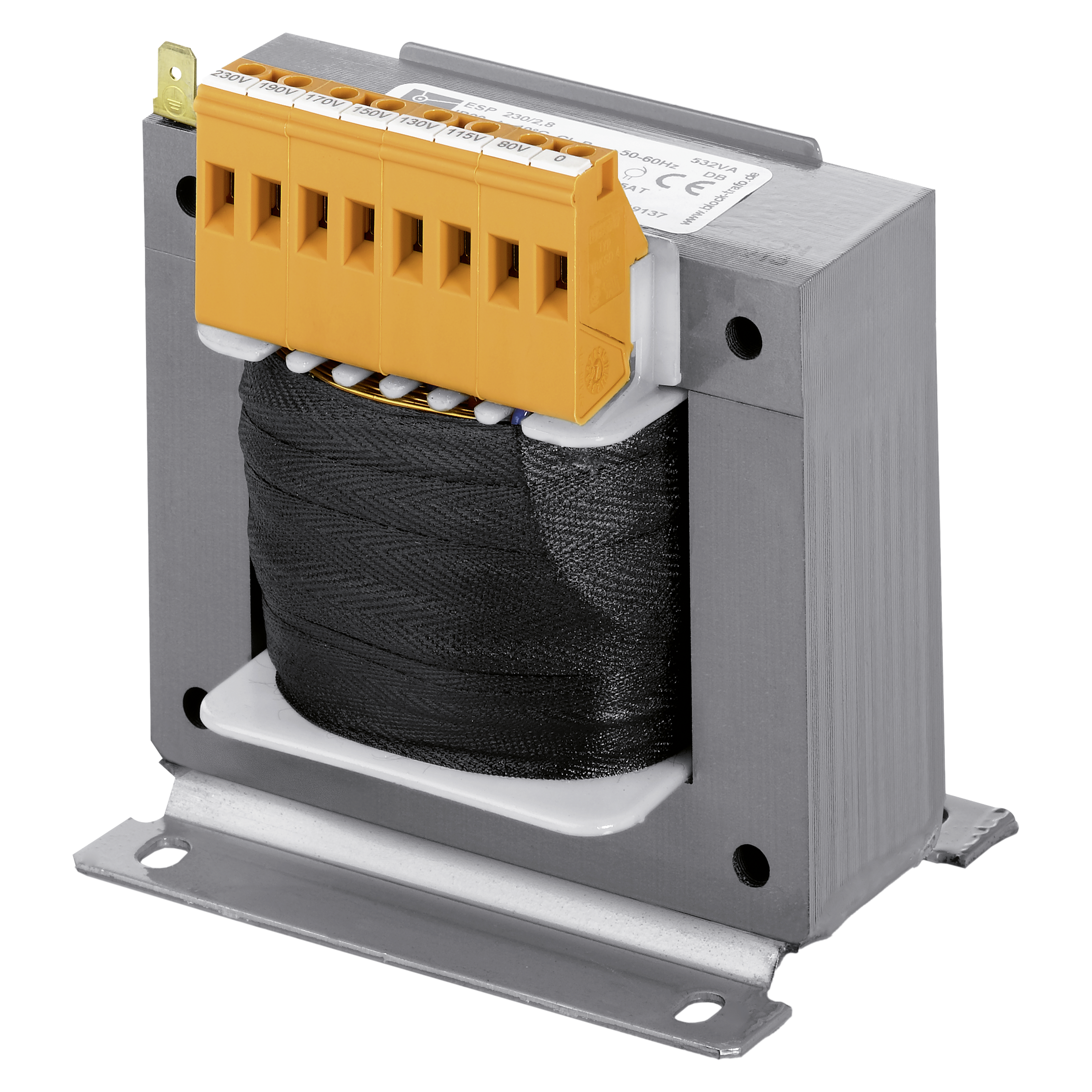

Abbildung von BLOCK Artikel: ESP 230/5,8
Produktdatenblatt herunterladen
Zulassungen / Herstellererklärungen EAC Zulassung

Technische Daten für ESP 230/5,8

Eingangsdaten
Bemessungseingangsspannung 230 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac
Bemessungsausgangsstrom 5,80 A
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse B
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Fußplatte
Befestigungsschrauben M5
Maße und Gewichte
Breite 91 mm
Höhe 130 mm
Tiefe 120 mm
Gewicht 4,3 kg

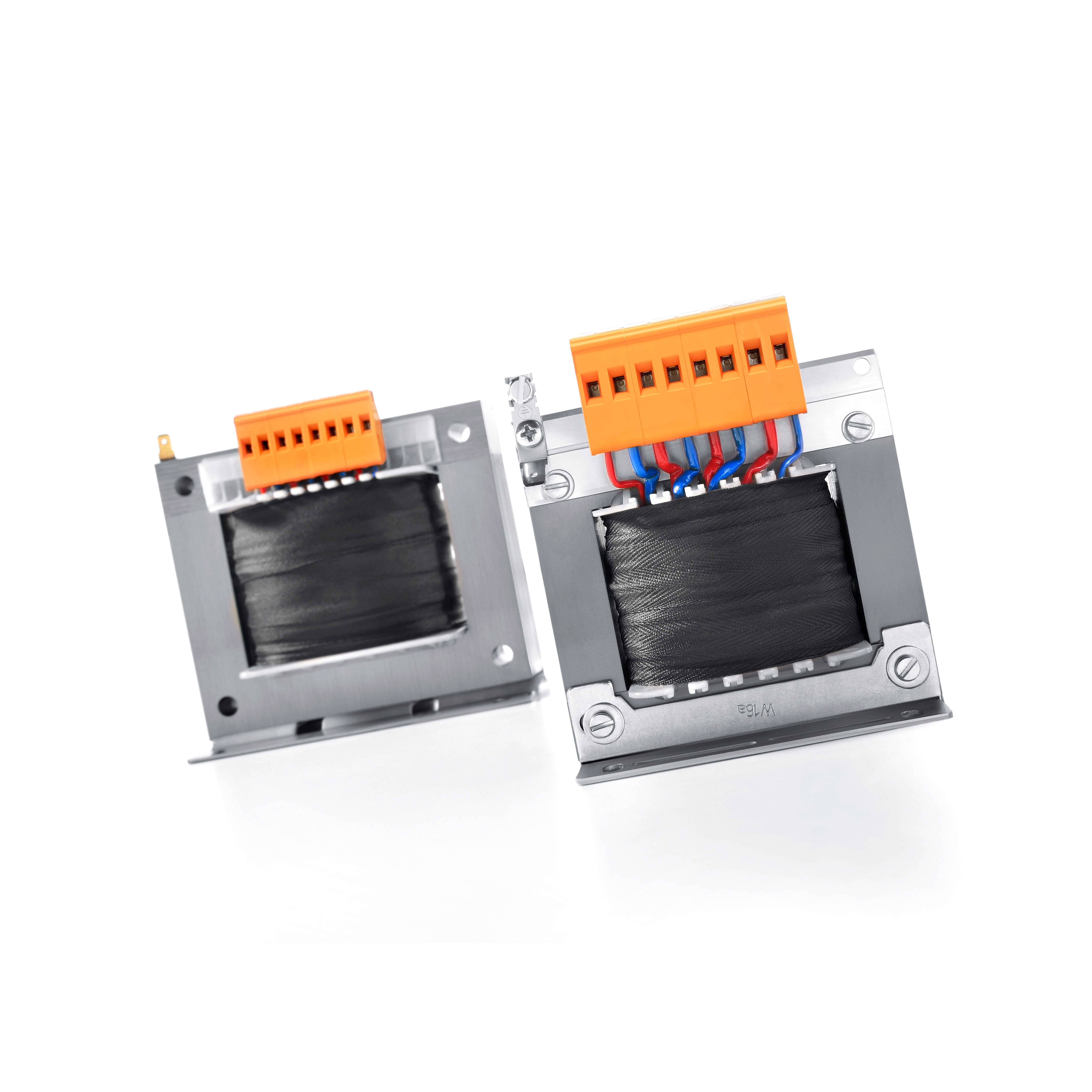

Infos zur ESP-Baureihe

Allgemeine Daten
  • Isolierstoffklasse B
  • Bemessungsausgangsspannung 80 - 310 Vac
  • Bemessungseingangsspannung 230 oder 400 Vac
  • Umgebungstemperatur max. 40 °C
  • Schutzart IP 00
  • Bemessungsausgangsstrom 0,8 - 18 A
Vorteile
  • Einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
  • Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
  • Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
  • Sehr hoher Wirkungsgrad
  • Geringes Gewicht und kleine Bauform (gegenüber Trenntransformatoren)
