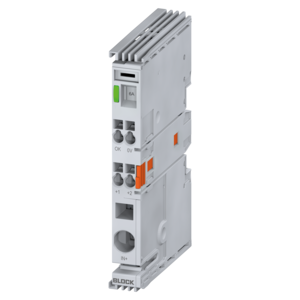

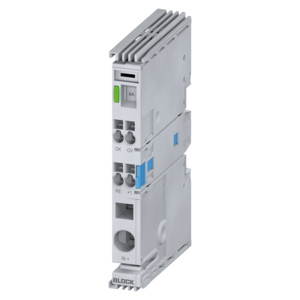

EB-GND4
Potenzialsammelklemme EB-GND
DOWNLOADS
Technische Dokumentationen
Maßblatt
Zulassungen / Herstellererklärungen
UL 508 Listed USA (E219022)
UL 508 Listed Canada (E219022)
COC UL 508 & CSA 22.2
COA UL 2367 & CSA 22.2
COC UL 2367 & CSA 22.2
Marine DNV GL (TAA000022T)
EU-Konformitätserklärung
CAD/CAE-Daten
ePlan Makro
3D-CAD-Model (STEP)
Ergänzende Informationen
Broschüre EasyB
Technische Daten für EB-GND4
| Eingangsdaten | |
|---|---|
| Eingangsnennspannung | 12/24/48 Vdc |
| Max. Dauerstrom des Moduls | 10 A |
| Eingangsnennstrom | 4 x 10 A |
| Ausgangsdaten | |
|---|---|
| Ausgangsnennspannung | 24 Vdc |
| Maximaler Spannungsabfall zwischen Ein- und Ausgang | 8 mV |
| Ausgangsstrom | max. 40 A |
| Rückspeisungsfestigkeit max. | 35 Vdc |
| Zulassungen | |
|---|---|
| Approbationen | cULus, DNV GL |
| Umwelt | |
|---|---|
| Umgebungstemperatur | -25 °C … +70 °C |
| Lagertemperatur | -40 °C … +85 °C |
| Kühlungsart | natürliche Konvektion |
| Erforderlicher Mindestabstand (oben/unten) | 30 mm |
| Sicherheit und Schutz | |
|---|---|
| Schutzart | IP 20 |
| Verschmutzungsgrad | 2 |
| Anschluss und Montage | |
|---|---|
| 0 V Ausgangsklemme | "OUT -" 1,5 – 16 mm² |
| 0 V Eingangsklemme | "-1" ... "-4" 4 x 0,08 – 2,5 mm² |
| Einbaulage | waagerecht für Normschiene DIN TS35 |
| Maße und Gewichte | |
|---|---|
| Breite | 12 mm |
| Höhe | 99 mm |
| Tiefe | 60 mm |
| Gewicht | 0,040 kg |
| Zubehör | |
|---|---|
| Querverbinder | EB-BAR zum Brücken angereihter Module |
Infos zur EB-GND-Baureihe
Allgemeine Daten
- Umgebungstemperatur -25 °C … +70 °C
- Eingangsnennspannung 12/24/48 Vdc
- Schutzart IP 20
- Ausgangsnennstrom max. 40 A
Vorteile
- EB-GND4: Ausgang zur Rückführung von bis zu 40 A an die speisende Stromversorgung
- 0 V Sammelklemme mit 4 bzw. 8 Eingängen
- Summenstrom bis 40 A je Modul
