BUST 4000/5/23

Steuertransformator BUST

Variante BUST 4000/5/23
Bemessungseingangsspannung 500 Vac Bemessungsausgangsspannung 2 x 115 Vac Bemessungsleistung VDE (DB cos phi=1) 4.000 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung VDE (DB cos phi=1)
BUST 1000/23/24 230 Vac 24 Vac 1.000 VA
BUST 1000/4/23 400 Vac 2 x 115 Vac 1.000 VA
BUST 1600/23/24 230 Vac 24 Vac 1.600 VA
BUST 1600/4/23 400 Vac 2 x 115 Vac 1.600 VA
BUST 1600/4/42 400 Vac 42 Vac 1.600 VA
BUST 2000/23/23 230 Vac 2 x 115 Vac 2.000 VA
BUST 2000/4/23 400 Vac 2 x 115 Vac 2.000 VA
BUST 2500/4/23 400 Vac 2 x 115 Vac 2.500 VA
BUST 3000/4/23 400 Vac 2 x 115 Vac 3.000 VA
BUST 3000/44/23 440 Vac 2 x 115 Vac 3.000 VA
BUST 3000/5/23 500 Vac 2 x 115 Vac 3.000 VA
BUST 4000/23/23 230 Vac 2 x 115 Vac 4.000 VA
BUST 4000/4/23 400 Vac 2 x 115 Vac 4.000 VA
BUST 4000/5/23 500 Vac 2 x 115 Vac 4.000 VA
BUST 4000/44/23 440 Vac 2 x 115 Vac 4.000 VA
BUST 5000/23/23 230 Vac 2 x 115 Vac 5.000 VA
BUST 5000/4/23 400 Vac 2 x 115 Vac 5.000 VA
BUST 6300/4/23 400 Vac 2 x 115 Vac 6.300 VA
BUST 6300/44/23 440 Vac 2 x 115 Vac 6.300 VA
BUST 6300/5/23 500 Vac 2 x 115 Vac 6.300 VA
BUST 8000/4/23 400 Vac 2 x 115 Vac 8.000 VA
BUST 10000/4/23 400 Vac 2 x 115 Vac 10.000 VA

Technische Daten für BUST 4000/5/23

Eingangsdaten
Bemessungseingangsspannung 500 Vac
Anzapfungen Eingang ±5 %
Einschaltstrom typ. bis 12-fach vom Nennstrom
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 115 Vac
Bemessungsleistung VDE (DB cos phi=1) 4.000 VA
Bemessungsleistung VDE (KB cos phi=0.5) 11.000 VA
Wirkungsgrad 95,3 %
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 40 °C
Kühlungsart Selbstkühlung
Sicherheit und Schutz
Bauart offen
Isolierstoffklasse VDE=B, UL=class 130
Schutzart IP 00
Schutzklasse (vorbereitet) I
Kurzschlussfestigkeit nicht kurzschlussfest
PRI Absicherungsempf. d. Schutzschalters mit Auslösekennlinie typ. 20 x Inenn bez. auf den Einstellwert)
Einstellbereich 8,00 - 12,00 A
Einstellwert 8,30 A
Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Fußwinkel
Befestigungsschrauben M8

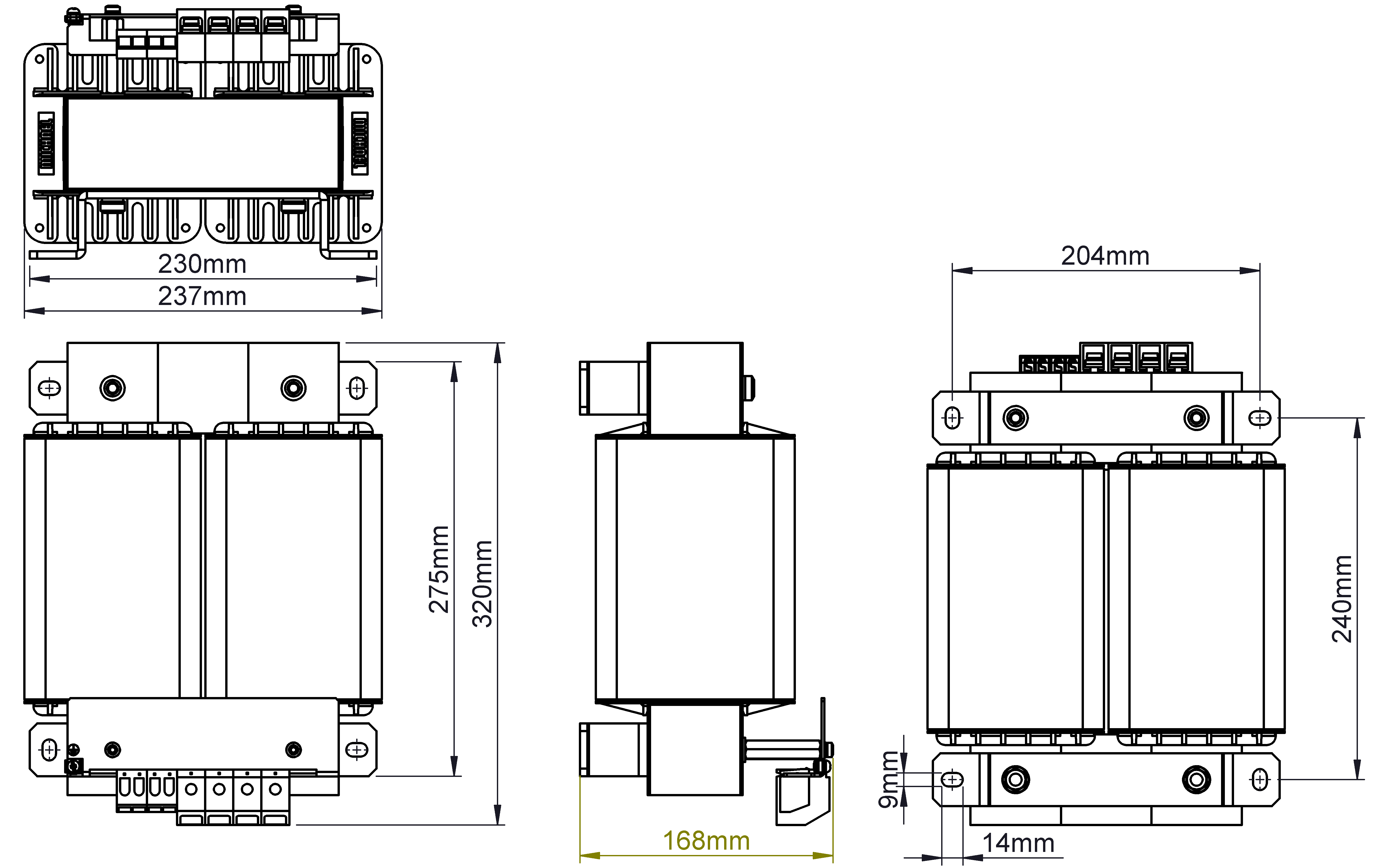

Maße und Gewichte
Gewicht 37,00 kg
Höhe 175 mm
Tiefe 240 mm
Breite 325 mm

Infos zur BUST-Baureihe

Allgemeine Daten
  • Schutzart IP 00
  • Bemessungseingangsspannung 230 - 500 Vac
  • Bemessungsausgangsspannung 24 - 230 Vac
  • Isolierstoffklasse B
  • Umgebungstemperatur max. 40 °C
  • Wirkungsgrad bis zu 96,8 %
  • Bemessungsleistung 1.000 - 10.000 VA
Vorteile
  • Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
  • Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
  • Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
  • Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
  • Niedrige Bauhöhe
