BR 1000
Labor-Wechselstromversorgung BR
Variante BR 1000
Bemessungseingangsspannung
230 Vac
Bemessungsausgangsspannung
0 - 250 Vac
Bemessungsleistung
1.000 VA
DOWNLOADS
Technische Dokumentationen
Bedienungsanleitung
Zulassungen / Herstellererklärungen
EAC Zulassung
Technische Daten für BR 1000
| Eingangsdaten | |
|---|---|
| Bemessungseingangsspannung | 230 Vac |
| Bemessungsfrequenz | 50 - 60 Hz |
| Ausgangsdaten | |
|---|---|
| Bemessungsausgangsspannung | 0 - 250 Vac |
| Bemessungsleistung | 1.000 VA |
| Wirkungsgrad | 93,0 % |
| Umwelt | |
|---|---|
| Kühlungsart | Selbstkühlung |
| Umgebungstemperatur max. | 40 °C |
| Sicherheit und Schutz | |
|---|---|
| Bauart | gekapselt |
| Innenwiderstand | 2,25 Ω |
| Isolierstoffklasse | E |
| Prüfspannung | 3.750 Vac, 50 Hz |
| Schutzart | IP 20 |
| Schutzklasse | I |
| Kurzschlussfestigkeit | bedingt kurzschlussfest |
| Anschluss und Montage | |
|---|---|
| Anschlüsse Eingang | Netzanschlussleitung mit Schutzkontaktstecker |
| Anschlüsse Ausgang | Schutzkontaktsteckdose |
| Maße und Gewichte | |
|---|---|
| Breite | 400 mm |
| Höhe | 195 mm |
| Tiefe | 250 mm |
| Gewicht | 20,00 kg |

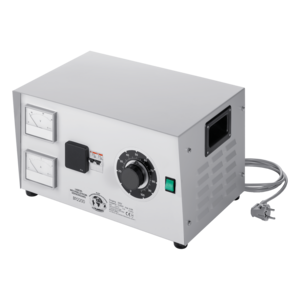

Infos zur BR-Baureihe
Allgemeine Daten
- Innenwiderstand 1,80 - 4,96 Ohm
- Isolierstoffklasse E
- Wirkungsgrad bis zu 93 %
- Bemessungsleistung 350 - 2.200 VA
- Selbstkühlung
- Schutzart IP 20
- Bemessungsausgangsspannung 0 - 250 Vac
- Bemessungseingangsspannung 230 Vac
- Umgebungstemperatur max. 40 °C
Vorteile
- Tragegriff, Netzanschlussleitung mit Schutzkontaktstecker, Schutzkontaktsteckdose für mobilen Einsatz
- Ausgangssicherungsautomaten von vorne bedienbar
- Analoge Strom- und Spannungsanzeige
- Bedingt kurzschlussfest
