AVB 3,2/2/9

Sicherheitstransformator

Variante AVB 3,2/2/9
Bemessungseingangsspannung 2 x 115 Vac Bemessungsausgangsspannung 2 x 9 Vac Bemessungsleistung 3,2 VA
Varianten einblenden
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
AVB 0,35/2/6 2 x 115 Vac 2 x 6 Vac 0,35 VA
AVB 0,35/2/9 2 x 115 Vac 2 x 9 Vac 0,35 VA
AVB 0,35/2/12 2 x 115 Vac 2 x 12 Vac 0,35 VA
AVB 0,35/2/15 2 x 115 Vac 2 x 15 Vac 0,35 VA
AVB 0,35/2/18* Auslaufartikel - nicht für Neudesigns 2 x 115 Vac 2 x 18 Vac 0,35 VA
AVB 0,35/2/24* Auslaufartikel - nicht für Neudesigns 2 x 115 Vac 2 x 24 Vac 0,35 VA
AVB 0,5/2/6 2 x 115 Vac 2 x 6 Vac 0,5 VA
AVB 0,5/2/8 Auslaufartikel - nicht für Neudesigns 2 x 115 Vac 2 x 8 Vac 0,5 VA
AVB 0,5/2/9 2 x 115 Vac 2 x 9 Vac 0,5 VA
AVB 0,5/2/12 2 x 115 Vac 2 x 12 Vac 0,5 VA
AVB 0,5/2/15 2 x 115 Vac 2 x 15 Vac 0,5 VA
AVB 0,5/2/18* Auslaufartikel - nicht für Neudesigns 2 x 115 Vac 2 x 18 Vac 0,5 VA
AVB 0,5/2/24* Auslaufartikel - nicht für Neudesigns 2 x 115 Vac 2 x 24 Vac 0,5 VA
AVB 1,0/2/6 2 x 115 Vac 2 x 6 Vac 1 VA
AVB 1,0/2/9 2 x 115 Vac 2 x 9 Vac 1 VA
AVB 1,0/2/12 2 x 115 Vac 2 x 12 Vac 1 VA
AVB 1,0/2/15 Auslaufartikel - nicht für Neudesigns 2 x 115 Vac 2 x 15 Vac 1 VA
AVB 1,0/2/18 2 x 115 Vac 2 x 18 Vac 1 VA
AVB 1,0/2/24 2 x 115 Vac 2 x 24 Vac 1 VA
AVB 1,5/2/6 2 x 115 Vac 2 x 6 Vac 1,5 VA
AVB 1,5/2/8 2 x 115 Vac 2 x 8 Vac 1,5 VA
AVB 1,5/2/9 2 x 115 Vac 2 x 9 Vac 1,5 VA
AVB 1,5/2/12 2 x 115 Vac 2 x 12 Vac 1,5 VA
AVB 1,5/2/15 2 x 115 Vac 2 x 15 Vac 1,5 VA
AVB 1,5/2/18 2 x 115 Vac 2 x 18 Vac 1,5 VA
AVB 1,5/2/24 2 x 115 Vac 2 x 24 Vac 1,5 VA
AVB 2,0/2/12 Auslaufartikel - nicht für Neudesigns 2 x 115 Vac 2 x 12 Vac 2 VA
AVB 2,3/2/6 2 x 115 Vac 2 x 6 Vac 2,3 VA
AVB 2,3/2/8 2 x 115 Vac 2 x 8 Vac 2,3 VA
AVB 2,3/2/9 2 x 115 Vac 2 x 9 Vac 2,3 VA
AVB 2,3/2/12 2 x 115 Vac 2 x 12 Vac 2,3 VA
AVB 2,3/2/15 2 x 115 Vac 2 x 15 Vac 2,3 VA
AVB 2,3/2/18 2 x 115 Vac 2 x 18 Vac 2,3 VA
AVB 2,3/2/24 2 x 115 Vac 2 x 24 Vac 2,3 VA
AVB 3,2/2/6 2 x 115 Vac 2 x 6 Vac 3,2 VA
AVB 3,2/2/9 2 x 115 Vac 2 x 9 Vac 3,2 VA
AVB 3,2/2/12 2 x 115 Vac 2 x 12 Vac 3,2 VA
AVB 3,2/2/15 2 x 115 Vac 2 x 15 Vac 3,2 VA
AVB 3,2/2/18 2 x 115 Vac 2 x 18 Vac 3,2 VA
AVB 3,2/2/24 2 x 115 Vac 2 x 24 Vac 3,2 VA
Abbildung von BLOCK Artikel: AVB 3,2/2/9
Produktdatenblatt herunterladen
Zulassungen / Herstellererklärungen EAC Zulassung

Technische Daten für AVB 3,2/2/9

Eingangsdaten
Bemessungseingangsspannung 2 x 115 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 9 Vac
Bemessungsleistung 3,2 VA
Leerlaufspannung (ca. x Faktor) 1,57
Leerlaufverluste (typ.) 1,00 W
Wirkungsgrad 58,0 %
Normen
Klassifizierung Sicherheitstransformator
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 50 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit unbedingt kurzschlussfest
Anschluss und Montage
Anschlüsse Flachsteckanschlüsse
Stift (ø) 0,6 x 0,8

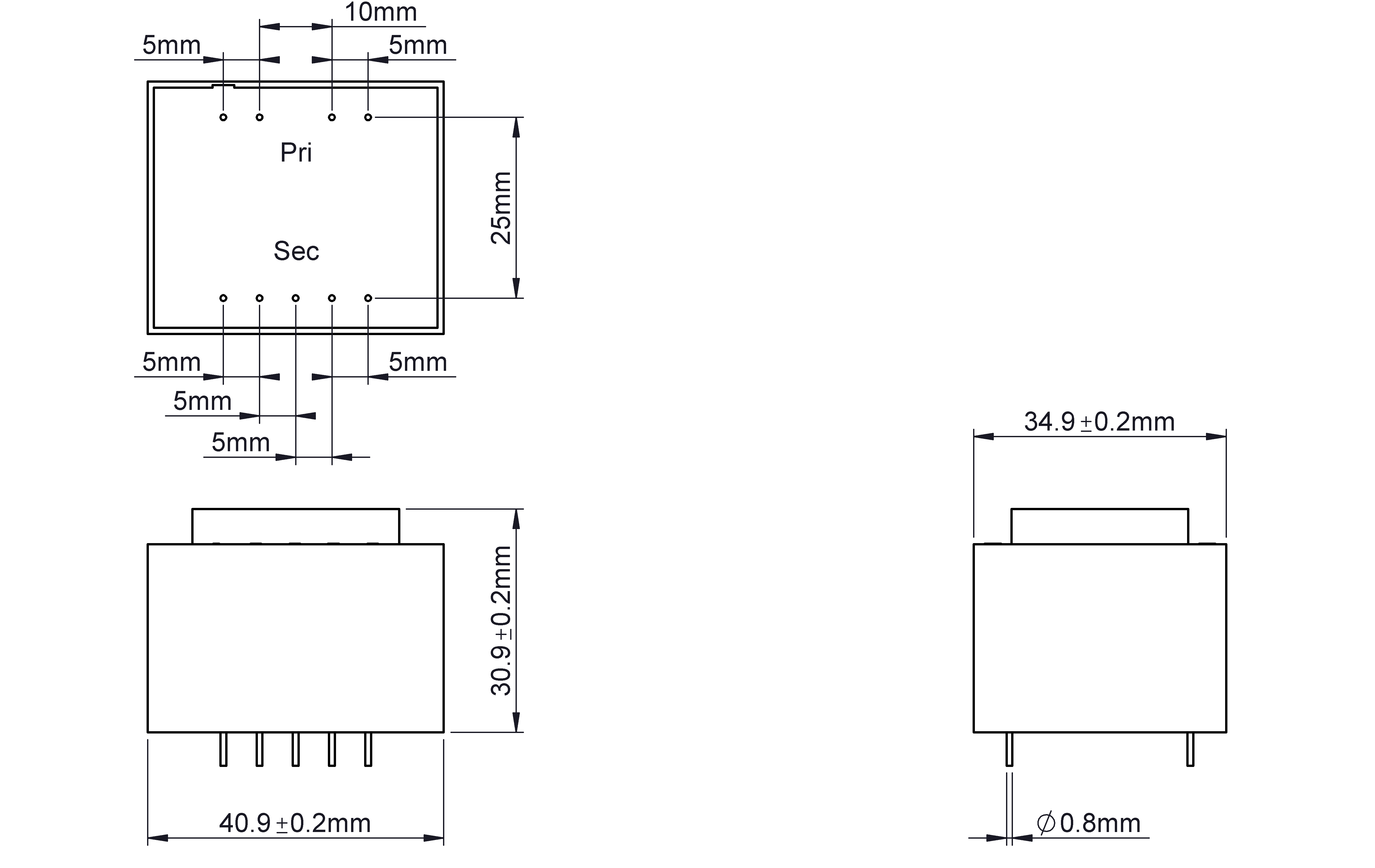

Maße und Gewichte
Breite 35 mm
Höhe 30,8 mm
Tiefe 41 mm
Kerntyp EI 38/16,5
Gewicht 0,17 kg

Infos zur AVB-Baureihe

Allgemeine Daten
  • Isolierstoffklasse B
  • Schutzart IP 00
  • Wirkungsgrad bis zu 59 %
  • Umgebungstemperatur max. 70 °C (AVB 3,2 max. 50 °C)
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Bemessungsleistung 0,35 - 3,2 VA
  • Bemessungseingangsspannung 2 x 115 Vac
Vorteile
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Unbedingt kurzschlussfest
  • Minimale Baugröße bei hoher Leistung
  • Für hohe Umgebungstemperaturen ausgelegt
  • Doppeleingangsspannung für Reihen- oder Parallelschaltung
  • Selbstverlöschendes Verguss- und Haubenmaterial
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
