Kurzschlussfester Printtransformator, Sicherheitstransformator
AVB 2,3/2/9
Eigenschaften
Vorteile
› Minimale Baugröße bei hoher Leistung
› Unbedingt kurzschlussfest
› Doppeleingangsspannung für Reihen- oder Parallelschaltung
› Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
› Für hohe Umgebungstemperaturen ausgelegt
› Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
› Selbstverlöschendes Verguss- und Haubenmaterial
| Produkt | Kurzschlussfester Printtransformator, Sicherheitstransformator |
| Bestellnummer | AVB 2,3/2/9 |
| Leistung | 2,3 VA |
| Eingang | 2 x 115 V |
| Ausgang | 2 x 9 V • 0,128 Aac |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 1,27 W |
| Leerlaufverluste | 0,98 W |
| Kurzschlussspannung uk | 36,00 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 105 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 50,5 % |
Allgemein
| Kurzschlussfestigkeit | unbedingt kurzschlussfest |
| Schaltgruppe | IIii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 70 °C / -4 °F bis 158 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | II |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Pri | Pin |
| Anschluss Sek | Pin |

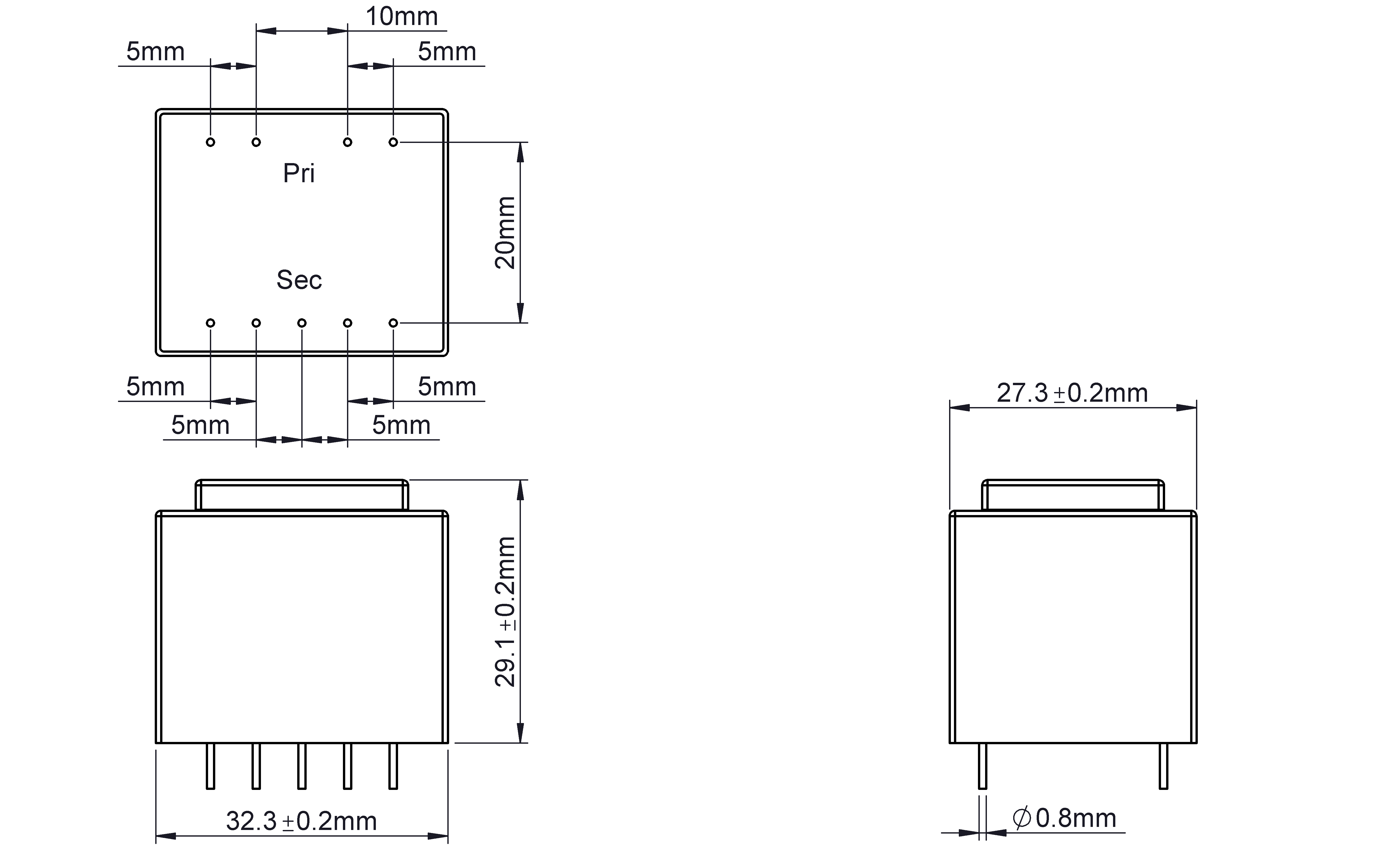

Maße und Gewichte
| Breite | 27,3 mm / 1,07 in |
| Höhe | 29 mm / 1,14 in |
| Tiefe | 32,3 mm / 1,27 in |
| Gewicht | 0,11 kg / 0,24 lbs |
| Niederspannungsrichtlinie | EN 61558-2-6 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
