AVB 0,5/2/6
Sicherheitstransformator
Variante AVB 0,5/2/6
Bemessungseingangsspannung
2 x 115 Vac
Bemessungsausgangsspannung
2 x 6 Vac
Bemessungsleistung
0,5 VA
Variante | Bemessungseingangsspannung | Bemessungsausgangsspannung | Bemessungsleistung | |
---|---|---|---|---|
AVB 0,35/2/6 | 2 x 115 Vac | 2 x 6 Vac | 0,35 VA | |
AVB 0,35/2/9 | 2 x 115 Vac | 2 x 9 Vac | 0,35 VA | |
AVB 0,35/2/12 | 2 x 115 Vac | 2 x 12 Vac | 0,35 VA | |
AVB 0,35/2/15 | 2 x 115 Vac | 2 x 15 Vac | 0,35 VA | |
AVB 0,35/2/18* Auslaufartikel - nicht für Neudesigns | 2 x 115 Vac | 2 x 18 Vac | 0,35 VA | |
AVB 0,35/2/24* Auslaufartikel - nicht für Neudesigns | 2 x 115 Vac | 2 x 24 Vac | 0,35 VA | |
AVB 0,5/2/6 | 2 x 115 Vac | 2 x 6 Vac | 0,5 VA | |
AVB 0,5/2/8 Auslaufartikel - nicht für Neudesigns | 2 x 115 Vac | 2 x 8 Vac | 0,5 VA | |
AVB 0,5/2/9 | 2 x 115 Vac | 2 x 9 Vac | 0,5 VA | |
AVB 0,5/2/12 | 2 x 115 Vac | 2 x 12 Vac | 0,5 VA | |
AVB 0,5/2/15 | 2 x 115 Vac | 2 x 15 Vac | 0,5 VA | |
AVB 0,5/2/18* Auslaufartikel - nicht für Neudesigns | 2 x 115 Vac | 2 x 18 Vac | 0,5 VA | |
AVB 0,5/2/24* Auslaufartikel - nicht für Neudesigns | 2 x 115 Vac | 2 x 24 Vac | 0,5 VA | |
AVB 1,0/2/6 | 2 x 115 Vac | 2 x 6 Vac | 1 VA | |
AVB 1,0/2/9 | 2 x 115 Vac | 2 x 9 Vac | 1 VA | |
AVB 1,0/2/12 | 2 x 115 Vac | 2 x 12 Vac | 1 VA | |
AVB 1,0/2/15 Auslaufartikel - nicht für Neudesigns | 2 x 115 Vac | 2 x 15 Vac | 1 VA | |
AVB 1,0/2/18 | 2 x 115 Vac | 2 x 18 Vac | 1 VA | |
AVB 1,0/2/24 | 2 x 115 Vac | 2 x 24 Vac | 1 VA | |
AVB 1,5/2/6 | 2 x 115 Vac | 2 x 6 Vac | 1,5 VA | |
AVB 1,5/2/8 | 2 x 115 Vac | 2 x 8 Vac | 1,5 VA | |
AVB 1,5/2/9 | 2 x 115 Vac | 2 x 9 Vac | 1,5 VA | |
AVB 1,5/2/12 | 2 x 115 Vac | 2 x 12 Vac | 1,5 VA | |
AVB 1,5/2/15 | 2 x 115 Vac | 2 x 15 Vac | 1,5 VA | |
AVB 1,5/2/18 | 2 x 115 Vac | 2 x 18 Vac | 1,5 VA | |
AVB 1,5/2/24 | 2 x 115 Vac | 2 x 24 Vac | 1,5 VA | |
AVB 2,0/2/12 Auslaufartikel - nicht für Neudesigns | 2 x 115 Vac | 2 x 12 Vac | 2 VA | |
AVB 2,3/2/6 | 2 x 115 Vac | 2 x 6 Vac | 2,3 VA | |
AVB 2,3/2/8 | 2 x 115 Vac | 2 x 8 Vac | 2,3 VA | |
AVB 2,3/2/9 | 2 x 115 Vac | 2 x 9 Vac | 2,3 VA | |
AVB 2,3/2/12 | 2 x 115 Vac | 2 x 12 Vac | 2,3 VA | |
AVB 2,3/2/15 | 2 x 115 Vac | 2 x 15 Vac | 2,3 VA | |
AVB 2,3/2/18 | 2 x 115 Vac | 2 x 18 Vac | 2,3 VA | |
AVB 2,3/2/24 | 2 x 115 Vac | 2 x 24 Vac | 2,3 VA | |
AVB 3,2/2/6 | 2 x 115 Vac | 2 x 6 Vac | 3,2 VA | |
AVB 3,2/2/9 | 2 x 115 Vac | 2 x 9 Vac | 3,2 VA | |
AVB 3,2/2/12 | 2 x 115 Vac | 2 x 12 Vac | 3,2 VA | |
AVB 3,2/2/15 | 2 x 115 Vac | 2 x 15 Vac | 3,2 VA | |
AVB 3,2/2/18 | 2 x 115 Vac | 2 x 18 Vac | 3,2 VA | |
AVB 3,2/2/24 | 2 x 115 Vac | 2 x 24 Vac | 3,2 VA |
Technische Daten für AVB 0,5/2/6
Eingangsdaten | |
---|---|
Bemessungseingangsspannung | 2 x 115 Vac |
Bemessungsfrequenz | 50 - 60 Hz |
Ausgangsdaten | |
---|---|
Bemessungsausgangsspannung | 2 x 6 Vac |
Bemessungsleistung | 0,5 VA |
Leerlaufspannung (ca. x Faktor) | 1,80 |
Leerlaufverluste (typ.) | 1,10 W |
Wirkungsgrad | 40,0 % |
Normen | |
---|---|
Klassifizierung | Sicherheitstransformator |
Zulassungen | |
---|---|
Approbationen | cURus |
Umwelt | |
---|---|
Umgebungstemperatur max. | 70 °C |
Sicherheit und Schutz | |
---|---|
Bauart | vergossen |
Isolierstoffklasse | VDE=B, UL=class 105 |
Schutzart | IP 00 |
Schutzklasse (vorbereitet) | II |
Kurzschlussfestigkeit | unbedingt kurzschlussfest |
Anschluss und Montage | |
---|---|
Anschlüsse | Lötstifte für Leiterplatten |
Stift (ø) | 0,6 |

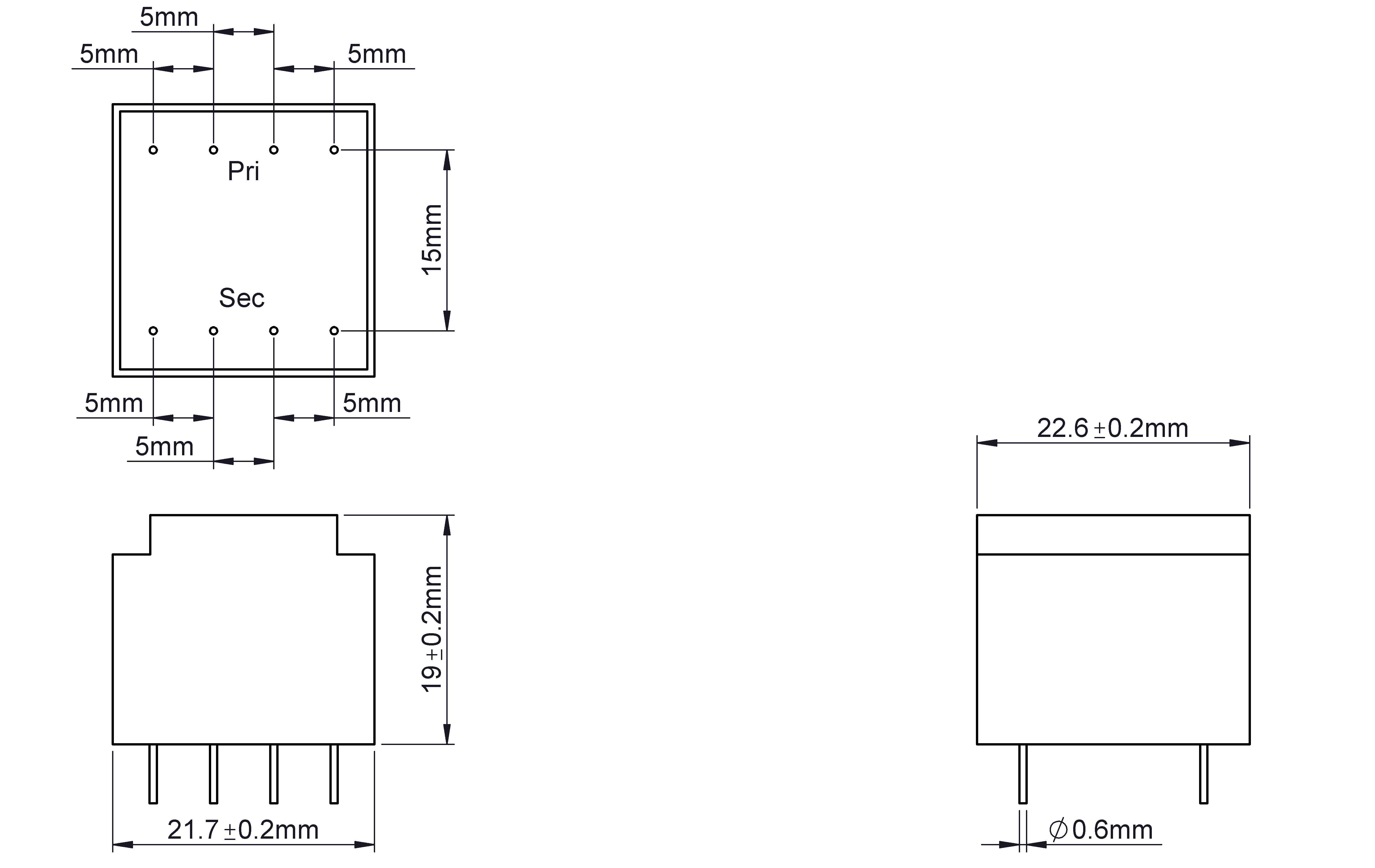

Maße und Gewichte | |
---|---|
Breite | 22,7 mm |
Höhe | 19 mm |
Tiefe | 22 mm |
Kerntyp | EE 20/10,5 |
Gewicht | 0,04 kg |
Infos zur AVB-Baureihe
Allgemeine Daten
- Isolierstoffklasse B
- Schutzart IP 00
- Wirkungsgrad bis zu 59 %
- Umgebungstemperatur max. 70 °C (AVB 3,2 max. 50 °C)
- Bemessungsausgangsspannung 6 - 2 x 24 Vac
- Bemessungsleistung 0,35 - 3,2 VA
- Bemessungseingangsspannung 2 x 115 Vac
Vorteile
- Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
- Unbedingt kurzschlussfest
- Minimale Baugröße bei hoher Leistung
- Für hohe Umgebungstemperaturen ausgelegt
- Doppeleingangsspannung für Reihen- oder Parallelschaltung
- Selbstverlöschendes Verguss- und Haubenmaterial
- Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
