AVB 0,35/2/15

Netztransformator

Variante AVB 0,35/2/15
Bemessungseingangsspannung 2 x 115 Vac Bemessungsausgangsspannung 2 x 15 Vac Bemessungsleistung 0,35 VA
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsleistung
AVB 0,35/2/9 2 x 115 Vac 2 x 9 Vac 0,35 VA
AVB 0,35/2/12 2 x 115 Vac 2 x 12 Vac 0,35 VA
AVB 0,35/2/15 2 x 115 Vac 2 x 15 Vac 0,35 VA
AVB 0,35/2/18 2 x 115 Vac 2 x 18 Vac 0,35 VA
AVB 0,35/2/24 2 x 115 Vac 2 x 24 Vac 0,35 VA
AVB 0,5/2/8 2 x 115 Vac 2 x 8 Vac 0,5 VA
AVB 0,5/2/9 2 x 115 Vac 2 x 9 Vac 0,5 VA
AVB 0,5/2/12 2 x 115 Vac 2 x 12 Vac 0,5 VA
AVB 0,5/2/15 2 x 115 Vac 2 x 15 Vac 0,5 VA
AVB 0,5/2/18 2 x 115 Vac 2 x 18 Vac 0,5 VA
AVB 0,5/2/24 2 x 115 Vac 2 x 24 Vac 0,5 VA
AVB 1,0/2/9 2 x 115 Vac 2 x 9 Vac 1 VA
AVB 1,0/2/12 2 x 115 Vac 2 x 12 Vac 1 VA
AVB 1,0/2/15 2 x 115 Vac 2 x 15 Vac 1 VA
AVB 1,0/2/18 2 x 115 Vac 2 x 18 Vac 1 VA
AVB 1,0/2/24 2 x 115 Vac 2 x 24 Vac 1 VA
AVB 1,5/2/8 2 x 115 Vac 2 x 8 Vac 1,5 VA
AVB 1,5/2/9 2 x 115 Vac 2 x 9 Vac 1,5 VA
AVB 1,5/2/12 2 x 115 Vac 2 x 12 Vac 1,5 VA
AVB 1,5/2/15 2 x 115 Vac 2 x 15 Vac 1,5 VA
AVB 1,5/2/18 2 x 115 Vac 2 x 18 Vac 1,5 VA
AVB 1,5/2/24 2 x 115 Vac 2 x 24 Vac 1,5 VA
AVB 2,3/2/8 2 x 115 Vac 2 x 8 Vac 2,3 VA
AVB 2,3/2/9 2 x 115 Vac 2 x 9 Vac 2,3 VA
AVB 2,3/2/12 2 x 115 Vac 2 x 12 Vac 2,3 VA
AVB 2,3/2/15 2 x 115 Vac 2 x 15 Vac 2,3 VA
AVB 2,3/2/18 2 x 115 Vac 2 x 18 Vac 2,3 VA
AVB 2,3/2/24 2 x 115 Vac 2 x 24 Vac 2,3 VA
AVB 3,2/2/9 2 x 115 Vac 2 x 9 Vac 3,2 VA
AVB 3,2/2/12 2 x 115 Vac 2 x 12 Vac 3,2 VA
AVB 3,2/2/15 2 x 115 Vac 2 x 15 Vac 3,2 VA
AVB 3,2/2/18 2 x 115 Vac 2 x 18 Vac 3,2 VA
AVB 3,2/2/24 2 x 115 Vac 2 x 24 Vac 3,2 VA
AVB 2,0/2/12 2 x 115 Vac 2 x 12 Vac 2 VA
AVB 0,5/2/6 2 x 115 Vac 2 x 6 Vac 0,5 VA
AVB 0,35/2/6 2 x 115 Vac 2 x 6 Vac 0,35 VA
AVB 1,0/2/6 2 x 115 Vac 2 x 6 Vac 1 VA
AVB 1,5/2/6 2 x 115 Vac 2 x 6 Vac 1,5 VA
AVB 2,3/2/6 2 x 115 Vac 2 x 6 Vac 2,3 VA
AVB 3,2/2/6 2 x 115 Vac 2 x 6 Vac 3,2 VA
Abbildung von BLOCK Artikel: AVB 0,35/2/15
Technische Dokumentationen KatalogDatenblatt_AVB Zulassungen / Herstellererklärungen EAC Zulassung Transformatoren/Drosseln

Technische Daten für AVB 0,35/2/15

Eingangsdaten
Bemessungseingangsspannung 2 x 115 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 2 x 15 Vac
Bemessungsleistung 0,35 VA
Leerlaufspannung (ca. x Faktor) 1,80
Leerlaufverluste (typ.) 1,30 W
Wirkungsgrad 30,0 %
Normen
Klassifizierung Netztransformator
Zulassungen
Approbationen cURus
Umwelt
Umgebungstemperatur max. 70 °C
Sicherheit und Schutz
Bauart vergossen
Isolierstoffklasse VDE=B, UL=class 105
Schutzart IP 00
Schutzklasse (vorbereitet) II
Kurzschlussfestigkeit unbedingt kurzschlussfest
Anschluss und Montage
Anschlüsse Lötstifte für Leiterplatten
Stift (ø) 0,6

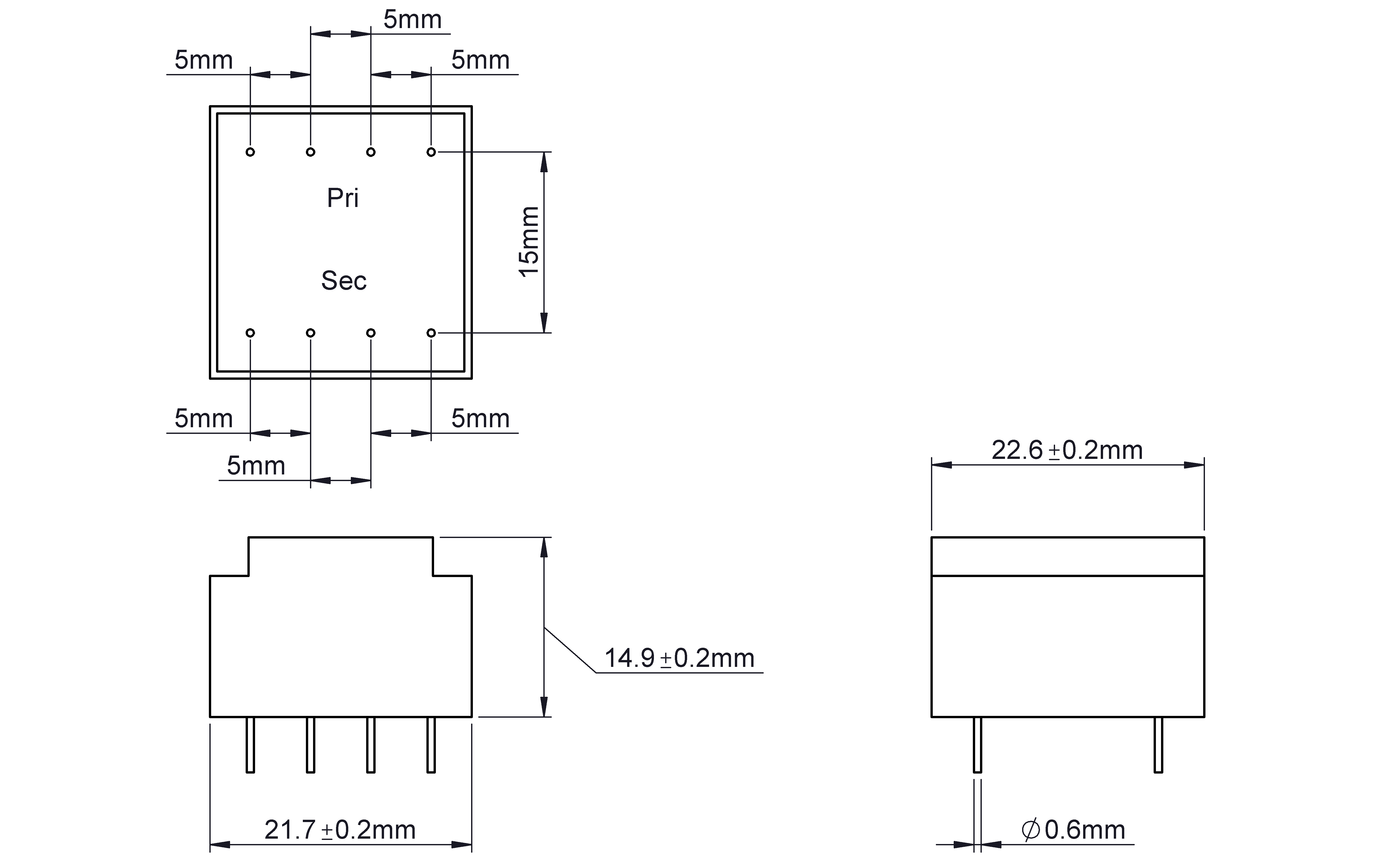

Maße und Gewichte
Breite 22,7 mm
Höhe 15 mm
Tiefe 22 mm
Kerntyp EE 20/6,1
Gewicht 0,02 kg

Infos zur AVB-Baureihe

Allgemeine Daten
  • Isolierstoffklasse B
  • Schutzart IP 00
  • Wirkungsgrad bis zu 59 %
  • Umgebungstemperatur max. 70 °C (AVB 3,2 max. 50 °C)
  • Bemessungsausgangsspannung 6 - 2 x 24 Vac
  • Bemessungsleistung 0,35 - 3,2 VA
  • Bemessungseingangsspannung 2 x 115 Vac
Vorteile
  • Für hohe Umgebungstemperaturen ausgelegt
  • Unbedingt kurzschlussfest
  • Minimale Baugröße bei hoher Leistung
  • Auch mit Doppelausgangsspannung für Reihen- oder Parallelschaltung
  • Dauerhafter Korrosionsschutz, hoher Isolierwert und höchste elektrische Zuverlässigkeit durch Gießharzvollverguss XtraDenseFill
  • Doppeleingangsspannung für Reihen- oder Parallelschaltung
  • Selbstverlöschendes Verguss- und Haubenmaterial
