AIM 10/5

Spartransformator AIM

Variante AIM 10/5
Bemessungseingangsspannung 115 Vac/220 Vac/230 Vac/240 Vac Bemessungsausgangsspannung 115 Vac/220 Vac/230 Vac/240 Vac Bemessungsausgangsstrom 5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240)
Variante Bemessungseingangsspannung Bemessungsausgangsspannung Bemessungsausgangsstrom
AIM 1,6/0,8 115 Vac/220 Vac/230 Vac/240 Vac 115 Vac/220 Vac/230 Vac/240 Vac 0,80 A (PRI 115/ SEC 220-240); 1,60 A (PRI 220-240/ SEC 115-240)
AIM 3,2/1,6 115 Vac/220 Vac/230 Vac/240 Vac 115 Vac/220 Vac/230 Vac/240 Vac 1,60 A (PRI 115/ SEC 220-240); 3,20 A (PRI 220-240/SEC 115-240)
AIM 5,0/2,5 115 Vac/220 Vac/230 Vac/240 Vac 115 Vac/220 Vac/230 Vac/240 Vac 2,50 A (PRI 115/ SEC 220-240); 5,00 A (PRI 220-240/SEC 115-240)
AIM 10/5 115 Vac/220 Vac/230 Vac/240 Vac 115 Vac/220 Vac/230 Vac/240 Vac 5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240)
AIM 16/8 115 Vac/220 Vac/230 Vac/240 Vac 115 Vac/220 Vac/230 Vac/240 Vac 8,00 A (PRI 115/ SEC 220-240); 16,00 A (PRI 220-240/SEC 115-240)

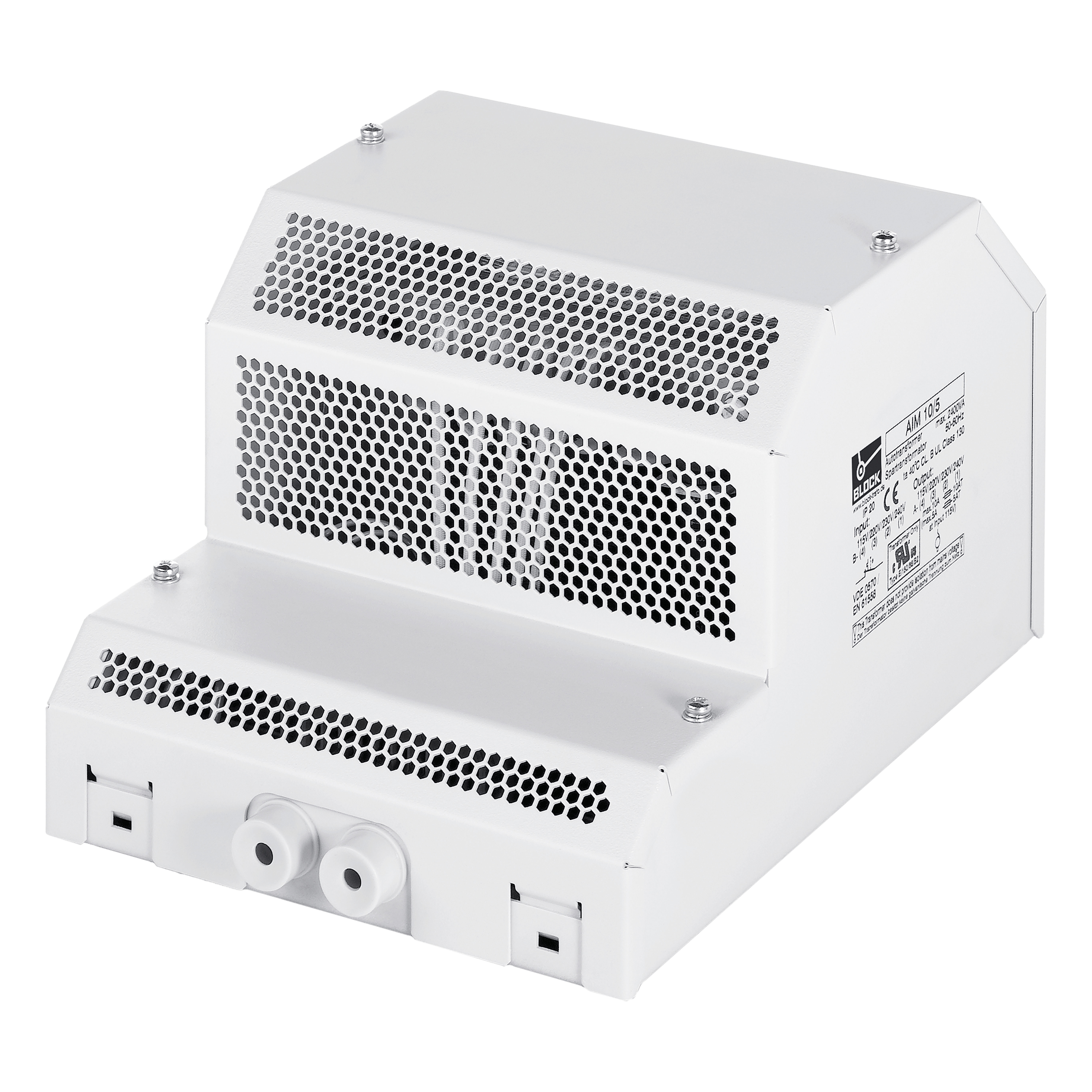

Abbildung von BLOCK Artikel: AIM 10/5
Technische Dokumentationen Bedienungsanleitung AIM Zulassungen / Herstellererklärungen EAC Zulassung Transformatoren/Drosseln

Technische Daten für AIM 10/5

Eingangsdaten
Bemessungseingangsspannung 115 Vac/220 Vac/230 Vac/240 Vac
Bemessungsfrequenz 50 - 60 Hz
Ausgangsdaten
Bemessungsausgangsspannung 115 Vac/220 Vac/230 Vac/240 Vac
Bemessungsausgangsstrom 5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240)
Leerlaufverluste (typ.) 18,00 W
Umwelt
Umgebungstemperatur max. 40 °C
Sicherheit und Schutz
Bauart gekapselt
Isolierstoffklasse B
Schutzart IP 20
Schutzklasse I
Kurzschlussfestigkeit bedingt kurzschlussfest
Anschluss und Montage
Anschlüsse Schraubklemme
Befestigung Befestigungslöcher im Gehäuse

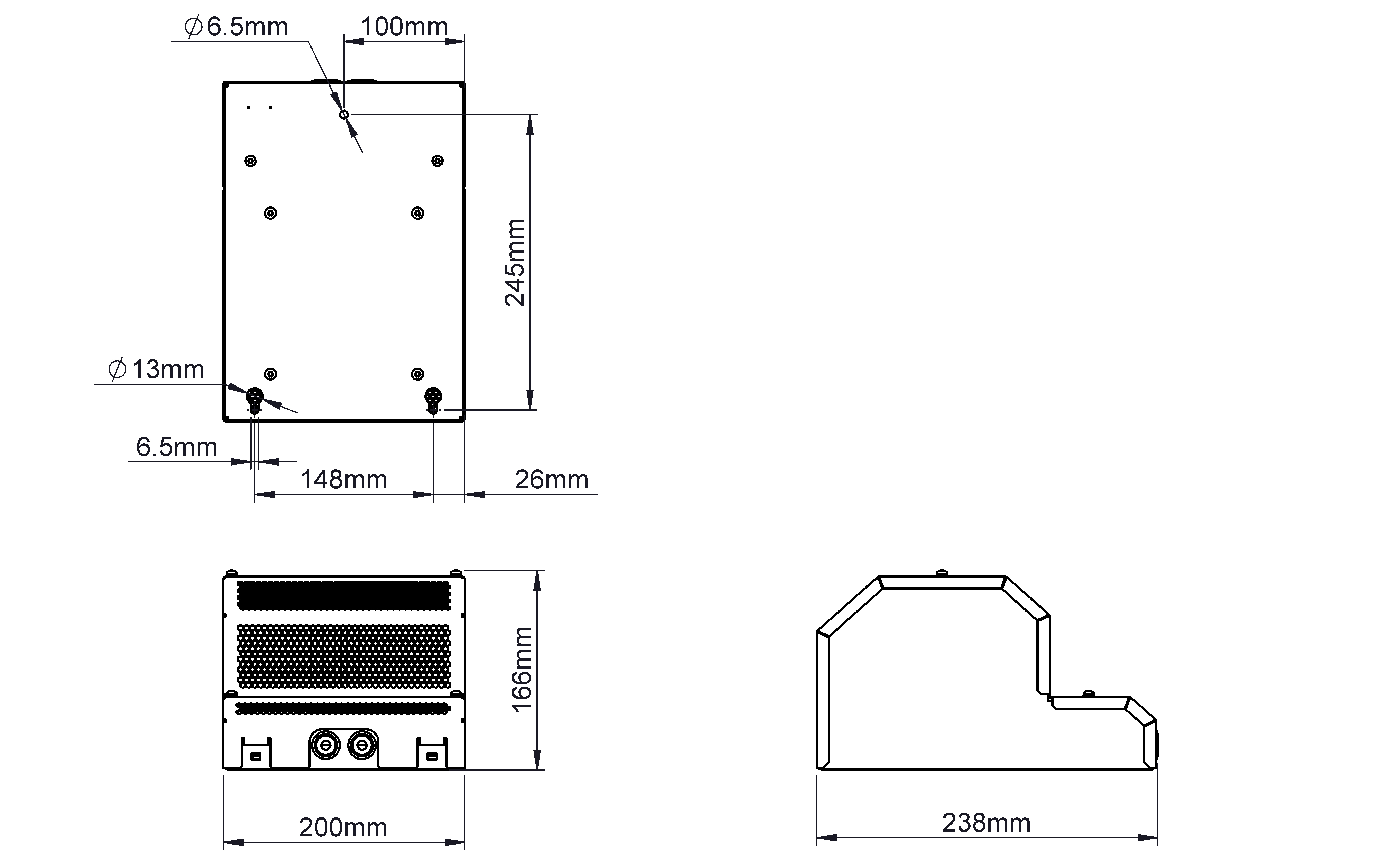

Maße und Gewichte
Breite 200 mm
Höhe 166 mm
Tiefe 283 mm
Gewicht 12,1 kg

Infos zur AIM-Baureihe

Allgemeine Daten
  • Isolierstoffklasse A bzw. B
  • Bemessungsausgangsstrom 0,8 - 16 A
  • Umgebungstemperatur max. 40 °C
  • Schutzart IP 20
  • Bemessungseingangsspannung 115/220/230/240 Vac
  • Bemessungsausgangsspannung 115/220/230/240 Vac
Vorteile
  • Schraubanschlussklemmen unter Abdeckung mit Zugentlastung
  • Sehr guter Feuchtigkeitsschutz und geringe Geräuschentwicklung durch Gießharzvollverguss XtraDenseFill (AIM 1,8/8 - AIM 5,0/2,5)
  • Sehr hoher Wirkungsgrad
  • Integrierter Kurzschluss- und Überlastschutz
  • Geringes Gewicht und kleine Bauform (gegenüber Trenntransformatoren)
