VC 3,2/1/12
保护变压器
变体 VC 3,2/1/12
测量输入电压
230 Vac
测量输出电压
12 Vac
测量功率
3,2 VA
| 变体 | 测量输入电压 | 测量输出电压 | 测量功率 | |
|---|---|---|---|---|
| VC 3,2/1/6 | 230 Vac | 6 Vac | 3,2 VA | |
| VC 3,2/1/8 | 230 Vac | 8 Vac | 3,2 VA | |
| VC 3,2/1/9 | 230 Vac | 9 Vac | 3,2 VA | |
| VC 3,2/1/12 | 230 Vac | 12 Vac | 3,2 VA | |
| VC 3,2/1/15 | 230 Vac | 15 Vac | 3,2 VA | |
| VC 3,2/1/18 | 230 Vac | 18 Vac | 3,2 VA | |
| VC 3,2/1/24 | 230 Vac | 24 Vac | 3,2 VA | |
| VC 3,2/2/6 | 230 Vac | 2 x 6 Vac | 3,2 VA | |
| VC 3,2/2/8 | 230 Vac | 2 x 8 Vac | 3,2 VA | |
| VC 3,2/2/9 | 230 Vac | 2 x 9 Vac | 3,2 VA | |
| VC 3,2/2/12 | 230 Vac | 2 x 12 Vac | 3,2 VA | |
| VC 3,2/2/15 | 230 Vac | 2 x 15 Vac | 3,2 VA | |
| VC 3,2/2/18 | 230 Vac | 2 x 18 Vac | 3,2 VA | |
| VC 3,2/2/24 | 230 Vac | 2 x 24 Vac | 3,2 VA | |
| VC 5,0/1/6 | 230 Vac | 6 Vac | 5 VA | |
| VC 5,0/1/8 | 230 Vac | 8 Vac | 5 VA | |
| VC 5,0/1/9 | 230 Vac | 9 Vac | 5 VA | |
| VC 5,0/1/12 | 230 Vac | 12 Vac | 5 VA | |
| VC 5,0/1/15 | 230 Vac | 15 Vac | 5 VA | |
| VC 5,0/1/18 | 230 Vac | 18 Vac | 5 VA | |
| VC 5,0/1/24 | 230 Vac | 24 Vac | 5 VA | |
| VC 5,0/2/6 | 230 Vac | 2 x 6 Vac | 5 VA | |
| VC 5,0/2/8 | 230 Vac | 2 x 8 Vac | 5 VA | |
| VC 5,0/2/9 | 230 Vac | 2 x 9 Vac | 5 VA | |
| VC 5,0/2/12 | 230 Vac | 2 x 12 Vac | 5 VA | |
| VC 5,0/2/15 | 230 Vac | 2 x 15 Vac | 5 VA | |
| VC 5,0/2/18 | 230 Vac | 2 x 18 Vac | 5 VA | |
| VC 5,0/2/24 | 230 Vac | 2 x 24 Vac | 5 VA | |
| VC 10/1/6 | 230 Vac | 6 Vac | 10 VA | |
| VC 10/1/8 | 230 Vac | 8 Vac | 10 VA | |
| VC 10/1/9 | 230 Vac | 9 Vac | 10 VA | |
| VC 10/1/12 | 230 Vac | 12 Vac | 10 VA | |
| VC 10/1/15 | 230 Vac | 15 Vac | 10 VA | |
| VC 10/1/18 | 230 Vac | 18 Vac | 10 VA | |
| VC 10/1/24 | 230 Vac | 24 Vac | 10 VA | |
| VC 10/2/6 | 230 Vac | 2 x 6 Vac | 10 VA | |
| VC 10/2/8 | 230 Vac | 2 x 8 Vac | 10 VA | |
| VC 10/2/9 | 230 Vac | 2 x 9 Vac | 10 VA | |
| VC 10/2/12 | 230 Vac | 2 x 12 Vac | 10 VA | |
| VC 10/2/15 | 230 Vac | 2 x 15 Vac | 10 VA | |
| VC 10/2/18 | 230 Vac | 2 x 18 Vac | 10 VA | |
| VC 10/2/24 | 230 Vac | 2 x 24 Vac | 10 VA | |
| VC 16/1/6 | 230 Vac | 6 Vac | 16 VA | |
| VC 16/1/8 | 230 Vac | 8 Vac | 16 VA | |
| VC 16/1/9 | 230 Vac | 9 Vac | 16 VA | |

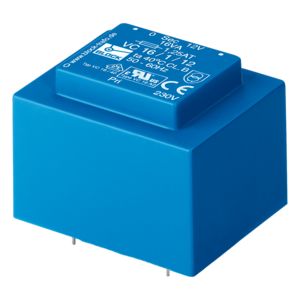

| VC 16/1/12 | 230 Vac | 12 Vac | 16 VA | |
| VC 16/1/15 | 230 Vac | 15 Vac | 16 VA | |
| VC 16/1/18 | 230 Vac | 18 Vac | 16 VA | |
| VC 16/1/24 | 230 Vac | 24 Vac | 16 VA | |
| VC 16/2/6 | 230 Vac | 2 x 6 Vac | 16 VA | |
| VC 16/2/8 | 230 Vac | 2 x 8 Vac | 16 VA | |
| VC 16/2/9 | 230 Vac | 2 x 9 Vac | 16 VA | |
| VC 16/2/12 | 230 Vac | 2 x 12 Vac | 16 VA | |
| VC 16/2/15 | 230 Vac | 2 x 15 Vac | 16 VA | |

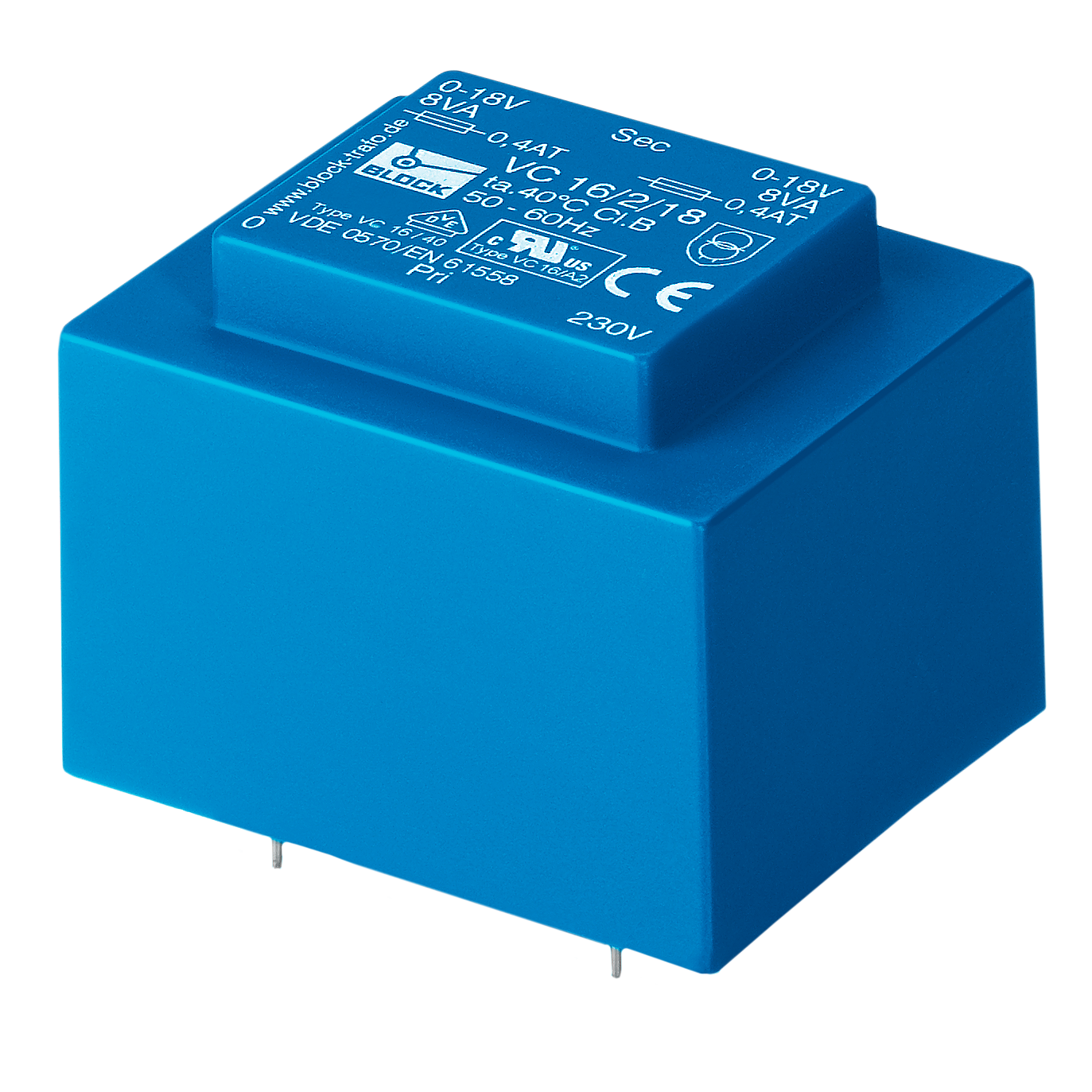

| VC 16/2/18 | 230 Vac | 2 x 18 Vac | 16 VA | |
| VC 16/2/24 | 230 Vac | 2 x 24 Vac | 16 VA |
的技术参数 VC 3,2/1/12
| 输入 | |
|---|---|
| 测量输入电压 | 230 Vac |
| 测量频率 | 50 - 60 Hz |
| 输出 | |
|---|---|
| 测量输出电压 | 12 Vac |
| 测量功率 | 3,2 VA |
| 空载电压（ca. x 系数) | 1.50 |
| 空载损耗 (typ.) | 1.00 W |
| 有效度 | 60.0 % |
| 標準 | |
|---|---|
| 分级 | 保护变压器 |
| 许可 | |
|---|---|
| 许可 | cURus, VDE |
| 环保 | |
|---|---|
| 环境温度 最大 | 60 °C |
| 安全性 和 防护等级 | |
|---|---|
| 类型 | 铸模 |
| 绝缘材料级 | VDE=B, UL=class 105 |
| 防护等级 | IP 00 |
| 防护等级（预备） | II |
| 防短路 | 非防短路 |
| 接口 和 安装 | |
|---|---|
| 接口 | 焊接插销适用电路板 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 41 mm |
| 深度 | 35 mm |
| 高度 | 28.1 mm |
| 销(ø) | 0.8 mm |
| 芯类型 | EI 38/13,5 |
| 重量 | 0.15 kg |

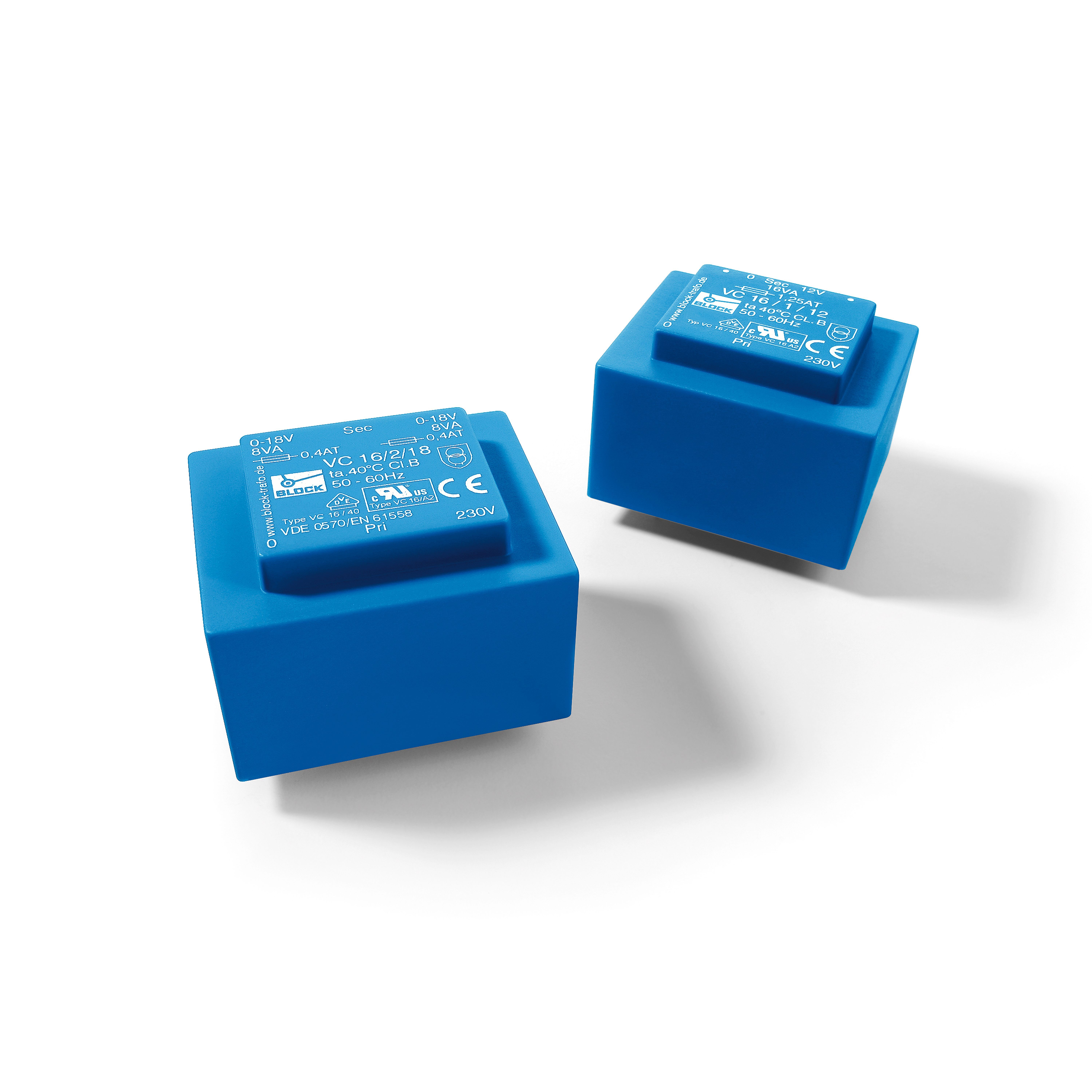

系列信息
一般数据
- 绝缘材料级 B
- 防护等级 IP 00
- 有效度至 76 %
- 环境温度 最大 40 - 60 °C
- 测量功率 3,2 - 16 VA
- 测量输出电压 6 - 2 x 24 Vac
- 测量输入电压 230 Vac
优点
- 自熄灭式铸模材料
- 确保高功率时的最小规格
- 持久耐腐蚀保护，较高的绝缘值和使用铸模树脂铸模 XtraDenseFill 带来的极高电气可靠性
- 串联或并联也适用双输出电压
