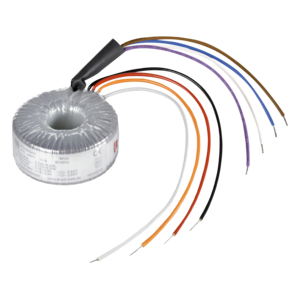

RKD 15/2x18

保护变压器

变体 RKD 15/2x18

测量输入电压 2 x 115 Vac 测量输出电压 2 x 18 Vac 测量功率 15 VA

变体	测量输入电压	测量输出电压	测量功率
RKD 15/2x6	2 x 115 Vac	2 x 6 Vac	15 VA
RKD 15/2x9	2 x 115 Vac	2 x 9 Vac	15 VA
RKD 15/2x12	2 x 115 Vac	2 x 12 Vac	15 VA
RKD 15/2x15	2 x 115 Vac	2 x 15 Vac	15 VA
RKD 15/2x18	2 x 115 Vac	2 x 18 Vac	15 VA
RKD 20/2x12	2 x 115 Vac	2 x 12 Vac	20 VA
RKD 20/2x15	2 x 115 Vac	2 x 15 Vac	20 VA
RKD 20/2x18	2 x 115 Vac	2 x 18 Vac	20 VA
RKD 20/2x24	2 x 115 Vac	2 x 24 Vac	20 VA
RKD 30/2x6	2 x 115 Vac	2 x 6 Vac	30 VA
RKD 30/2x9	2 x 115 Vac	2 x 9 Vac	30 VA
RKD 30/2x12	2 x 115 Vac	2 x 12 Vac	30 VA
RKD 30/2x15	2 x 115 Vac	2 x 15 Vac	30 VA
RKD 30/2x18	2 x 115 Vac	2 x 18 Vac	30 VA
RKD 30/2x24	2 x 115 Vac	2 x 24 Vac	30 VA
RKD 40/2x6	2 x 115 Vac	2 x 6 Vac	40 VA
RKD 40/2x9	2 x 115 Vac	2 x 9 Vac	40 VA
RKD 40/2x12	2 x 115 Vac	2 x 12 Vac	40 VA
RKD 40/2x15	2 x 115 Vac	2 x 15 Vac	40 VA
RKD 40/2x18	2 x 115 Vac	2 x 18 Vac	40 VA
RKD 40/2x24	2 x 115 Vac	2 x 24 Vac	40 VA
RKD 50/2x12	2 x 115 Vac	2 x 12 Vac	50 VA
RKD 50/2x15	2 x 115 Vac	2 x 15 Vac	50 VA
RKD 50/2x18	2 x 115 Vac	2 x 18 Vac	50 VA
RKD 50/2x24	2 x 115 Vac	2 x 24 Vac	50 VA
RKD 60/2x6	2 x 115 Vac	2 x 6 Vac	60 VA
RKD 60/2x9	2 x 115 Vac	2 x 9 Vac	60 VA
RKD 60/2x12	2 x 115 Vac	2 x 12 Vac	60 VA
RKD 60/2x15	2 x 115 Vac	2 x 15 Vac	60 VA
RKD 60/2x18	2 x 115 Vac	2 x 18 Vac	60 VA
RKD 60/2x24	2 x 115 Vac	2 x 24 Vac	60 VA
RKD 60/2x30	2 x 115 Vac	2 x 30 Vac	60 VA
RKD 80/2x12	2 x 115 Vac	2 x 12 Vac	80 VA
RKD 80/2x15	2 x 115 Vac	2 x 15 Vac	80 VA
RKD 80/2x18	2 x 115 Vac	2 x 18 Vac	80 VA
RKD 80/2x24	2 x 115 Vac	2 x 24 Vac	80 VA
RKD 100/2x9	2 x 115 Vac	2 x 9 Vac	100 VA
RKD 100/2x12	2 x 115 Vac	2 x 12 Vac	100 VA
RKD 100/2x15	2 x 115 Vac	2 x 15 Vac	100 VA
RKD 100/2x18	2 x 115 Vac	2 x 18 Vac	100 VA
RKD 100/2x24	2 x 115 Vac	2 x 24 Vac	100 VA
RKD 100/2x30	2 x 115 Vac	2 x 30 Vac	100 VA
RKD 120/2x9	2 x 115 Vac	2 x 9 Vac	120 VA
RKD 120/2x12	2 x 115 Vac	2 x 12 Vac	120 VA
RKD 120/2x15	2 x 115 Vac	2 x 15 Vac	120 VA
RKD 120/2x18	2 x 115 Vac	2 x 18 Vac	120 VA
RKD 120/2x24	2 x 115 Vac	2 x 24 Vac	120 VA
RKD 120/2x30	2 x 115 Vac	2 x 30 Vac	120 VA
RKD 160/2x12	2 x 115 Vac	2 x 12 Vac	160 VA
RKD 160/2x15	2 x 115 Vac	2 x 15 Vac	160 VA
RKD 160/2x18	2 x 115 Vac	2 x 18 Vac	160 VA
RKD 160/2x24	2 x 115 Vac	2 x 24 Vac	160 VA
RKD 160/2x30	2 x 115 Vac	2 x 30 Vac	160 VA
RKD 160/2x35	2 x 115 Vac	2 x 35 Vac	160 VA
RKD 200/2x12	2 x 115 Vac	2 x 12 Vac	200 VA
RKD 200/2x15	2 x 115 Vac	2 x 15 Vac	200 VA
RKD 200/2x18	2 x 115 Vac	2 x 18 Vac	200 VA
RKD 200/2x24	2 x 115 Vac	2 x 24 Vac	200 VA
RKD 225/2x12	2 x 115 Vac	2 x 12 Vac	225 VA
RKD 225/2x15	2 x 115 Vac	2 x 15 Vac	225 VA
RKD 225/2x18	2 x 115 Vac	2 x 18 Vac	225 VA
RKD 225/2x24	2 x 115 Vac	2 x 24 Vac	225 VA
RKD 225/2x30	2 x 115 Vac	2 x 30 Vac	225 VA
RKD 250/2x12	2 x 115 Vac	2 x 12 Vac	250 VA
RKD 250/2x18	2 x 115 Vac	2 x 18 Vac	250 VA
RKD 250/2x24	2 x 115 Vac	2 x 24 Vac	250 VA
RKD 250/2x30	2 x 115 Vac	2 x 30 Vac	250 VA
RKD 300/2x12	2 x 115 Vac	2 x 12 Vac	300 VA
RKD 300/2x18	2 x 115 Vac	2 x 18 Vac	300 VA
RKD 300/2x24	2 x 115 Vac	2 x 24 Vac	300 VA
RKD 330/2x18	2 x 115 Vac	2 x 18 Vac	330 VA
RKD 400/2x18	2 x 115 Vac	2 x 18 Vac	400 VA
RKD 400/2x24	2 x 115 Vac	2 x 24 Vac	400 VA
RKD 400/2x30	2 x 115 Vac	2 x 30 Vac	400 VA
RKD 500/2x24	2 x 115 Vac	2 x 24 Vac	500 VA
RKD 500/2x30	2 x 115 Vac	2 x 30 Vac	500 VA
RKD 500/2x35	2 x 115 Vac	2 x 35 Vac	500 VA
RKD 625/2x30	2 x 115 Vac	2 x 30 Vac	625 VA
RKD 625/2x115	2 x 115 Vac	2 x 115 Vac	625 VA
RKD 800/2x40	2 x 115 Vac	2 x 40 Vac	800 VA
RKD 800/2x115	2 x 115 Vac	2 x 115 Vac	800 VA
RKD 1000/2x50	2 x 115 Vac	2 x 50 Vac	1.000 VA
RKD 1000/2x115	2 x 115 Vac	2 x 115 Vac	1.000 VA
RKD 1200/2x115	2 x 115 Vac	2 x 115 Vac	1.200 VA
RKD 1600/2x115	2 x 115 Vac	2 x 115 Vac	1.600 VA
RKD 2000/2x115	2 x 115 Vac	2 x 115 Vac	2.000 VA
RKD 3000/2x115	2 x 115 Vac	2 x 115 Vac	3.000 VA

下载

下载产品数据表

的技术参数 RKD 15/2x18

输入
测量输入电压	2 x 115 Vac
测量频率	50 - 60 Hz

输出
测量输出电压	2 x 18 Vac
测量功率	15 VA
空载电压（ca. x 系数)	1.35
空载损耗 (typ.)	0.30 W
有效度	73.0 %
次级回路	2

標準
分级	保护变压器

许可
许可	cURus

环保
环境温度最大	40 °C

安全性和防护等级
类型	开放式
绝缘材料级	VDE=B, UL=class 105
防护等级	IP 00
防护等级（预备）	II
防短路	非防短路
检测电压	4.000 Vac, 50 Hz

接口和安装
固定方式	固定套件，M4 螺栓
接口	连接线缆，200 mm

尺寸和重量
外径Ø	58 mm
外径在规格 Ø 范围内[mm]	60 mm
无固定装置的高度	27 mm
重量	0.29 kg

系列信息

一般数据

功率 15 - 3.000 VA
有效度至 98 %
环境温度最大 40 °C
绝缘材料级 B
防护等级 IP 00
测量输出电压 2 x 6 - 2 x 115 Vac
测量输入电压 2 x 115 Vac

优点

重量轻
较小的漏磁场可获得极好的温度表现
确保高功率时的最小规格
最小空载损耗
适用于串联或并联的双输入输出电压
极小的噪场

标准

保护变压器符合 VDE 0570 第 2-6 部分, DIN EN 61558-2-6, EN 61558-2-6, IEC 61558-2-6, UL 5085-1/-2, CSA 22.2 No.66
隔离变压器符合： VDE 0570 第 2-4 部分, DIN EN 61558-2-4, EN 61558-2-4, IEC 61558-2-4, UL 5085-1/-2, CSA 22.2 No.66
保护变压器符合 VDE 0570 第 2-6 部分, DIN EN 61558-2-6, EN 61558-2-6, IEC 61558-2-6, UL 5085-1/-2, CSA 22.2 No.66

许可

UL 5085-1/-2, CSA 22.2 No.66

申请

作为用于输入和输出端安全电气隔离的保护变压器。通过限制输出电压，该变压器适用于 SELV 及 PELV 的电路搭建。
专用于调节电压和简单电气隔离的变压器。
作为用于输入和输出端安全电气隔离的隔离变压器。该变压器适用于符合 VDE 0100 要求的保护隔离装置保护措施的建设。
