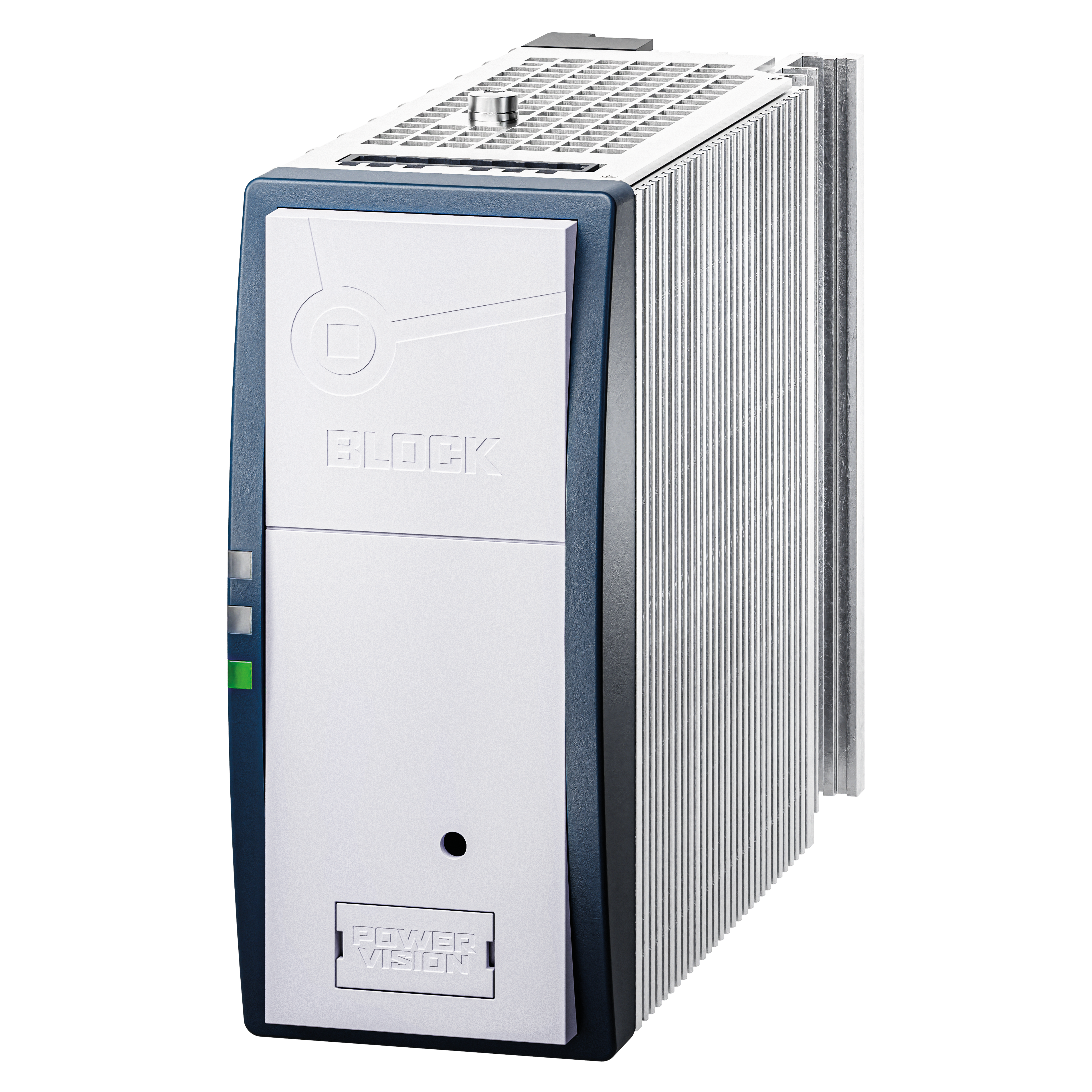

PVSE 400/24-10
主脉冲开关电源，经济 PVSE 400
输入额定电压
3 x 400 - 500 Vac
输出额定电压
24 Vdc
输出额定电流
10.00 A
| 变体 | 输入额定电压 | 输出额定电压 | 输出额定电流 | |
|---|---|---|---|---|
| PVSE 400/24-10 | 3 x 400 - 500 Vac | 24 Vdc | 10.00 A | |
| PVSE 400/24-10A - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 10.00 A | |
| PVSE 400/24-10B - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 10.00 A | |
| PVSE 400/24-10C - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 10.00 A | |
| PVSE 400/24-10W - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 10.00 A | |
| PVSE 400/24-10Z - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 10.00 A | |
| PVSE 400/24-20 | 3 x 400 - 500 Vac | 24 Vdc | 20.00 A | |
| PVSE 400/24-20A - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 20.00 A | |
| PVSE 400/24-20B - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 20.00 A | |
| PVSE 400/24-20C - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 20.00 A | |
| PVSE 400/24-20W - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 20.00 A | |
| PVSE 400/24-20Z - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 20.00 A | |
| PVSE 400/24-40 | 3 x 400 - 500 Vac | 24 Vdc | 40.00 A | |
| PVSE 400/24-40A - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 40.00 A | |
| PVSE 400/24-40B - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 40.00 A | |
| PVSE 400/24-40C - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 40.00 A | |
| PVSE 400/24-40W 停产产品-不推荐用于新设计 | 3 x 400 - 500 Vac | 24 Vdc | 40.00 A | |
| PVSE 400/24-40Z - 不在供应 | 3 x 400 - 500 Vac | 24 Vdc | 40.00 A | |
| PVSE 400/30-25 | 3 x 400 - 500 Vac | 30 Vdc | 25.00 A | |
| PVSE 400/48-10 | 3 x 400 - 500 Vac | 48 Vdc | 10.00 A | |
| PVSE 400/48-20 | 3 x 400 - 500 Vac | 48 Vdc | 20.00 A |
下载
技术文档
操作说明
Dimension sheet
许可 / 制造商声明
UL 508 Listed USA (E219022)
UL 508 Listed Canada (E219022)
COC UL 508 & CSA 22.2
UL 60950-1 USA (E213214)
UL 60950-1 Canada (E213214)
COA UL 60950-1 & CSA 22.2
EU-Declaration of Conformity
CAD/CAE数据
3D-CAD-Model (STEP)
附加信息
Product Change Notification Material Change
的技术参数 PVSE 400/24-10
| 输入 | |
|---|---|
| 输入额定电压 | 3 x 400 - 500 Vac |
| 输入电压范围 | 340 - 550 Vac (480 - 780 Vdc) |
| 输入额定电流（额定负载） | 0,6 A (3 x 340 Vac) |
| 额定频率范围 | 44 Hz - 66 Hz / 0 Hz |
| 接通电流限制装置 | <30 A, NTC |
| 输入保险 内部 | 3 x 1,6 A (延迟) |
| 推荐与保护装置，LS 开关 | 6 A, 10 A, 16 A, 特性 B, C |
| 上波动修正 | 被动 |
| 支撑轨过压保护 | 变阻器 |
| 电源中断桥接（额定负载） | 22,6 / 51,5 ms (400 / 500 Vac) |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 输出电压范围 | 22,8 - 28,8 Vdc |
| 电源恢复强度 最大 | 35 Vdc |
| 输出额定电流 | 10.00 A |
| 可并联 | 是 |
| Power Boost | 20 A / 4 s (15 A / 8 s) |
| 过载表现 | 恒定电流 |
| 最大损耗功率 空载/额定负载 | 7,8 / 19,9 W |
| 可串接 | 是 |
| 有效度 | 典型 91,7 % |
| 余波（额定负载） | 典型 70 mVss |
| Top Boost | 70 A / 50 ms |
| 信号装置 | |
|---|---|
| Power Good (DC OK) | LED 绿, LED 红 |
| 零电势继电器触点 | 是 |
| 待机输入 | 是 |
| 许可 | |
|---|---|
| 许可 | cURus, cULus |
| 环保 | |
|---|---|
| 环境温度 | -25 °C 至 +70 °C |
| 仓库温度 | -25 °C 至 + 85 °C |
| 轻载 | -3 %/K > +50 °C |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | I, 有 PE 接口 |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 输出接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 信号装置接口，（弹性端子，可插接） | 最大 0,5 mm² |
| 安装位置 | 垂直 |
| 固定方式 | DIN 支撑轨 TS35 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 57 mm |
| 高度 | 127 mm |
| 深度 | 179.5 mm |
| 重量 | 1.30 kg |
| 设备 | |
|---|---|
| 信号装置连接插头 | PV-CON (可选) |
| TS35-固定装置用于侧面安装 | PV-TS35M (可选) |
| 用于侧面直通式螺纹连接的安装板 | PV-WB2 (可选) |
系列信息
一般数据
- 输出额定电压 24 - 48 Vdc
- 输出额定电流 10 - 40 A
- 环境温度 -25 °C 至 +70 °C
- 有效度至 95%
- 防护等级 IP 20
- 输入额定电压 3 x 400 - 500 Vac
优点
- DC OK 信号装置
- 触发线缆保护开关的提升上限
- 易操作的弹针连接器系统
- 支撑轨固定装置
- 可并联
- 稳定且可设置的输出电压
- 至 200 % 实际功率提升 4 秒钟
- 零电势 DC 可选 OK 信号装置
