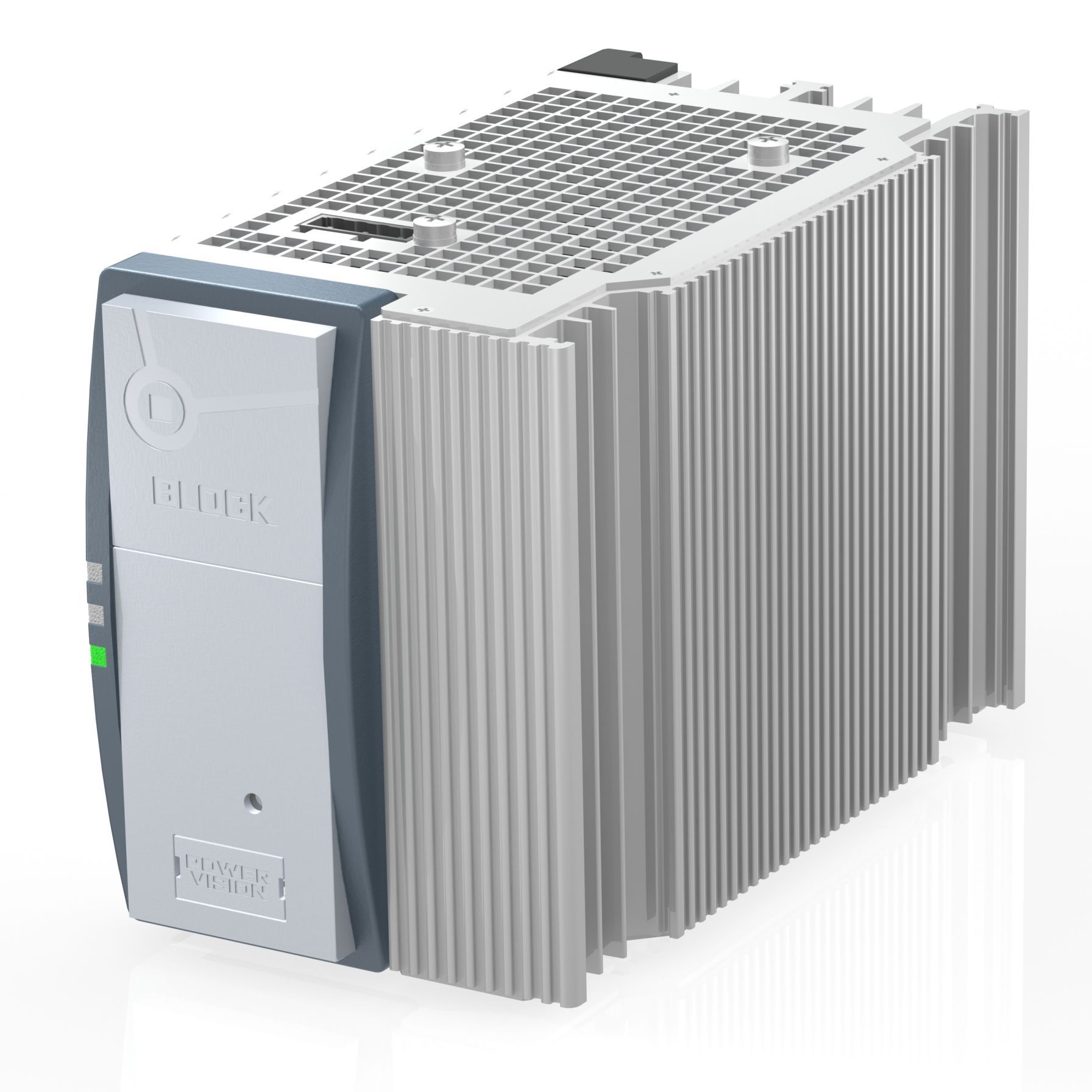

PVSE 230/24-20

主脉冲开关电源,经济 PVSE 230

变体 PVSE 230/24-20
输入额定电压 110 - 240 Vac 输出额定电压 24 Vdc 输出额定电流 20.00 A
变体 输入额定电压 输出额定电压 输出额定电流
PVSE 230/12-6 100 - 240 Vac 12 Vdc 6.00 A
PVSE 230/12-10 100 - 240 Vac 12 Vdc 10.00 A
PVSE 230/12-15 100 - 240 Vac 12 Vdc 15.00 A
PVSE 230/24-3 100 - 240 Vac 24 Vdc 3.00 A
PVSE 230/24-3B- 不在供应 100 - 240 Vac 24 Vdc 3.00 A
PVSE 230/24-5 100 - 240 Vac 24 Vdc 5.00 A
PVSE 230/24-5B - 不在供应 100 - 240 Vac 24 Vdc 5.00 A
PVSE 230/24-10 110 - 240 Vac 24 Vdc 10.00 A
PVSE 230/24-20 110 - 240 Vac 24 Vdc 20.00 A
PVSE 230/30-15 110 - 240 Vac 30 Vdc 15.00 A
PVSE 230/48-5 110 - 240 Vac 48 Vdc 5.00 A
PVSE 230/48-10 110 - 240 Vac 48 Vdc 10.00 A

的技术参数 PVSE 230/24-20

输入
输入额定电压 110 - 240 Vac
输入额定电流(额定负载) 5,7 / 2,3 Aac (110 / 230 Vac)
输入电压范围 85 - 264 Vac (120 - 373 Vdc)
额定频率范围 44 Hz - 66 Hz / 0 Hz
接通电流限制装置 <8 A
输入保险 内部 10 A (延迟)
推荐与保护装置,LS 开关 10 A, 16 A, 特性 B, C
电源中断桥接(额定负载) 20 / 25 ms (110 / 230 Vac)
支撑轨过压保护 变阻器
输出
输出额定电压 24 Vdc
输出电压范围 22 - 29,5 Vdc
电源恢复强度 最大 35 Vdc
输出额定电流 20.00 A
可并联 是的,为了增加功率
Power Boost 30 A / 4 s (25 A / 8 s)
过载表现 恒定电流
最大损耗功率 空载/额定负载 4,8 / 50,2 W
可串接
有效度 典型 91 %
余波(额定负载) 典型 70 mVss
Top Boost 80 A / 25 ms
信号装置
待机输入
Power Good (DC OK) LED 绿, LED 红
零电势继电器触点
许可
许可 cURus, cULus, EAC
环保
仓库温度 -25 °C 至 + 85 °C
轻载 -3 %/K > +50 °C,
-1,5 %/Vac < 110 Vac
环境温度 -10 °C 至 + 70 °C
安全性 和 防护等级
防护等级 I, 有 PE 接口
防护等级 IP 20
接口 和 安装
输入接口,(弹性端子,可插接) 最大 2.5 mm²
输出接口,(弹性端子,可插接) 最大 10 mm²
信号装置接口,(弹性端子,可插接) 最大 0,5 mm²
安装位置 垂直
固定方式 DIN 支撑轨 TS35
尺寸 和 重量
宽度 97 mm
高度 127 mm
深度 187.5 mm
重量 2.3 kg
设备
信号装置连接插头 PV-CON (可选)
TS35-固定装置用于侧面安装 PV-TS35M (可选)
用于侧面直通式螺纹连接的安装板 PV-WB2 (可选)

系列信息

一般数据
  • 输出额定电压 12 - 48 Vdc
  • 输出额定电流 3 - 20 A
  • 环境温度 -25 °C 至 +70 °C
  • 有效度至 92%
  • 输入额定电压 100 - 240 Vac
优点
  • 可并联
  • 易操作的弹针连接器系统
  • 至 200 % 实际功率提升 4 秒钟
  • 触发线缆保护开关的提升上限
  • DC OK 信号装置
  • 待机输入
  • 稳定且可设置的输出电压
  • 激活接通电流限制可选
