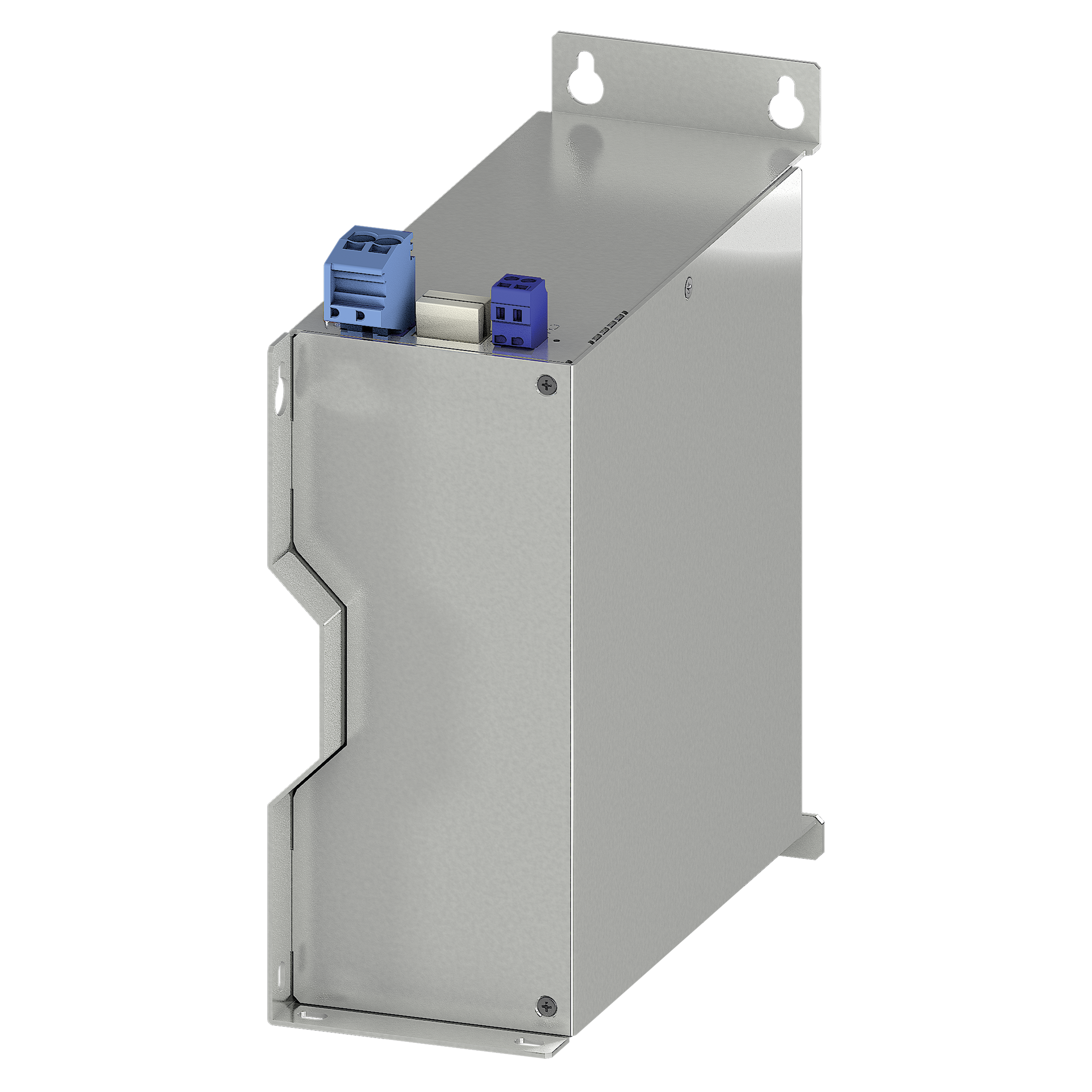

PVA 24/7Ah
电池模块 PVA
输入额定电压
24 Vdc
输出额定电流
最大 40,00 A
额定电容量
7.0 Ah
| 变体 | 输入额定电压 | 输出额定电流 | 额定电容量 | |
|---|---|---|---|---|
| PVA 24/3,2Ah | 24 Vdc | 最大 20,00 A | 3.2 Ah | |
| PVA 24/7Ah | 24 Vdc | 最大 40,00 A | 7.0 Ah | |
| PVA 24/12Ah | 24 Vdc | 最大 40,00 A | 12.0 Ah |
下载
技术文档
操作说明
Dimension sheet
许可 / 制造商声明
EU-Declaration of Conformity
CAD/CAE数据
3D-CAD-Model (STEP)
ePLAN Macro
的技术参数 PVA 24/7Ah
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 额定电容量 | 7.0 Ah |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 输出额定电流 | 最大 40,00 A |
| 内部保险 | 2 x 25 A (延迟) |
| 可并联 | 是 |
| 环保 | |
|---|---|
| 环境温度 | -10 °C 至 +40 °C |
| 仓库温度 | -20 °C 至 +40 °C |
| 寿命 | 5 年，在 20 °C 情况下 |
| 最迟调试（仅电池） | 6 个月，在 30 - 40 °C 情况下 |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III, 无 PE- 接口 |
| 接口 和 安装 | |
|---|---|
| 输入/输出接口，（弹性端子，可插接） | 最大 10 mm² |
| 温度测量装置接口，（弹性端子，可插接） | 最大 2.5 mm² |
| 固定方式 | 壳体上的尾板 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 86 mm |
| 高度 | 236 mm |
| 深度 | 217.5 mm |
| 重量 | 7.1 kg |
系列信息
一般数据
- 容量 3.2 - 12 Ah
- 防护等级 IP 20
- 输入额定电压 24 Vdc
- 输出额定电压 24 Vdc
- 环境温度 -10 °C 至 +40 °C
优点
- 易操作的弹针连接器系统
- 以温度为导向的电池管理最大使用寿命
- 电池剩余预期较小时可靠的提前警告信号
- 自动识别已连接的电池模块
