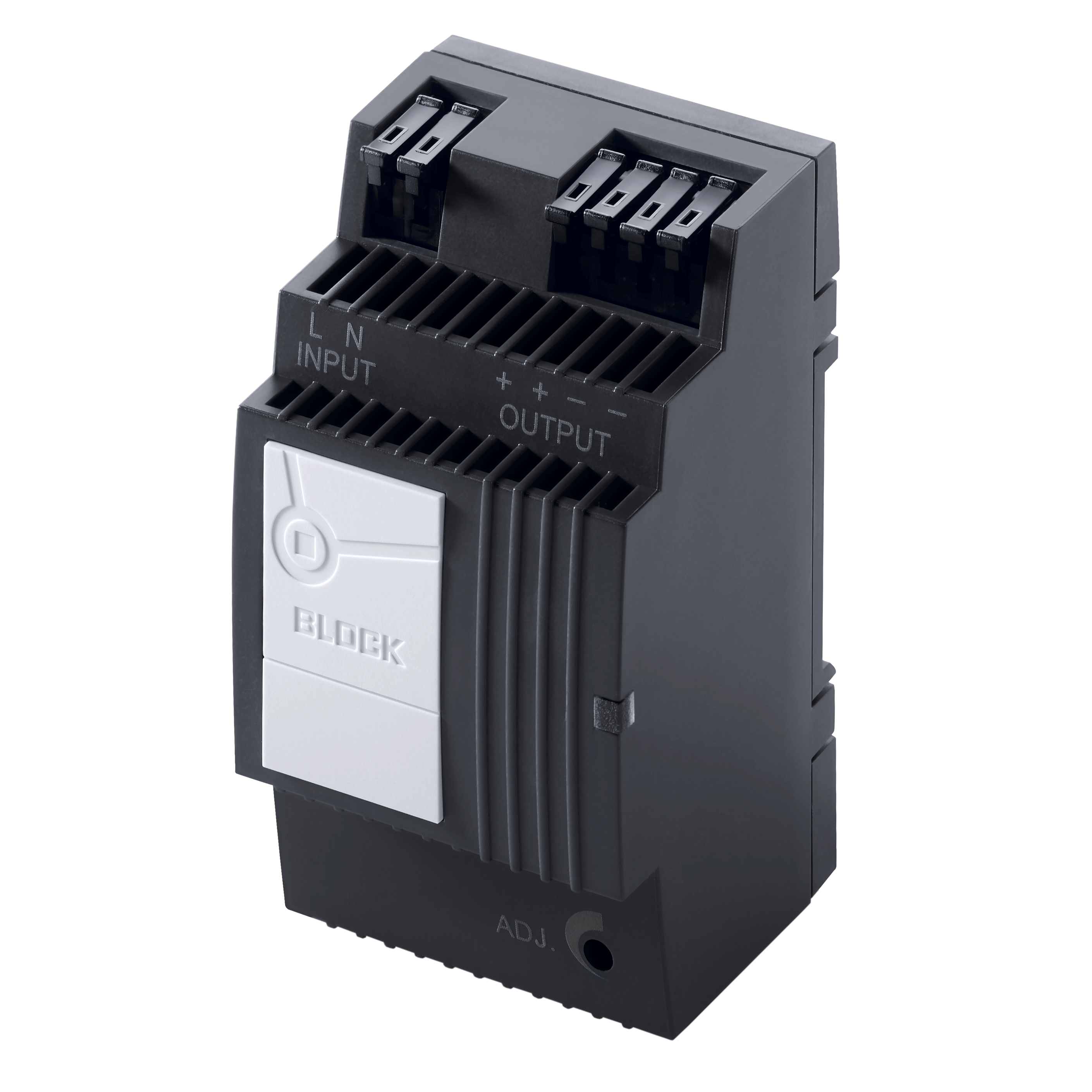

PEL 230/12-2

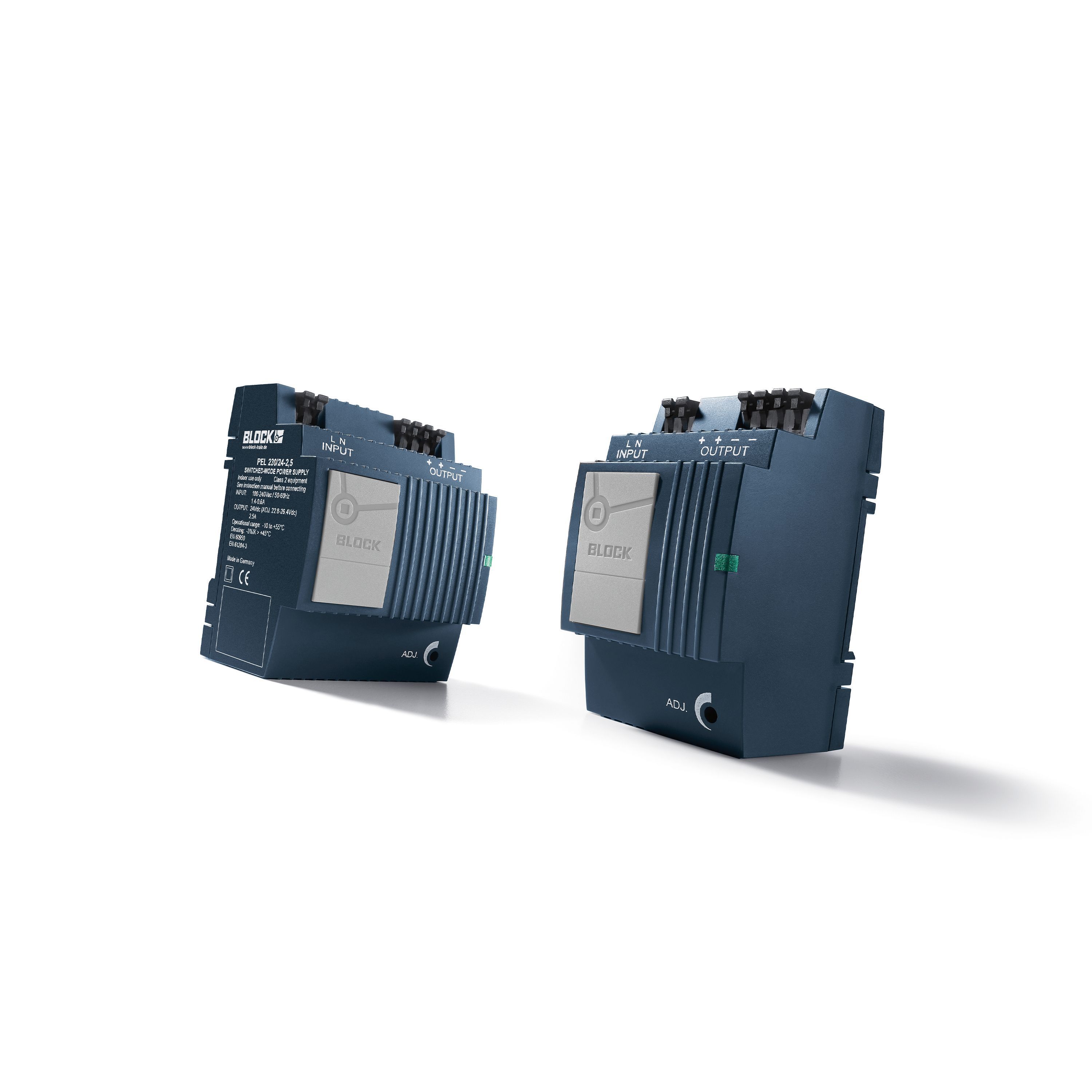

单相主脉冲开关电源 PEL 230
输入额定电压
100 - 240 Vac
输出额定电压
12 Vdc
输出额定电流
2.00 A
| 变体 | 输入额定电压 | 输出额定电压 | 输出额定电流 | |
|---|---|---|---|---|
| PEL-4124-013-01 | 100 - 240 Vac | 24 Vdc | 1.30 A | |
| PEL 230/5-5,5 | 100 - 240 Vac | 5 Vdc | 5.50 A | |
| PEL 230/12-2 | 100 - 240 Vac | 12 Vdc | 2.00 A | |
| PEL 230/12-4 | 100 - 240 Vac | 12 Vdc | 4.00 A | |
| PEL 230/12-6,5 | 100 - 240 Vac | 12 Vdc | 6.50 A | |
| PEL 230/18-1,1 | 100 - 240 Vac | 18 Vdc | 1.10 A | |
| PEL 230/18-2,5 | 100 - 240 Vac | 18 Vdc | 2.50 A | |
| PEL 230/24-1,3 | 100 - 240 Vac | 24 Vdc | 1.30 A | |
| PEL 230/24-2,5 | 100 - 240 Vac | 24 Vdc | 2.50 A | |
| PEL 230/24-4 | 100 - 240 Vac | 24 Vdc | 4.00 A |
的技术参数 PEL 230/12-2
| 输入 | |
|---|---|
| 输入额定电压 | 100 - 240 Vac |
| 输入电压范围 | 85 - 264 Vac (120 - 373 Vdc) |
| 输入额定电流（额定负载） | 0,7 / 0,4 A (110 / 230 Vac) |
| 额定频率范围 | 44 - 66 Hz / 0 Hz |
| 接通电流限制装置 | <30 A, NTC |
| 输入保险 内部 | 2 A (延迟) |
| 推荐与保护装置，LS 开关 | 6 A, 10 A, 16 A, 特性 B, C |
| 电源中断桥接（额定负载） | 10 / 80 ms |
| 支撑轨过压保护 | 变阻器 |
| 输出 | |
|---|---|
| 输出额定电压 | 12 Vdc |
| 输出电压范围 | 10,5 - 15,5 Vdc |
| 输出额定电流 | 2.00 A |
| 电源恢复强度 最大 | 25 Vdc |
| 过载表现 | 恒定电流 |
| 余波（额定负载） | 典型 100 mVss |
| 可并联 | 是 |
| 可串接 | 是 |
| 有效度 | 典型 80 % |
| 信号装置 | |
|---|---|
| Power Good (DC OK) | LED 绿 |
| 许可 | |
|---|---|
| 许可 | cURus, cULus, DNV GL |
| 环保 | |
|---|---|
| 环境温度 | -25 °C 至 + 55 °C |
| 仓库温度 | -25 °C 至 + 85 °C |
| 轻载 | -3 %/K > +45 °C |
| 任意安装位置处的载流量 | 最大 1,4 A |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | II, (在配电柜关闭情况下) |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子） | 最大 2,5 mm² |
| 输出接口，（弹性端子） | 最大 2,5 mm² |
| 安装位置 | 垂直 |
| 固定方式 | DIN 支撑轨 TS35 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 54 mm |
| 高度 | 89 mm |
| 深度 | 59 mm |
| 重量 | 0.17 kg |
系列信息
一般数据
- 输入电压范围 85 - 264 Vac
- 输出额定电流 1,1 - 6,5 A
- 环境温度 -25 °C 至 +55 °C
- 有效度： 典型 88 %
- 防护等级 IP 20
- 输出额定电压 5 - 18 Vdc
优点
- 3年保修
- 支撑轨固定装置
- 易操作的弹针连接器系统
- 可并联
- DC OK 信号装置 通过 LED
- 稳定且可设置的输出电压
