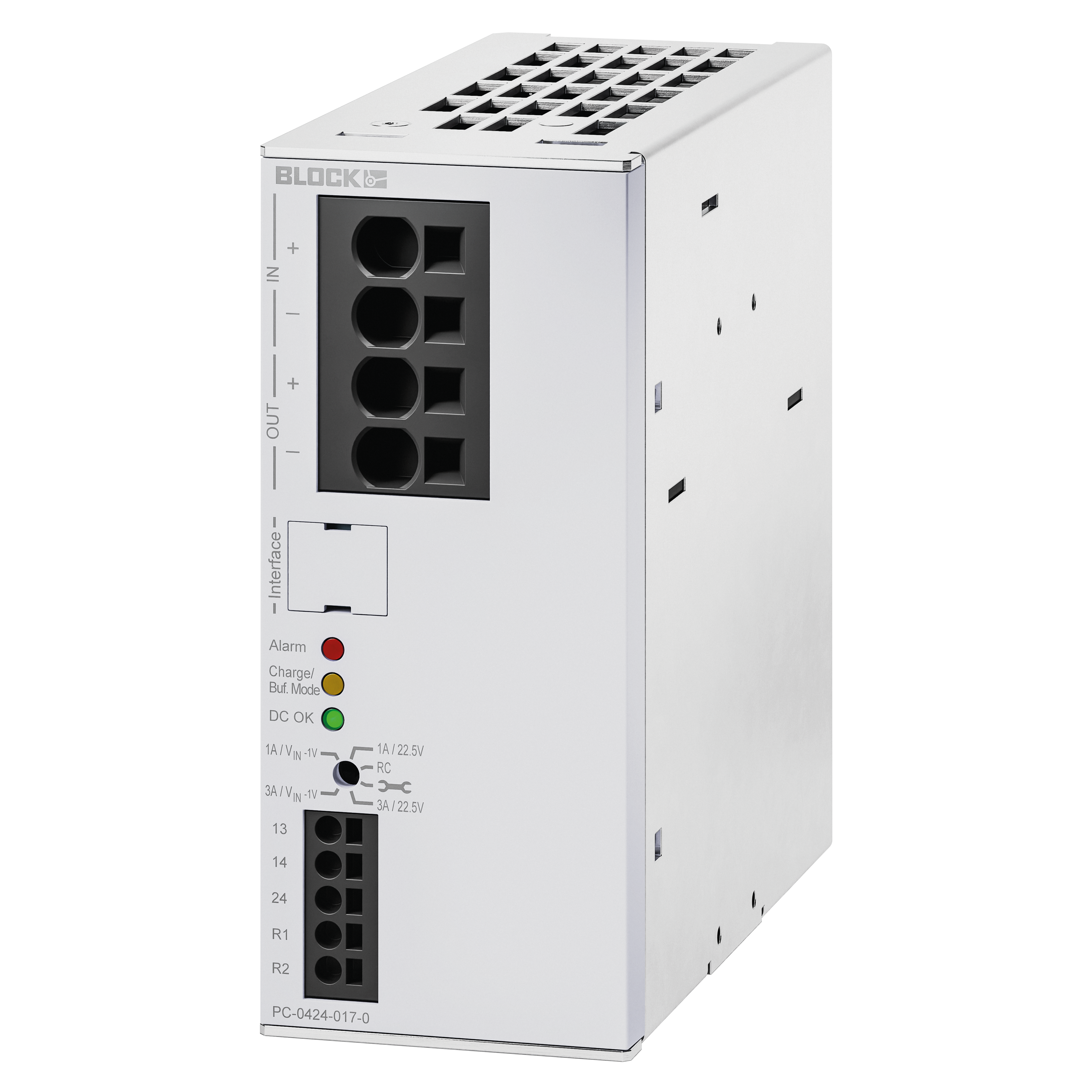

PC-0424-017-0
电容式UPS
输入额定电压
24 Vdc
输出额定电流
20 A
| 变体 | 输入额定电压 | 输出额定电流 | |
|---|---|---|---|
| PC-0424-017-0 | 24 Vdc | 20 A | |
| PC-0424-050-0 | 24 Vdc | 20 A |
下载
的技术参数 PC-0424-017-0
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 输入电压范围 | 18,5 – 29 Vdc |
| 输入额定电流 | 20 A |
| 接口 | USB 2.0 |
| 适用阻尼模式的接通阈值 | 22,5 – 28 Vdc |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 输出电压 缓冲操作模式 | 22 – 28 Vdc |
| 电源恢复强度 最大 | 35 Vdc |
| 输出额定电流 | 20 A |
| 缓冲时间 | 41 s (1 A) / 1 s (20 A) |
| 充电时间 | 117 s (1 A) / 39 s (3 A) |
| 过载表现 | 恒定电流: 22 A, 44 A |
| 可并联 | 是 |
| 可串接 | 否 |
| 有效度 | 典型 99 % |
| 存储介质 | |
|---|---|
| 存储媒介类型 | 容量，内部 |
| 容量，内部 | 1.700 Ws 可扩展 |
| 信号装置 | |
|---|---|
| 运行状态 | LED 绿, LED 红，LED 黄 |
| 零电势继电器触点 | 通过接口自由参数化 |
| 许可 | |
|---|---|
| 许可 | cULus |
| 环保 | |
|---|---|
| 环境温度 | -25 °C 至 +70 °C |
| 仓库温度 | -25 °C 至 +85 °C |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III, 无 PE- 接口 |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子，可插接） | 最大 10 mm² |
| 输出接口，（弹性端子，可插接） | 最大 10 mm² |
| 信号装置接口，（弹性端子，可插接） | 最大 2,5 mm² |
| 安装位置 | 垂直 |
| 固定方式 | DIN 支撑轨 TS35 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 55 mm |
| 高度 | 127 mm |
| 深度 | 139 mm |
| 重量 | 0.75 kg |
系列信息
一般数据
- 输入额定电压 24 Vdc
- 输出额定电流 20 - 40 A
- 环境温度 -25 °C 至 +70 °C
- 有效度： 典型 99 %
- 防护等级 IP 20
- 输出额定电压 24 Vdc
优点
- 使输出电压稳定
- 防震USB插座
- 3年保修
- 可通过能力模块进行部分扩展
- 最高40 A输出电流
- 分钟范围内的较长缓冲时间
- 超级电容器使用寿命长、免维护
- 通过旋转开关或USB接口实现参数化
