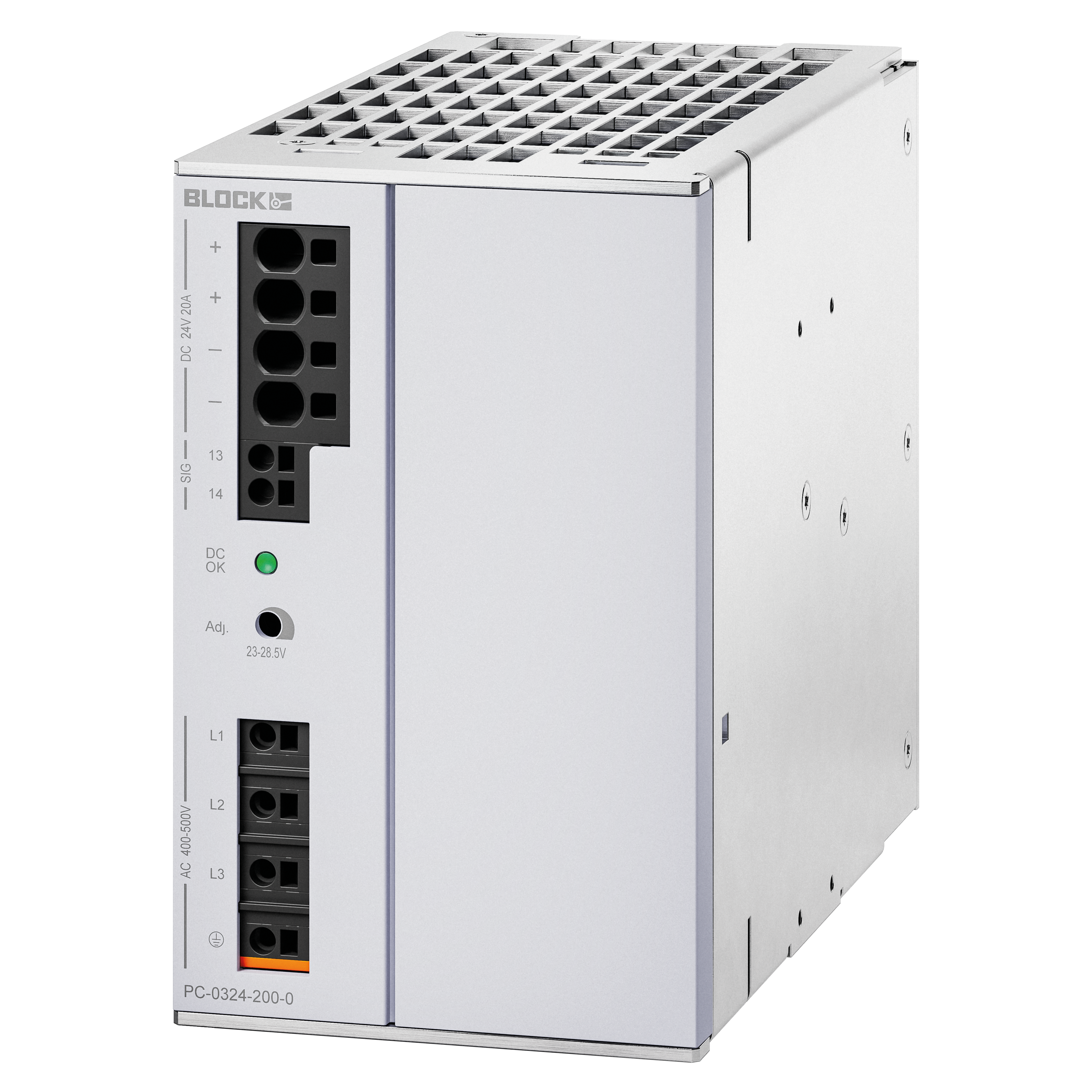

PC-0324-200-0

三相主脉冲开关电源,经济 PC 3AC

变体 PC-0324-200-0
输入额定电压 400 - 500 Vac 输出额定电压 24 Vdc 输出额定电流 20 A 特性 -
变体 输入额定电压 输出额定电压 输出额定电流 特性
PC-0324-100-0 400 - 500 Vac 24 Vdc 10 A -
PC-0324-100-2 400 - 500 Vac 24 Vdc 10 A Power Boost
PC-0324-200-0 400 - 500 Vac 24 Vdc 20 A -
PC-0324-200-2 400 - 500 Vac 24 Vdc 20 A Power Boost
PC-0324-400-0 400 - 500 Vac 24 Vdc 40 A -
PC-0324-400-2 400 - 500 Vac 24 Vdc 40 A Power Boost
PC-0324-400-6 - 不在供应 400 - 500 Vac 24 Vdc 40 A
PC-0348-200-0 400 - 500 Vac 48 Vdc 20 A -
PC-0348-200-2 400 - 500 Vac 48 Vdc 20 A Power Boost
PC-0360-160-2 400 - 500 Vac 60 Vdc 16 A Power Boost

的技术参数 PC-0324-200-0

特殊功能
特性 -
输入
输入额定电压 400 - 500 Vac
输入电压范围 320 - 575 Vac
(450 - 800 Vdc)
额定频率范围 44 Hz - 66 Hz / 0 Hz
输入额定电流(额定负载) 3 x 1,21 A (400 Vac) / 1,03 A (500 Vac)
接通电流限制装置 < 30 A, NTC
输入保险 内部 -
推荐与保护装置,LS 开关 6 A, 10 A, 16 A, 特性 B, C
支撑轨过压保护 变阻器
输出
输出额定电压 24 Vdc
输出电压范围 23 – 28,5 Vdc
输出额定电流 20 A
输出电流限制 典型 22 A (恒定电流)
Power Boost -
LS 保护开关的触发 最大 B6/C4/K4 @ 6mm²/20m
可并联
可串接
损耗功率 空载/额定负载 4,03 W / 42,53 W (400 Vac)
余波(额定负载) 典型 30 mVss
有效度 典型 92 %
电源恢复强度 最大 35 Vdc
输出过压保护(OVP) 最大 40 Vdc
信号装置
状态显示 LED 绿
信号输出 继电器触点
许可
许可 cURus, cULus, GL (in Vorbereitung), EAC
环保
冷却方法 自然循环
环境温度 -25 °C ... +70 °C
仓库温度 -25 °C ... +85 °C
轻载 -2,5 %/K > +55 °C
必要最小间隔(侧面) 0 mm
必要最小间隔(上/下) 50 mm
安装位置 DIN TS35 标准轨 水平
安全性 和 防护等级
MTBF 符合 IEC 61709 (SN 29500) > 500 000 h
防护等级 IP 20
防护等级 I, 有 PE 接口
接口 和 安装
信号装置接口 (Push-in) max 2,5 mm²
输入接口 (Push-in) max 2,5 mm²
输出接口 (Push-in) max 6 mm²
尺寸 和 重量
宽度 80 mm
高度 127 mm
深度 160 mm
重量 1.51 kg

系列信息

一般数据
  • 输出额定电压 24 Vdc, 48 Vdc, 60 Vdc
  • 防护等级 IP 20
  • 环境温度 -25 °C 至 +70 °C
  • 输出额定电流 10 - 40  A
  • 输入额定电压 3 x 400 - 500 Vac
优点
  • 稳定且可设置的输出电压
  • 3年保修
  • 防止高达4kV的瞬态过电压
  • 坚固耐用的支撑轨固定装置通过锌压铸获得
  • 推入式连接技术
  • 可选 50% Power Boost (PC-03xx-xxx-2)
  • 快速触发线缆保护开关
  • DC OK 信号装置
  • 可并联
