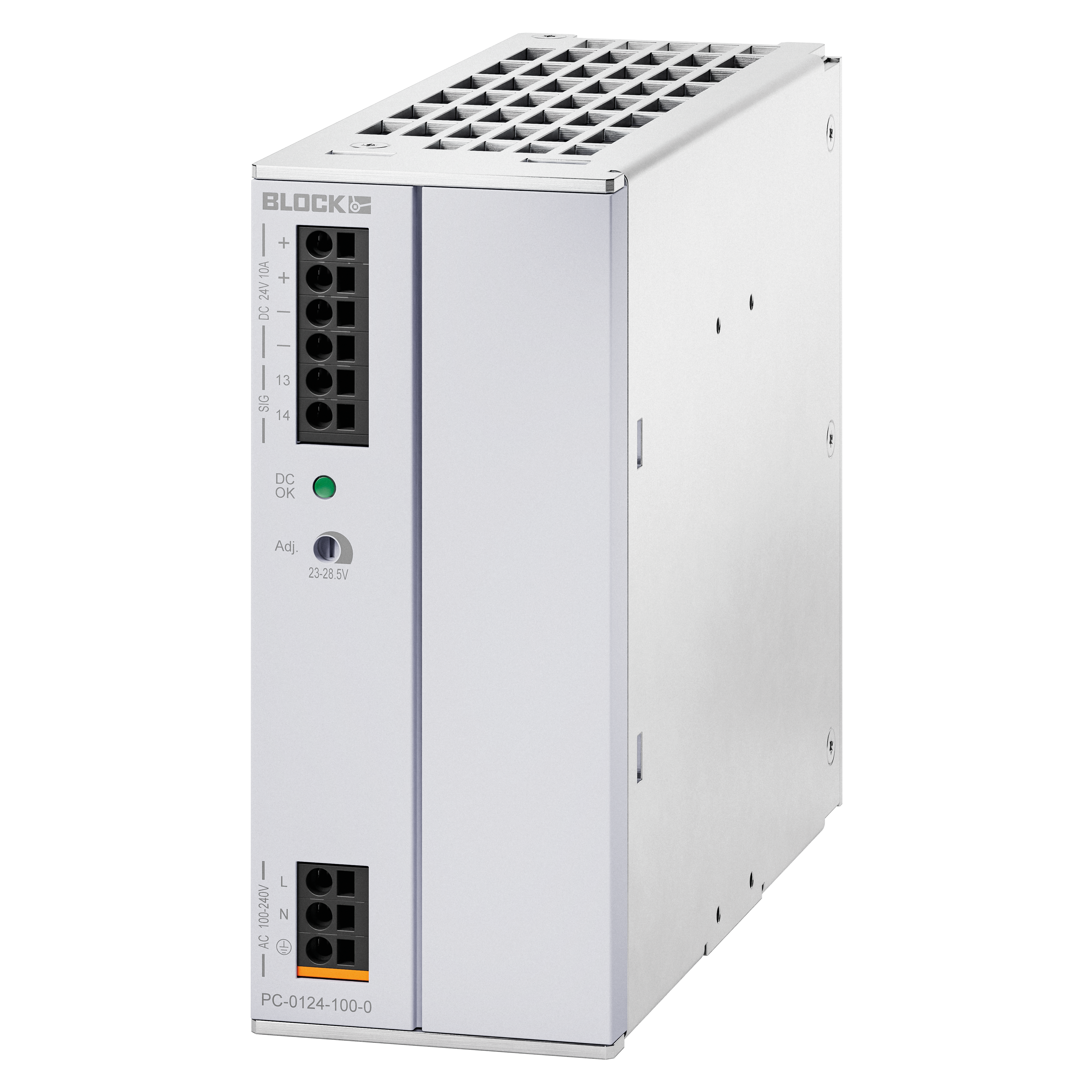

PC-0124-100-4
主脉冲开关电源，经济 PC 1AC
输入额定电压
100 - 240 Vac
输出额定电压
24 Vdc
输出额定电流
10 A
特性
| 变体 | 输入额定电压 | 输出额定电压 | 输出额定电流 | 特性 | |
|---|---|---|---|---|---|
| PC-0112-150-0 | 100 - 240 Vac | 12 Vdc | 15 A | 有效浪涌电流限制 | |
| PC-0124-050-0 | 100 - 240 Vac | 24 Vdc | 5 A | - | |
| PC-0124-050-4 | 100 - 240 Vac | 24 Vdc | 5 A | ||
| PC-0124-100-0 | 100 - 240 Vac | 24 Vdc | 10 A | 有效浪涌电流限制 | |
| PC-0124-100-4 | 100 - 240 Vac | 24 Vdc | 10 A | ||
| PC-0124-200-0 | 100 - 240 Vac | 24 Vdc | 20 A | 有效浪涌电流限制 | |
| PC-0124-200-4 - 不在供应 | 100 - 240 Vac | 24 Vdc | 20 A | ||
| PC-0148-050-0 | 100 - 240 Vac | 48 Vdc | 5 A | 有效浪涌电流限制 | |
| PC-0148-100-0 | 100 - 240 Vac | 48 Vdc | 10 A | 有效浪涌电流限制 |
的技术参数 PC-0124-100-4
| 输入 | |
|---|---|
| 输入额定电压 | 100 - 240 Vac |
| 输入电压范围 | 85 - 264 Vac (120 - 372 Vdc) |
| 输入电压轻载 | -2,5 %/Vac < 100 Vac |
| 额定频率范围 | 44 Hz - 66 Hz / 0 Hz |
| 输入额定电流（额定负载） | 2,74 A (100 Vac) / 1,25 A (230 Vac) |
| 接通电流限制装置 | < 30 A, NTC |
| 接通时间 | 1,3 s (100 Vac) / 0,25 s (230 Vac) |
| 电源中断桥接（额定负载） | 15 ms (100 Vac) / 17 ms (230 Vac) |
| 功率系数 | 0,92 |
| 输入保险 内部 | 6,3 AT |
| 推荐与保护装置，LS 开关 | 10 A, 16 A, 特性 B, C |
| 支撑轨过压保护 | 变阻器 |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 输出电压范围 | 23 – 28,5 Vdc |
| 输出额定电流 | 10 A |
| 输出电流限制 | 典型 11 - 13 A (恒定电流) |
| LS 保护开关的触发 | 最大 B4 |
| 可并联 | 是 |
| 可串接 | 是 |
| 损耗功率 空载/额定负载 | 6,6 W / 24,4 W (230 Vac) |
| 最大损耗功率 | 31,3 W (100 Vac / 24 V / 10 A) |
| 余波（额定负载） | 典型 50 mVss |
| 有效度 | 典型 91 % |
| 电源恢复强度 最大 | 35 Vdc |
| 输出过压保护(OVP) | 最大 40 V |
| 信号装置 | |
|---|---|
| 型号LED和信号输出的切换阈值（DC OK) | Uout > 21,5 V |
| 许可 | |
|---|---|
| 许可 | cURus, cULus (UL 60601) |
| 环保 | |
|---|---|
| 冷却方法 | 自然循环 |
| 环境温度 | -25 °C ... +70 °C |
| 仓库温度 | -25 °C ... +85 °C |
| 轻载 | -5 %/K > +60 °C @ 196 - 264 Vac -2,5 %/K > +50° C @ 85 - 195 Vac |
| 必要最小间隔（侧面） | 0 mm |
| 必要最小间隔（上/下） | 50 mm |
| 安装位置 | DIN TS35 标准轨 水平 |
| 安全性 和 防护等级 | |
|---|---|
| MTBF 符合 IEC 61709 (SN 29500) | > 500 000 h |
| 防护等级 | IP 20 |
| 防护等级 | I |
| 接口 和 安装 | |
|---|---|
| 信号装置接口 (Push-in) | - |
| 输入接口 (Push-in) | - |
| 输出接口 (Push-in) | 最大 2.5 mm² |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 42 mm |
| 高度 | 127 mm |
| 深度 | 136 mm |
| 重量 | 0.65 kg |
系列信息
一般数据
- 防护等级 IP 20
- 输入额定电压 AC 100 - 240 V
- 输出额定电压 12 - 48 Vdc
- 输出额定电流 5 - 20 A
- 环境温度 -25 °C 至 +70 °C
- 有效度至 93 %
优点
- 快速触发线缆保护开关
- 稳定且可设置的输出电压
- 可并联
- DC OK 信号装置
- 3年保修
- 过压保护至4kV
- 坚固耐用的支撑轨固定装置通过锌压铸获得
- 推入式连接技术
