MR3 400/18

电机电抗器 MR3 400

变体 MR3 400/18
测量电压 3 x 400 Vac 测量电流 18 A 适用电机额定功率 约 [kW] 7.50 kW
变体 测量电压 测量电流 适用电机额定功率 约 [kW]
MR3 400/2,5 3 x 400 Vac 2.5 A 0.75 kW
MR3 400/4 3 x 400 Vac 4 A 1.10 kW
MR3 400/6 3 x 400 Vac 6 A 2.20 kW
MR3 400/8 3 x 400 Vac 8 A 3.00 kW
MR3 400/10 3 x 400 Vac 10 A 4.00 kW
MR3 400/13 3 x 400 Vac 13 A 5.50 kW
MR3 400/18 3 x 400 Vac 18 A 7.50 kW
MR3 400/24 3 x 400 Vac 24 A 11.00 kW
MR3 400/30 3 x 400 Vac 30 A 15.00 kW
MR3 400/37 3 x 400 Vac 37 A 18.50 kW
MR3 400/42 3 x 400 Vac 42 A 22.00 kW
MR3 400/48 3 x 400 Vac 48 A 22.00 kW
MR3 400/61 3 x 400 Vac 61 A 30.00 kW

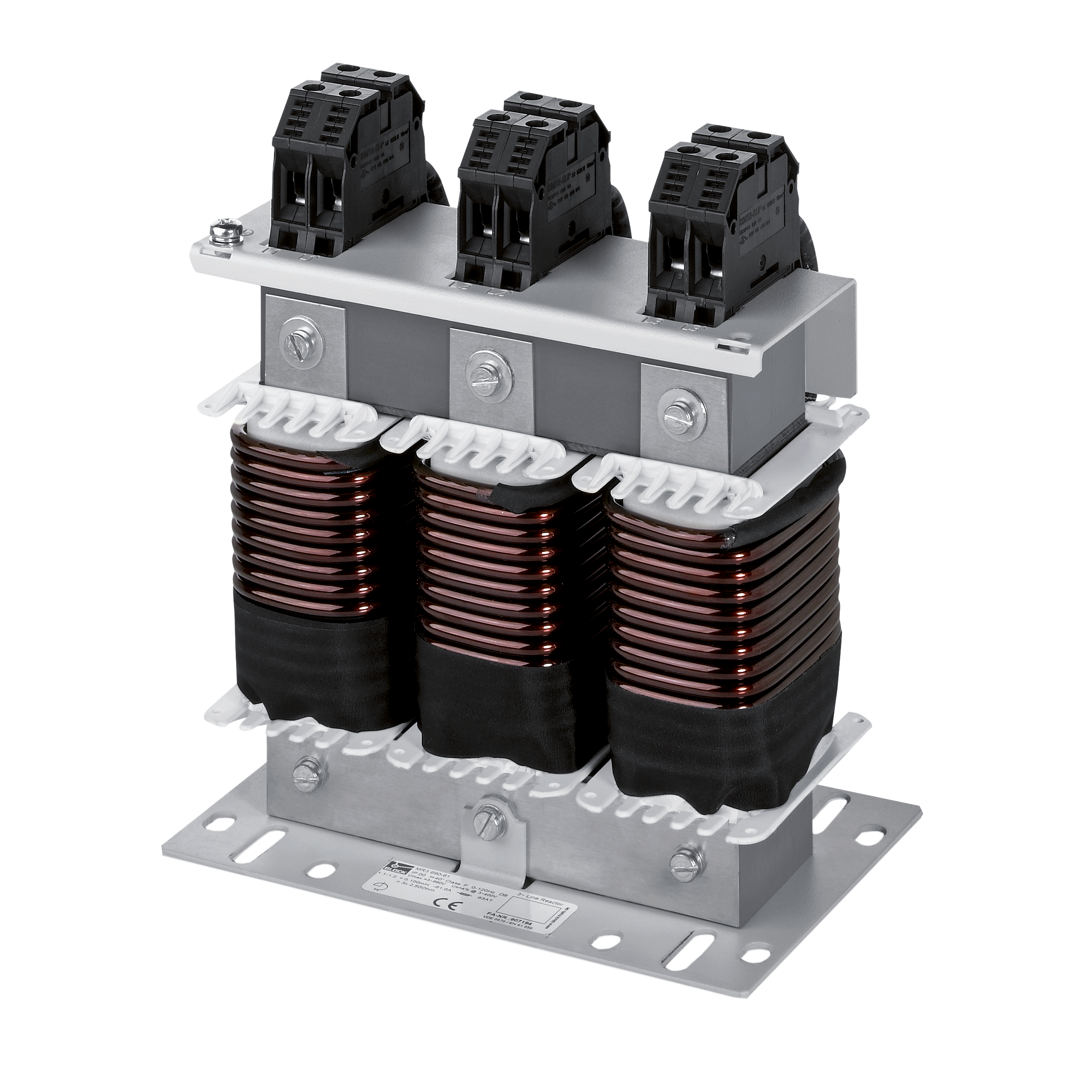

...的插图 BLOCK 商品: MR3 400/18

的技术参数 MR3 400/18

运营数据
测量电压 3 x 400 Vac
电压范围 3 x 0 - 500 Vac
测量电流 18 A
适用电机额定功率 约 [kW] 7.50 kW
电感´ 0.350 mH
测量频率 0 - 50 Hz
时钟频率 3 - 8 kHz
许可
许可 cURus
环保
环境温度 最大 40 °C
安全性 和 防护等级
类型 开放式
防护等级 IP 00
防护等级(预备) I
检测电压 4000 Vac, 50 Hz
绝缘材料级 VDE=F, UL=class 130
接口 和 安装
相 接口 螺栓端子 4 mm²
PE 接口 螺栓, M5
固定方式 支撑角铁
固定螺栓 M4
尺寸 和 重量
宽度 120 mm
高度 140 mm
深度 140 mm
重量 2.1 kg

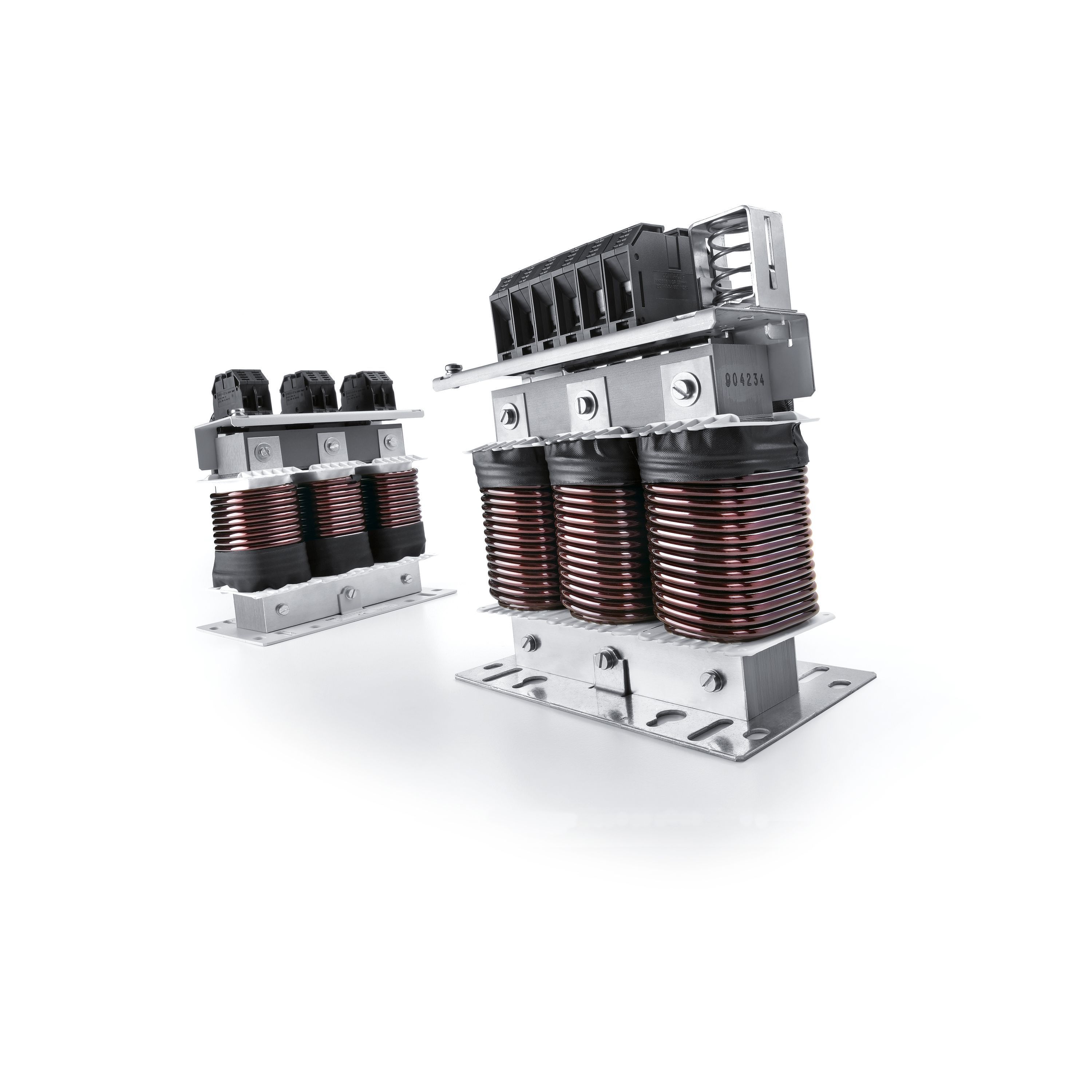

系列信息

一般数据
  • 适用脉冲频率 3 至 8 kHz
  • 防护等级 IP 00
  • 测量电压 3 x 400 Vac
  • 测量频率 0 至 50 Hz
  • 电感 2,55 - 0,10 mH
  • 绝缘材料级 B/F
  • 环境温度 最大 40°C
  • 适用电机额定功率 0,75 - 30 kW
  • 测量电流 2,5 - 61,0 A
优点
  • 高效
  • 减少电流泄露
  • 变频器时钟信号的阻尼
  • 边缘陡峭度阻尼
  • 通过真空浸透达到绝佳的防腐与低噪性能
