HFD 510-500/130

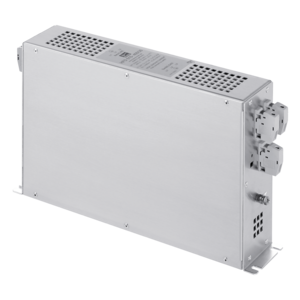

无线干扰抑制滤波器 HFD 510
变体 HFD 510-500/130
测量电压
3 x 520 Vac
测量电流
3 x 130 A
放电电流 (50 Hz)*
42.00 mA
| 变体 | 测量电压 | 测量电流 | 放电电流 (50 Hz)* | |
|---|---|---|---|---|
| HFD 510-400/8 - 不在供应 | 3 x 480 Vac | 3 x 8 A | 4.00 mA | |
| HFD 510-400/16 - 不在供应 | 3 x 480 Vac | 3 x 16 A | 19.00 mA | |
| HFD 510-400/25 - 不在供应 | 3 x 480 Vac | 3 x 25 A | 17.00 mA | |
| HFD 510-400/35 - 不在供应 | 3 x 480 Vac | 3 x 35 A | 22.00 mA | |
| HFD 510-400/50 - 不在供应 | 3 x 480 Vac | 3 x 50 A | 18.00 mA | |
| HFD 510-400/80 - 不在供应 | 3 x 480 Vac | 3 x 80 A | 31.00 mA | |
| HFD 510-400/180 - 不在供应 | 40.00 mA | |||
| HFD 510-500/8 | 3 x 520 Vac | 3 x 8 A | 4.00 mA | |
| HFD 510-500/16 | 3 x 520 Vac | 3 x 16 A | 20.00 mA | |
| HFD 510-500/25 | 3 x 520 Vac | 3 x 25 A | 18.00 mA | |
| HFD 510-500/35 | 3 x 520 Vac | 3 x 35 A | 24.00 mA | |
| HFD 510-500/50 | 3 x 520 Vac | 3 x 50 A | 20.00 mA | |
| HFD 510-500/80 | 3 x 520 Vac | 3 x 80 A | 33.00 mA | |
| HFD 510-500/130 | 3 x 520 Vac | 3 x 130 A | 42.00 mA | |
| HFD 510-500/180 | 3 x 520 Vac | 3 x 180 A | 43.00 mA |
下载
技术文档
数据表
许可 / 制造商声明
Manufacturer's declaration to EN 60939-2
的技术参数 HFD 510-500/130
| 运营数据 | |
|---|---|
| 测量电压 | 3 x 520 Vac |
| 电压范围 | 0 - 3 x 520 Vac |
| 测量电流 | 3 x 130 A |
| 放电电流 (50 Hz)* | 42.00 mA |
| 放电电流 (50 Hz)** | 402.00 mA |
| 测量频率 | 50 - 60 Hz |
| 抗过载性 | 150 %, 短时间 |
| 环保 | |
|---|---|
| 气候等级 | 25/085/21[与 EN 60068-1 要求一致] |
| 环境温度 最大 | 40 °C |
| 安全性 和 防护等级 | |
|---|---|
| 类型 | 金属壳体 |
| 防护等级 | IP 20 |
| 防护等级（预备） | I |
| 检测电压 | 2150 Vdc 相/相, 2700 Vdc 相/PE |
| 接口 和 安装 | |
|---|---|
| 相 接口 | 螺栓端子 95 mm² |
| PE 接口 | 螺栓, M10 |
| 固定方式 | 固定尾板 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 438 mm |
| 高度 | 240 mm |
| 深度 | 110 mm |
| 重量 | 6.80 kg |
| 脚注 | |
|---|---|
| * | 测量放电电流，是否符合 IEC 38 ±10 %的最大许可输入电压波动 |
| ** | 2 相断电时的放电电流 |
系列信息
一般数据
- 测量电流 3 x 8 - 3 x 180 A
- 测量电压 3 x 520 Vac
- 电压范围 0 - 3 x 480 - 520 Vac
- 放电电流 4,00 - 43,00 mA
- 防护等级 IP 20
优点
- 连接负载抗干扰能力的提升
- 适用极高要求
- 两级滤波器方案
- 抵抗经线路传导的干扰源有效滤波效应
