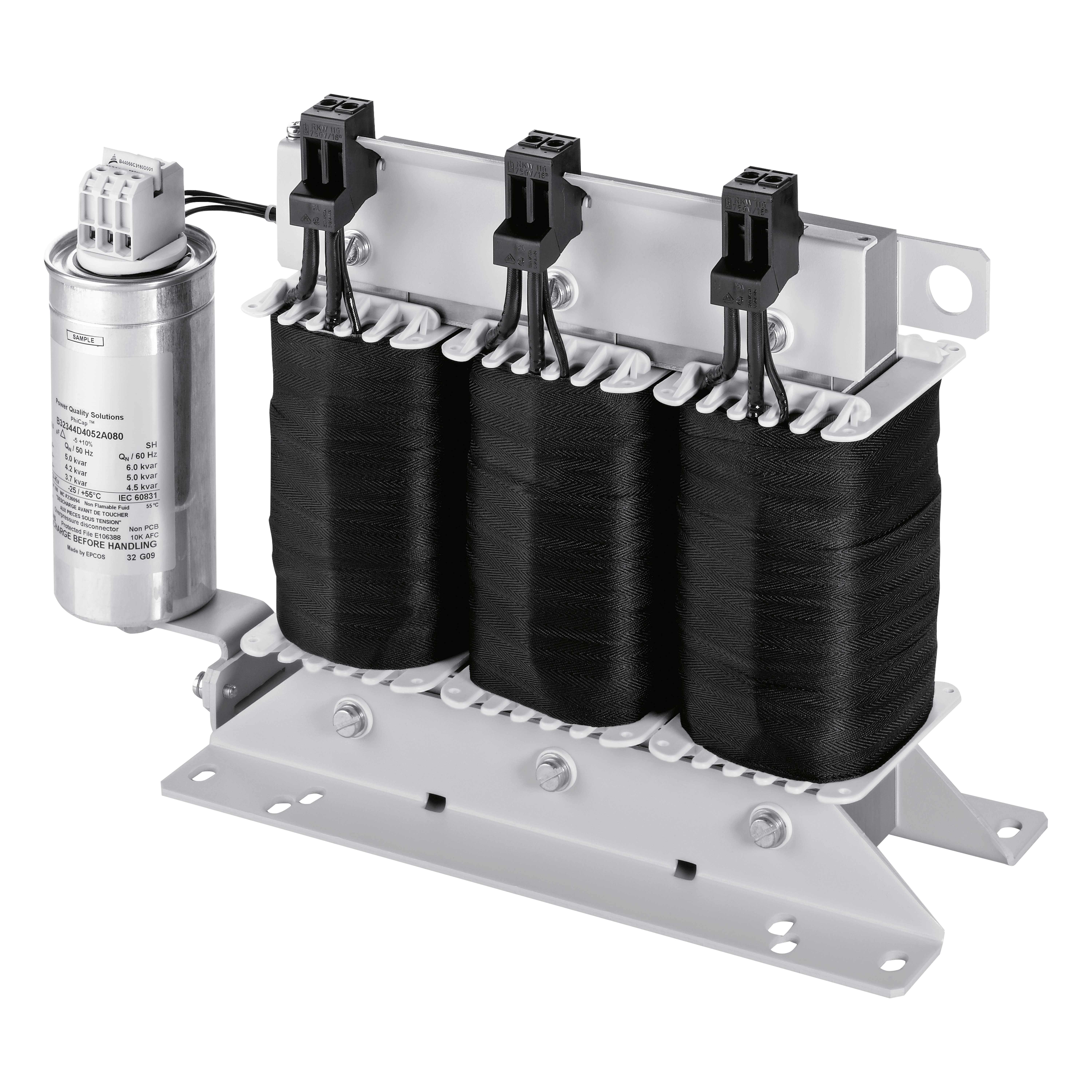

HF1K 7-400
谐波滤波器 HF1K 400
测量电压
3 x 400 Vac
测量电流
3 x 10 A
负载的额定功率*
5,5 kW
| 变体 | 测量电压 | 测量电流 | 负载的额定功率* | |
|---|---|---|---|---|
| HF1K 7-400 | 3 x 400 Vac | 3 x 10 A | 5,5 kW | |
| HF1K 13-400 | 3 x 400 Vac | 3 x 19 A | 11 kW | |
| HF1K 18-400 | 3 x 400 Vac | 3 x 26 A | 15 kW | |
| HF1K 24-400 | 3 x 400 Vac | 3 x 35 A | 20 kW | |
| HF1K 30-400 | 3 x 400 Vac | 3 x 43 A | 26 kW | |
| HF1K 50-400 | 3 x 400 Vac | 3 x 73 A | 45 kW | |
| HF1K 70-400 | 3 x 400 Vac | 3 x 101 A | 63 kW | |
| HF1K 100-400 | 3 x 400 Vac | 3 x 144 A | 90 kW |
下载
技术文档
数据表
许可 / 制造商声明
COA UL 508 & CSA 22.2
COC UL 508 & CSA 22.2
EU-Declaration of Conformity
CAD/CAE数据
3D-CAD-Model (STEP)
ePlan Makro
的技术参数 HF1K 7-400
| 运营数据 | |
|---|---|
| 测量电压 | 3 x 400 Vac |
| 电压范围 | 360-440 Vac |
| 测量电流 | 3 x 10 A |
| THD-I | 5 % (额定负载下) |
| 负载的额定功率* | 5,5 kW |
| 负载说明 | 通过带 B6U 输入整流器的变频器获得平衡荷载 |
| 抗过载性 | 150 % 持续 60 秒，每 10 分钟 |
| 损耗功率 | 90.0 W |
| 有效度 | 99.0 % |
| 电容空载无效功率 | 1.7 kVAr |
| 输入 | |
|---|---|
| 测量频率 | 50 - 60 Hz |
| 许可 | |
|---|---|
| 许可 | cURus |
| 环保 | |
|---|---|
| 环境温度 | -10 摄氏度至 +40 摄氏度 无冷凝 |
| 冷却方法 | AN |
| MTBF | >500.000 h 在 40° C / 400 Vac 的情况下 |
| 安全性 和 防护等级 | |
|---|---|
| 类型 | 开放式 |
| 绝缘材料级 | H |
| 防护等级 | IP 00 |
| 防护等级 | I |
| 接口 和 安装 | |
|---|---|
| 相 接口 | 螺栓端子 10 mm² |
| PE 接口 | 螺栓, M6 |
| 固定方式 | 固定尾板 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 375 mm |
| 深度 | 236 mm |
| 高度 | 235 mm |
| 重量 | 14.0 kg |
| 脚注 | |
|---|---|
| * | 电机 IE2 有效度和预设度 >96 % 为前提 |
系列信息
一般数据
- 防护等级 IP 00
- 负载的额定功率 5,5 - 90 kW
- 环境温度 -10 °C 至 +45 °C
- 绝缘材料级 H
- 测量电压 3 x 400 Vac
- THD-I <8 % 标称模式下
- 测量电流 3 x 10 - 3 x 144 A
优点
- 带最小电容空载无功功率的谐波滤波器
- HF1K 作为适用多个变频器的中央蜂鸣过滤器
- 针对带非稳压 B6U 二极管整流器的设备的电源正弦电流消耗
- 符合 EN 61000-3-2, EN 61000-3-12
- 遵守 IEEE 519,D-A-CH-CZ 情况下支持
- 功率系数 >0,95 在额定电流情况下
- 对于 4% uK 来说电源扼流圈几乎没有中间回路电压降
- 可在 50 - 60 Hz 之间运行
- 良好的防腐蚀和通过真空浸透 确保较小的噪声
