EB-PMM

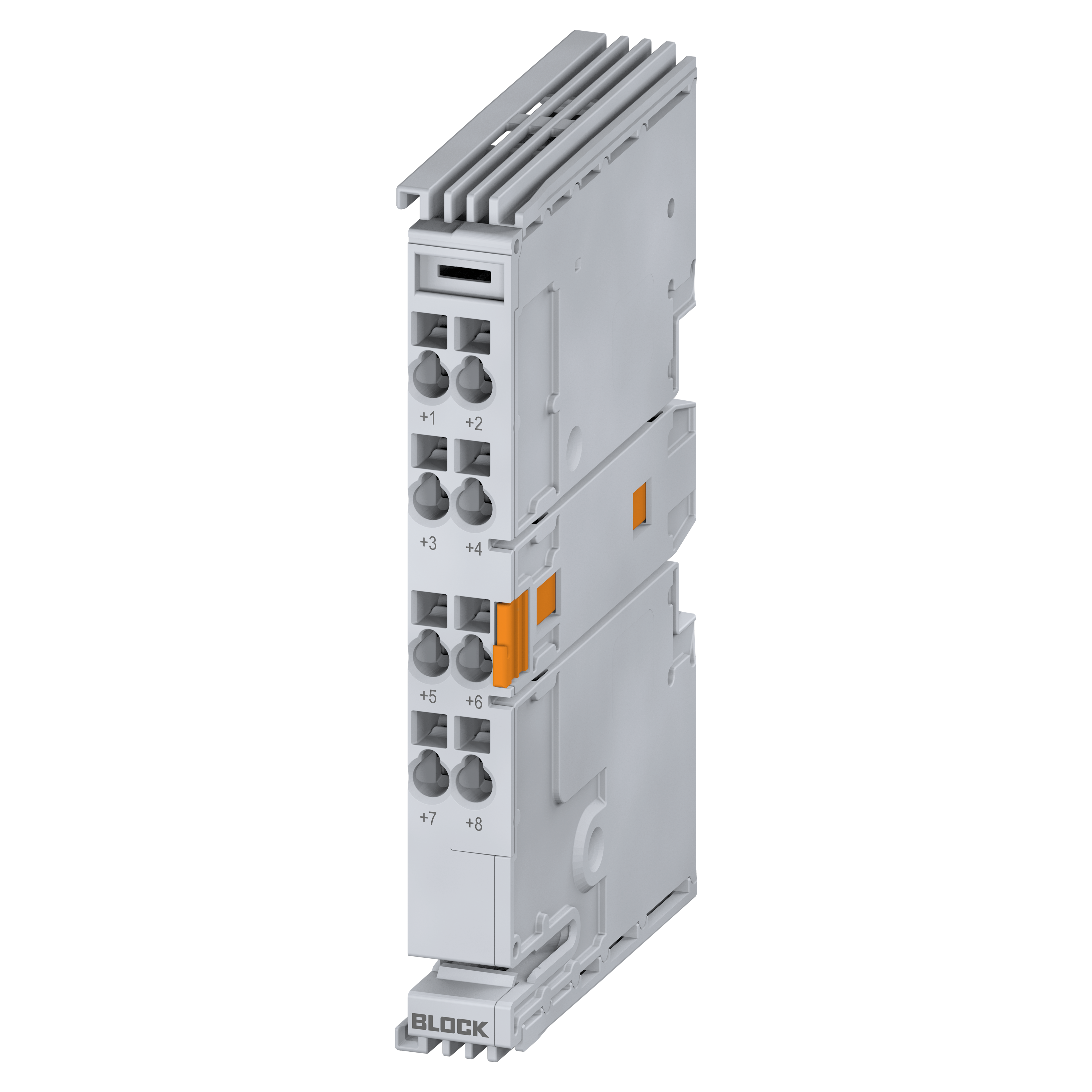

输出扩展模块 EB-PMM
输入额定电压
24 Vdc
输出额定电压
24 Vdc
| 变体 | 输入额定电压 | 输出额定电压 | |
|---|---|---|---|
| EB-PMM | 24 Vdc | 24 Vdc |
的技术参数 EB-PMM
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 输入电压范围 | 18 – 30 Vdc |
| 模块最大持续电流 | 10 A |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 出入和输出端之间的最大电压降 | 8 mV |
| 电源恢复强度 最大 | 35 Vdc |
| 环保 | |
|---|---|
| 环境温度 | -25 °C ... +70 °C |
| 冷却方法 | 自然循环 |
| 必要最小间隔（上/下） | 30 mm |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 脏污度 | 2 |
| 接口 和 安装 | |
|---|---|
| 24 V 输出端子 | "+1" ... "+8" 8 x 0,08 – 2,5 mm² |
| 安装位置 | DIN TS35 标准轨 水平 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 12 mm |
| 高度 | 99.0 mm |
| 深度 | 60.0 mm |
| 重量 | 40.0 g |
系列信息
一般数据
- 防护等级 IP 20
- 输入额定电压 24 Vdc
- 输出额定电压 24 Vdc
- 环境温度 -25 °C ... +70 °C
- 输出扩展模块，用于右侧串联在保护开关通道的EasyB上。 作为接线盒的代替物，提供8个其他的接线柱位置作为保护开关的+24V输出端。
优点
- 左侧断路器的八个附加端子点
- 根据保护开关通道可串联最多三个电势放大模块
