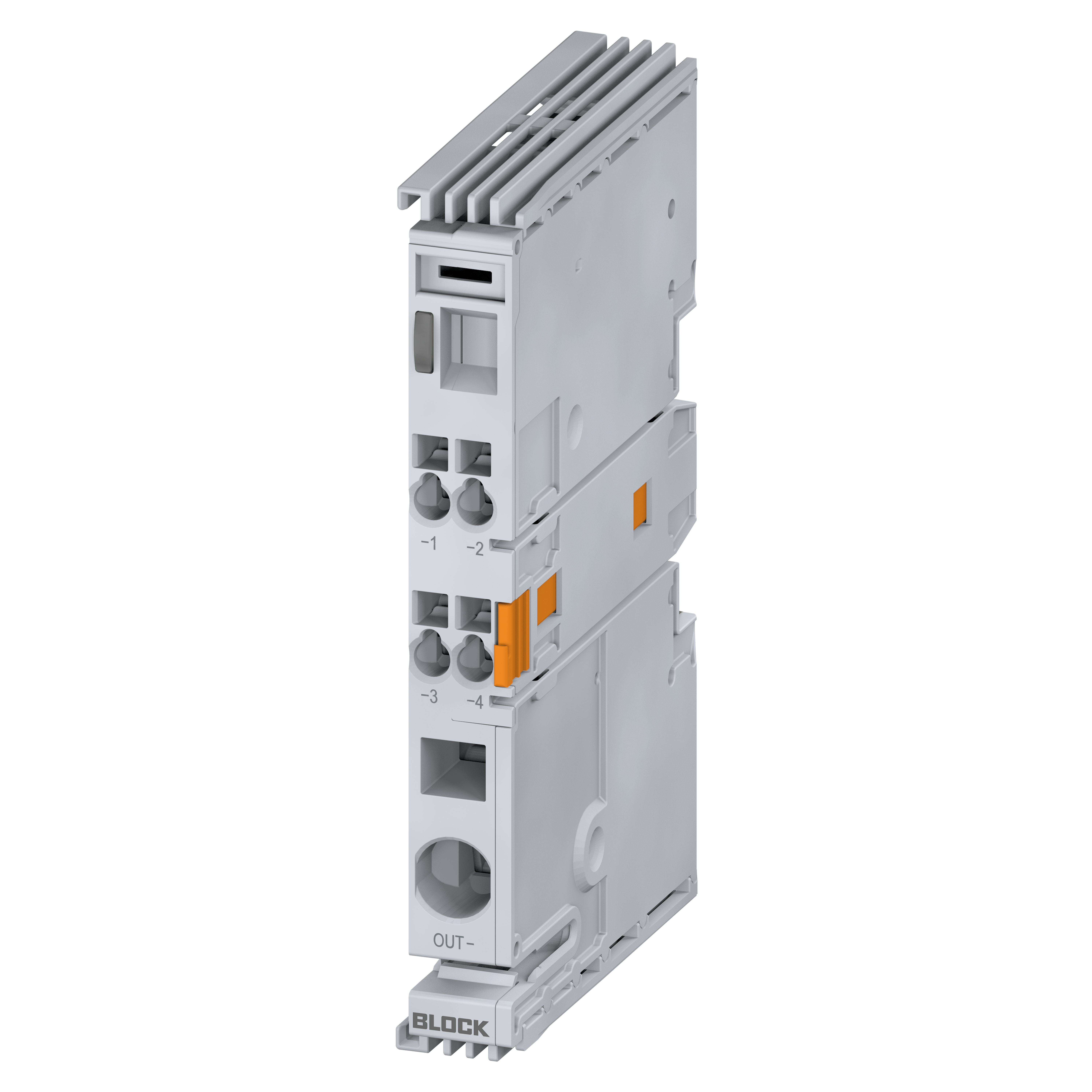

EB-GND4
接地分布模块 EB-GND
的技术参数 EB-GND4
| 输入 | |
|---|---|
| 输入额定电压 | 12/24/48 Vdc |
| 模块最大持续电流 | 10 A |
| 输入额定电流 | 4 x 10 A |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 出入和输出端之间的最大电压降 | 8 mV |
| 输出电流 | 最大 40 A |
| 电源恢复强度 最大 | 35 Vdc |
| 许可 | |
|---|---|
| 许可 | cULus, DNV GL |
| 环保 | |
|---|---|
| 环境温度 | -25 °C … +70 °C |
| 仓库温度 | -40 °C … +85 °C |
| 冷却方法 | 自然循环 |
| 必要最小间隔（上/下） | 30 mm |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 脏污度 | 2 |
| 接口 和 安装 | |
|---|---|
| 0 V 输出端子 | "OUT -" 1,5 – 16 mm² |
| 0 V 输入端子 | "-1" ... "-4" 4 x 0,08 – 2,5 mm² |
| 安装位置 | DIN TS35 标准轨 水平 |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 12 mm |
| 高度 | 99 mm |
| 深度 | 60 mm |
| 重量 | 0.040 kg |
| 设备 | |
|---|---|
| 横向连接器 | EB-BAR用于桥接模块 |
系列信息
一般数据
- 环境温度 -25 °C … +70 °C
- 输入额定电压 12/24/48 Vdc
- 防护等级 IP 20
- 输出额定电流 最大40 A
优点
- EB-GND4：最高向电源反馈40 A输出
- 带4或8个输入的0 V集电极端子
- 每个模块的总电流最高40 A
