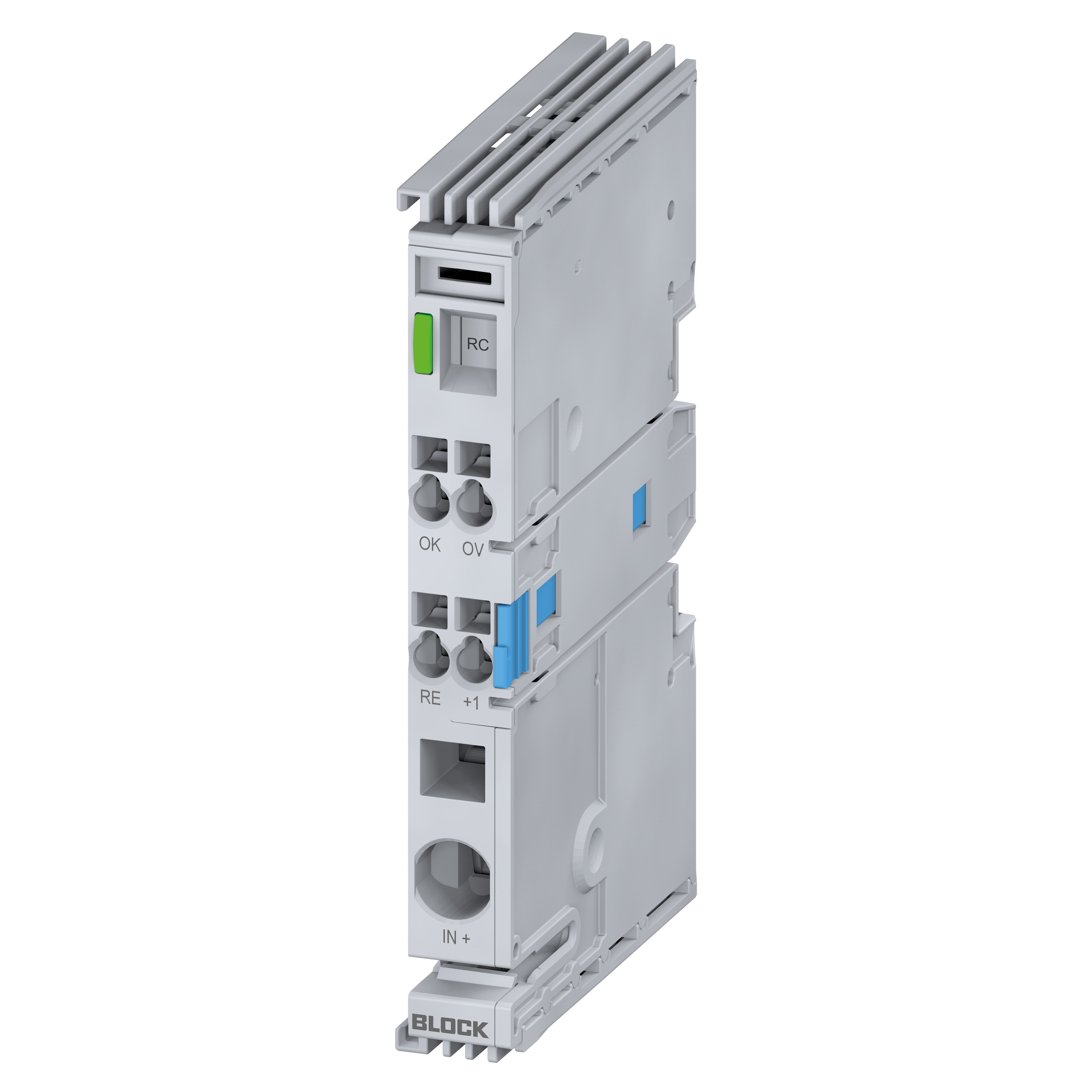

EB-3824-100-0

单通道断路器 EasyB

变体 EB-3824-100-0
输入额定电压 24 Vdc 输出额定电流 0.5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)
变体 输入额定电压 输出额定电流
EB-0824-100-0 24 Vdc 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)
EB-0824-100-4 24 Vdc 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)
EB-1824-010-0 24 Vdc 1 A
EB-1824-020-0 24 Vdc 2 A
EB-1824-030-0 24 Vdc 3 A
EB-1824-040-0 24 Vdc 4 A
EB-1824-060-0 24 Vdc 6 A
EB-1824-080-0 24 Vdc 8 A
EB-1824-100-0 24 Vdc 10 A
EB-3824-100-0 24 Vdc 0.5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)

的技术参数 EB-3824-100-0

输入
输入额定电压 24 Vdc
供给输入电压的最大余波/脉动 3 %
输入电压范围 18 - 30 Vdc
模块最大持续电流 10 A
每个端子极最大持续电流 10 A (-), 40 A (+)
接通输出端的必要输入电压 17,5 Vdc (关断阈值 16,7 Vdc ),
± 0.7 Vdc
最大损耗功率 1,2 W - 2,5 W
过压保护 抑制二极管 33 Vdc
空载时的静态电流 39 mA @ 24 Vdc
空载时的损耗功率 1,17 W @ 24 Vdc
最大接通电容量 50-110 mF
@ 24 Vdc/ 2,5 mm²/2,5 m
输出
输出额定电压 24 Vdc
出入和输出端之间的最大电压降 130 mV
模块初始化时间 52 ms
通道接通延迟 min. 50 ms / max. 5 s
输出关断后的等待时间(热释放) 500 ms (短路) ... 5 s (过载)
每通道最大负载电容量 50 mF - 110 mF
输出并联 未许可
输出串接 未许可
电源恢复强度 最大 35 Vdc
输出额定电流 0.5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)
有效度 99.0 %
输出电流限制 典型 额定电流 x 1,25 (@ 1-10 A)
典型 额定电流 x 2,5 (@ 0,5 A)
信号装置
总线通信 读出:-状态(触发、开启、关闭)
-设定/实际电流 m
-输入电压:
-固件版本/序列号
可写:-状态(开启、关闭、重置)
状态显示 LED(红色,绿色,黄色)绿色: 通道打开 绿色闪烁: 过电流(>90%)红色: 通道关闭 红色闪烁: 通道关闭 热释放 黄色闪烁: 触发和热释放
信号输出 起始状态,防短路 DC 24 V,最大25 mA high = 故障, low = 通道关闭
信号输入(ON/OFF/Reset) 重置输入
等级 高=最小15V,最大30V
等级 低=最小0V,最大5V
许可
许可 cURus, cULus, DNV GL
环保
冷却方法 自然循环
环境温度 -13 °F … +158 °F
仓库温度 -25 °C … +85 °C
轻载 max. +60 °C > 6A
相对湿度 5 … 96 %, 摄氏度 无冷凝
必要最小间隔(侧面) 0 mm
必要最小间隔(上/下) 30 mm
安全性 和 防护等级
防护等级 IP 20
防护等级 III, 无 PE- 接口
脏污度 2
接口 和 安装
输入接口,(弹性端子) max. 16 mm²
输出接口,(弹性端子) max 2,5 mm² (1 x "+")
信号装置接口,(弹性端子) max. 2,5 mm²
安装位置 DIN TS35 标准轨 水平
尺寸 和 重量
宽度 12 mm
高度 99 mm
深度 60 mm
重量 0.042 kg

系列信息

一般数据
  • 可串联最多40个安全通道
  • 环境温度 -25 °C 至 +70 °C
  • 触发和关闭通道的综合信号输出端
  • 电流限制
  • 防护等级 IP 20
  • 用于显示状态的多彩 LED 和按键
  • 有效度 99 %
  • 24 Vdc 单通道保护开关系统
优点
  • 可选配远程低压关断
  • 通过串联的电势增大模块的附加负荷输出端
  • 自动信道分配
  • 通过通信模块可选择通信
  • 触发电流可选择的设置可能性
  • 可选择负载相关激活
  • 带共同复位输入的版本
  • 3年保修
