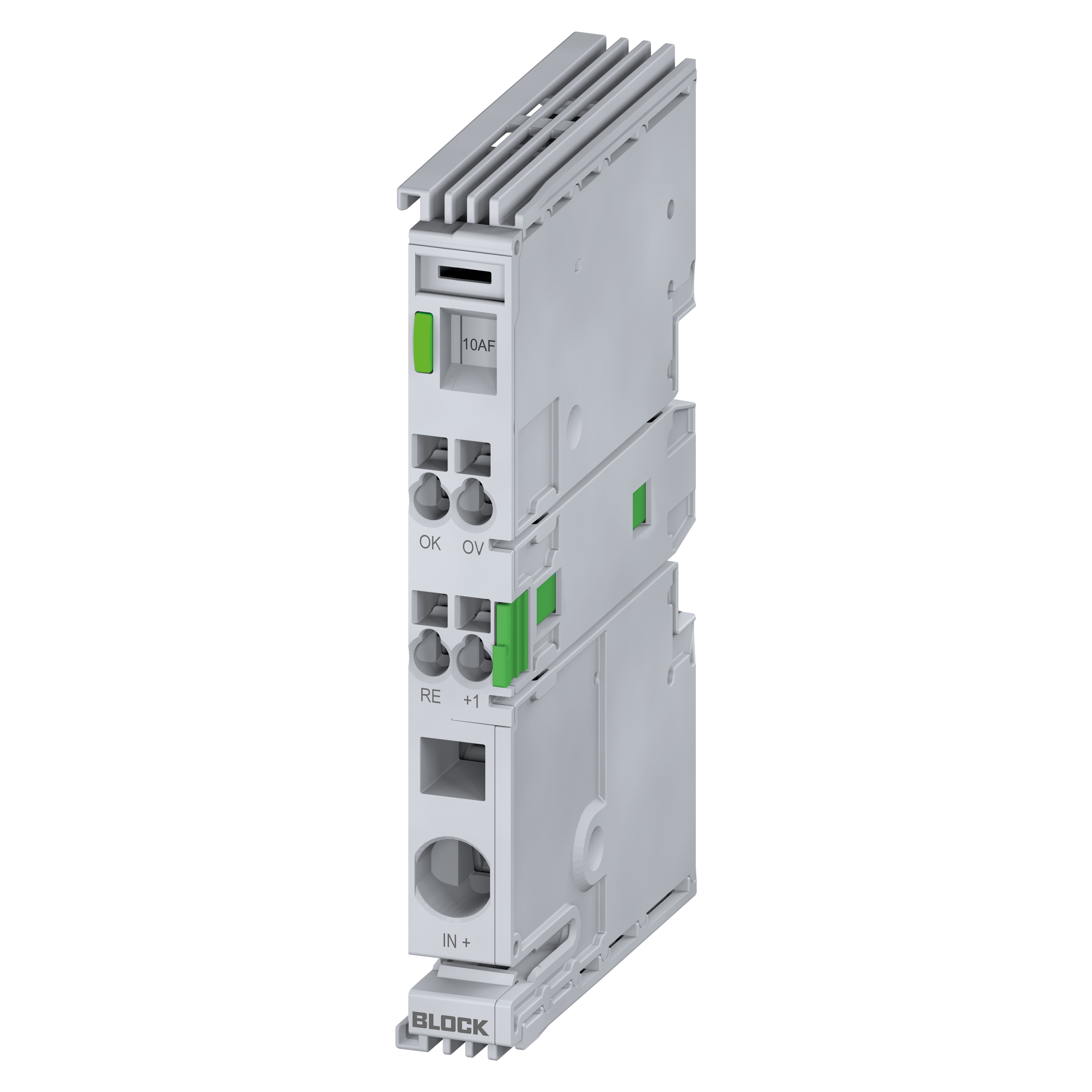

EB-1724-100-0F
单通道断路器 EasyB
变体 EB-1724-100-0F
输入额定电压
24 Vdc
输出额定电流
10 A
| 变体 | 输入额定电压 | 输出额定电流 | ||
|---|---|---|---|---|
| EB-0724-100-0F | 24 Vdc | 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A) | ||
| EB-1724-010-0F | 24 Vdc | 1 A, NEC Class 2 | ||
| EB-1724-020-0F | 24 Vdc | 2 A, NEC Class 2 | ||
| EB-1724-030-0F | 24 Vdc | 3 A, NEC Class 2 | ||
| EB-1724-040-0F | 24 Vdc | 4 A, NEC Class 2 | ||
| EB-1724-060-0F | 24 Vdc | 6 A | ||
| EB-1724-080-0F | 24 Vdc | 8 A | ||
| EB-1724-100-0F | 24 Vdc | 10 A | ||
| EB-1724-160-0F | 24 Vdc | 16 A | ||
| EB-3724-100-0F | 24 Vdc | 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A) |
的技术参数 EB-1724-100-0F
| 输入 | |
|---|---|
| 输入额定电压 | 24 Vdc |
| 供给输入电压的最大余波/脉动 | 3 % |
| 输入电压范围 | 18 - 30 Vdc |
| 模块最大持续电流 | 10 A |
| 每个端子极最大持续电流 | 10 A (-), 40 A (+) |
| 接通输出端的必要输入电压 | 17,5 Vdc (关断阈值 16,7 Vdc ), ± 0.7 Vdc |
| 最大损耗功率 | 3,3 W |
| 过压保护 | 抑制二极管 33 Vdc |
| 空载时的损耗功率 | 0,3 W |
| 最大接通电容量 | 60 mF @ 24 Vdc/ 2,5 mm²/2,5 m |
| 输出 | |
|---|---|
| 输出额定电压 | 24 Vdc |
| 出入和输出端之间的最大电压降 | 92 mV |
| 模块初始化时间 | 52 ms |
| 通道接通延迟 | min. 50 ms / max. 5 s |
| 输出关断后的等待时间（热释放） | 500 ms (短路) ... 5 s (过载) |
| 每通道最大负载电容量 | 60 mF |
| 输出并联 | 未许可 |
| 输出串接 | 未许可 |
| 电源恢复强度 最大 | 35 Vdc |
| 输出额定电流 | 10 A |
| 有效度 | 99.0 % |
| 信号装置 | |
|---|---|
| 总线通信 | 读出：-状态（触发、开启、关闭） -设定/实际电流 m -输入电压： -固件版本/序列号 可写：-状态（开启、关闭、重置） |
| 状态显示 | LED（红色，绿色，黄色）绿色： 通道打开 绿色闪烁： 过电流（>90%）红色： 通道关闭 红色闪烁： 通道关闭 热释放 黄色闪烁： 触发和热释放 |
| 信号输出 | 起始状态，防短路 DC 24 V，最大25 mA high = 故障, low = 通道关闭 |
| 信号输入(ON/OFF/Reset) | Reset input Level high = min. 15 Vdc, max. 30 Vdc Level low = min. 0 Vdc, max. 5 Vdc |
| 许可 | |
|---|---|
| 许可 | cURus, cULus |
| 环保 | |
|---|---|
| 冷却方法 | 自然循环 |
| 环境温度 | -13 °F … +131 °F |
| 仓库温度 | -25 °C … +85 °C |
| 轻载 | - |
| 相对湿度 | 5 … 96 %, 摄氏度 无冷凝 |
| 必要最小间隔（侧面） | 0 mm |
| 必要最小间隔（上/下） | 30 mm |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | III, 无 PE- 接口 |
| 脏污度 | 2 |
| 接口 和 安装 | |
|---|---|
| 输入接口，（弹性端子） | max. 16 mm² |
| 输出接口，（弹性端子） | max 2,5 mm² (1 x "+") |
| 信号装置接口，（弹性端子） | max. 2,5 mm² |
| 安装位置 | DIN TS35 标准轨 水平 |
| 尺寸 和 重量 | |
|---|---|
| 重量 | 0.039 kg |
| 宽度 | 12 mm |
| 高度 | 99.3 mm |
| 深度 | 64.5 mm |
