EMV 滤波器

BLOCK 的被动 EMV 滤波器能够抑制电网和变频器之间出现 150kHz 和 30MHz 的电磁干扰。能够保证居民楼和工业领域对中规定的极限值。
在电网滤波器的结构形式中，也可将被动 EMV 过滤器与电网滤波器整合，从而减少低频干扰（谐波）。

概述：

◼︎  过滤无限干扰电压 >=150 kHz
◼︎  保证标准规定的居民楼和工业领域中的规定极限值
◼︎  使用无漏电的滤波器解决方案能够顺利在 FI 保护开关 30 mA/300 mA 上运行
◼︎  提高设备抗干扰程度

联系人

Denise Lehnen

Denise Lehnen产品经理电能质量研发

产品搜索 所有节流阀/过滤器

产品搜索 EMV-过滤器

过滤器显示
阶段
防护等级
接口
固定方式
测量电压
测量电流
159产品的19规格
或者您有其他要求 为您提供更多帮助

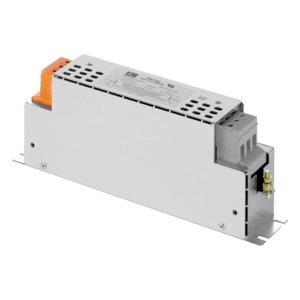

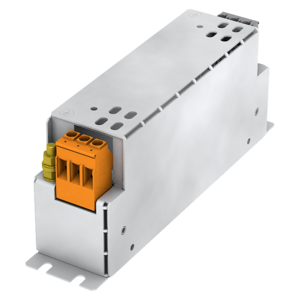

...的插图 BLOCK 商品: HLD 110
HLD 110
无线干扰抑制滤波器，三相
3 x 520 Vac, 3 x 8 – 3 x 250 A, 放电电流 20,00 - 37,00 mA, 适用较高要求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HLD 110-500/8 3 x 520 Vac 3 x 8 A 20.00 mA
HLD 110-500/12 3 x 520 Vac 3 x 12 A 20.00 mA
HLD 110-500/16 3 x 520 Vac 3 x 16 A 21.00 mA
HLD 110-500/30 3 x 520 Vac 3 x 30 A 29.00 mA
HLD 110-500/42 3 x 520 Vac 3 x 42 A 20.00 mA
HLD 110-500/55 3 x 520 Vac 3 x 55 A 30.00 mA
HLD 110-500/75 3 x 520 Vac 3 x 75 A 22.00 mA
HLD 110-500/100 3 x 520 Vac 3 x 100 A 30.00 mA
HLD 110-500/130 3 x 520 Vac 3 x 130 A 22.00 mA
HLD 110-500/180 3 x 520 Vac 3 x 180 A 31.00 mA
HLD 110-500/250 3 x 520 Vac 3 x 250 A 37.00 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HLD 310
HLD 310
无线干扰抑制滤波器，三相，泄散电流小
3 x 520 Vac, 3 x 8 – 3 x 250 A, 放电电流 <0.4 mA, 适用较高要求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HLD 310-500/8 3 x 520 Vac 3 x 8 A <0,40 mA
HLD 310-500/12 3 x 520 Vac 3 x 12 A <0,40 mA
HLD 310-500/16 3 x 520 Vac 3 x 16 A <0,40 mA
HLD 310-500/30 3 x 520 Vac 3 x 30 A <0,40 mA
HLD 310-500/42 3 x 520 Vac 3 x 42 A <0,40 mA
HLD 310-500/55 3 x 520 Vac 3 x 55 A <0,40 mA
HLD 310-500/75 3 x 520 Vac 3 x 75 A <0,40 mA
HLD 310-500/100 3 x 520 Vac 3 x 100 A <0,40 mA
HLD 310-500/130 3 x 520 Vac 3 x 130 A <0,40 mA
HLD 310-500/180 3 x 520 Vac 3 x 180 A <0,40 mA
HLD 310-500/250 3 x 520 Vac 3 x 250 A <0,40 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HLD 710
HLD 710
无线干扰抑制滤波器，三相，泄散电流减少
3 x 520 Vac, 3 x 8 – 3 x 250 A, 放电电流 6,00 - 7,00 mA, 适用较高要求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HLD 710-500/8 3 x 520 Vac 3 x 8 A 6.00 mA
HLD 710-500/12 3 x 520 Vac 3 x 12 A 6.00 mA
HLD 710-500/16 3 x 520 Vac 3 x 16 A 6.00 mA
HLD 710-500/30 3 x 520 Vac 3 x 30 A 6.50 mA
HLD 710-500/42 3 x 520 Vac 3 x 42 A 6.50 mA
HLD 710-500/55 3 x 520 Vac 3 x 55 A 6.50 mA
HLD 710-500/75 3 x 520 Vac 3 x 75 A 6.50 mA
HLD 710-500/100 3 x 520 Vac 3 x 100 A 6.50 mA
HLD 710-500/130 3 x 520 Vac 3 x 130 A 6.50 mA
HLD 710-500/180 3 x 520 Vac 3 x 180 A 7.00 mA
HLD 710-500/250 3 x 520 Vac 3 x 250 A 7.00 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HLD 103
HLD 103
无线干扰抑制滤波器，三相
3 x 520 Vac, 3 x 270 – 3 x 1800 A, 放电电流 60,00 mA, 适用较高要求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HLD 103-500/270 3 x 520 Vac 3 x 270 A 570.00 mA
HLD 103-500/400 3 x 520 Vac 3 x 400 A 570.00 mA
HLD 103-500/750 3 x 520 Vac 3 x 750 A 570.00 mA
HLD103-500/1000 3 x 520 Vac 3 x 1000 A 570.00 mA
HLD103-500/1800 3 x 520 Vac 3 x 1800 A 570.00 mA
HLD103-500/2500 3 x 520 Vac 3 x 2500 A 570.00 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HFD 156
HFD 156
无线干扰抑制滤波器，三相
3 x 480 Vac, 3 x 3 – 3 x 16 A, 放电电流 1,00 mA, 适用一般需求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HFD 156-400/3 3 x 480 Vac 3 x 3 A 1.00 mA
HFD 156-400/6 3 x 480 Vac 3 x 6 A 1.00 mA
HFD 156-400/10 3 x 480 Vac 3 x 10 A 1.00 mA
HFD 156-400/12 3 x 480 Vac 3 x 12 A 1.00 mA
HFD 156-400/16 3 x 480 Vac 3 x 16 A 1.00 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HFD 356
HFD 356
无线干扰抑制滤波器，三相，泄散电流小
3 x 480 Vac, 3 x 3 – 3 x 16 A, 放电电流 0,50 mA, 适用一般需求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HFD 356-400/3 3 x 480 Vac 3 x 3 A 0.50 mA
HFD 356-400/6 3 x 480 Vac 3 x 6 A 0.50 mA
HFD 356-400/10 3 x 480 Vac 3 x 10 A 0.50 mA
HFD 356-400/12 3 x 480 Vac 3 x 12 A 0.50 mA
HFD 356-400/16 3 x 480 Vac 3 x 16 A 0.50 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HLD 810
HLD 810
无线干扰抑制滤波器，三相，适用 IT 电源
3 x 520 Vac, 3 x 8 – 3 x 250 A, 放电电流 0 mA, 适用较高要求
显示变体
变体 测量电压 测量电流
HLD 810-500/8 3 x 520 Vac 3 x 8 A
HLD 810-500/12 3 x 520 Vac 3 x 12 A
HLD 810-500/16 3 x 520 Vac 3 x 16 A
HLD 810-500/30 3 x 520 Vac 3 x 30 A
HLD 810-500/42 3 x 520 Vac 3 x 42 A
HLD 810-500/55 3 x 520 Vac 3 x 55 A
HLD 810-500/75 3 x 520 Vac 3 x 75 A
HLD 810-500/100 3 x 520 Vac 3 x 100 A
HLD 810-500/130 3 x 520 Vac 3 x 130 A
HLD 810-500/180 3 x 520 Vac 3 x 180 A
HLD 810-500/250 3 x 520 Vac 3 x 250 A
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HFD 510
HFD 510
无线干扰抑制滤波器，三相
3 x 520 Vac, 3 x 8 – 3 x 180 A, 放电电流 4,00 - 43,00 mA, 适用极高要求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HFD 510-500/8 3 x 520 Vac 3 x 8 A 4.00 mA
HFD 510-500/16 3 x 520 Vac 3 x 16 A 20.00 mA
HFD 510-500/25 3 x 520 Vac 3 x 25 A 18.00 mA
HFD 510-500/35 3 x 520 Vac 3 x 35 A 24.00 mA
HFD 510-500/50 3 x 520 Vac 3 x 50 A 20.00 mA
HFD 510-500/80 3 x 520 Vac 3 x 80 A 33.00 mA
HFD 510-500/130 3 x 520 Vac 3 x 130 A 42.00 mA
HFD 510-500/180 3 x 520 Vac 3 x 180 A 43.00 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HFD 210
HFD 210
无线干扰抑制滤波器，三相
3 x 520 Vac, 3 x 7 – 3 x 180 A, 放电电流 13,00 - 18,00 mA, 适用较高要求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HFD 210-500/7 3 x 520 Vac 3 x 7 A 13.00 mA
HFD 210-500/16 3 x 520 Vac 3 x 16 A 14.00 mA
HFD 210-500/30 3 x 520 Vac 3 x 30 A 16.00 mA
HFD 210-500/42 3 x 520 Vac 3 x 42 A 16.00 mA
HFD 210-500/55 3 x 520 Vac 3 x 55 A 16.00 mA
HFD 210-500/75 3 x 520 Vac 3 x 75 A 16.00 mA
HFD 210-500/100 3 x 520 Vac 3 x 100 A 16.00 mA
HFD 210-500/130 3 x 520 Vac 3 x 130 A 18.00 mA
HFD 210-500/180 3 x 520 Vac 3 x 180 A 18.00 mA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: HFD 500
HFD 500
无线干扰抑制滤波器，三相
3 x 520 Vac, 3 x 8 – 3 x 110 A, 放电电流 18,00 - 66,00 mA, 适用一般需求
显示变体
变体 测量电压 测量电流 放电电流 (50 Hz)*
HFD 500/8 3 x 520 Vac 3 x 8 A 18.00 mA
HFD 500/16 3 x 520 Vac 3 x 16 A 18.00 mA
HFD 500/25 3 x 520 Vac 3 x 25 A 34.00 mA
HFD 500/36 3 x 520 Vac 3 x 36 A 34.00 mA
HFD 500/50 3 x 520 Vac 3 x 50 A 34.00 mA
HFD 500/80 3 x 520 Vac 3 x 80 A 66.00 mA
HFD 500/110 3 x 520 Vac 3 x 110 A 66.00 mA
或者您有其他要求 为您提供更多帮助
