电机滤波扼流圈

使用快速切换的功率半导体时，会增加变频器三相电机的运行问题。电机滤波扼流圈能够为变频器和电机之间的基础保护。补偿电压差、提高电机中线圈的绝缘强度和使用寿命。减少边缘陡度对电机进行额外保护。在整体驱动系统中使用更多 Power Quality 滤波扼流圈能够提高与其他系统部件之间更好的电磁兼容性。

概述：

◼︎ 减少边缘陡度
◼︎ 减少高频谐波比例
◼︎ 电机绝缘保护
◼︎ 提高电机使用寿命

联系人

Karsten Kornau

Karsten Kornau产品经理电能质量研发

产品搜索 所有节流阀/过滤器

产品搜索 电机扼流圈

[chin:]Filter anzeigen
接口
测量电压
测量电流
变频器功率
63产品的3规格
或者您有其他要求 为您提供更多帮助

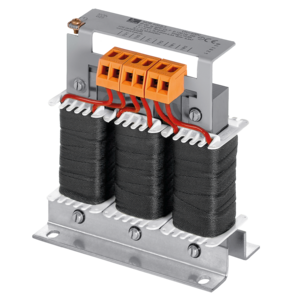

...的插图 BLOCK 商品: MDB
MDB
电机扼流圈
3 x 400 Vac, 6,3 – 176 A , 适用电机额定功率 2,2 – 90 kW, 时钟频率 2 – 6 kW
显示变体
变体 测量电压 测量电流 适用电机额定功率 约 [kW]
MDB 400/6,3 3 x 400 Vac 6.30 A 2.20 kW
MDB 400/9,4 3 x 400 Vac 9.40 A 4.00 kW
MDB 400/13 3 x 400 Vac 13.00 A 5.50 kW
MDB 400/16 3 x 400 Vac 16.00 A 7.50 kW
MDB 400/24 3 x 400 Vac 24.00 A 11.00 kW
MDB 400/30 3 x 400 Vac 30.00 A 15.00 kW
MDB 400/39 3 x 400 Vac 39.00 A 18.50 kW
MDB 400/46 3 x 400 Vac 46.00 A 22.00 kW
MDB 400/61 3 x 400 Vac 61.00 A 30.00 kW
MDB 400/72 3 x 400 Vac 72.00 A 37.00 kW
MDB 400/91 3 x 400 Vac 91.00 A 45.00 kW
MDB 400/110 3 x 400 Vac 110.00 A 55.00 kW
MDB 400/150 3 x 400 Vac 150.00 A 75.00 kW
MDB 400/176 3 x 400 Vac 176.00 A 90.00 kW
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: MR3 400
MR3 400
电机电抗器
3 x 400 Vac, 2,5 – 61,0 A, 适用电机额定功率 0,75 – 30 kW, 时钟频率 3 – 8 kHz
显示变体
变体 测量电压 测量电流 适用电机额定功率 约 [kW]
MR3 400/2,5 3 x 400 Vac 2.5 A 0.75 kW
MR3 400/4 3 x 400 Vac 4 A 1.10 kW
MR3 400/6 3 x 400 Vac 6 A 2.20 kW
MR3 400/8 3 x 400 Vac 8 A 3.00 kW
MR3 400/10 3 x 400 Vac 10 A 4.00 kW
MR3 400/13 3 x 400 Vac 13 A 5.50 kW
MR3 400/18 3 x 400 Vac 18 A 7.50 kW
MR3 400/24 3 x 400 Vac 24 A 11.00 kW
MR3 400/30 3 x 400 Vac 30 A 15.00 kW
MR3 400/37 3 x 400 Vac 37 A 18.50 kW
MR3 400/42 3 x 400 Vac 42 A 22.00 kW
MR3 400/48 3 x 400 Vac 48 A 22.00 kW
MR3 400/61 3 x 400 Vac 61 A 30.00 kW
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: MR3 480
MR3 480
电机电抗器
3 x 480 Vac, 1 – 400 A, 适用电机额定功率 0,37 - 224 kW
显示变体
变体 测量电压 测量电流 适用电机额定功率 约 [kW]
MR3-CD001-483-0 3 x 480 Vac 1 A 0.37 kW
MR3-CD001-485-0 3 x 480 Vac 1 A 0.37 kW
MR3-CD002-483-0 3 x 480 Vac 2 A 0.56 kW
MR3-CD002-485-0 3 x 480 Vac 2 A 0.56 kW
MR3-CD004-483-0 3 x 480 Vac 4 A 1.10 kW
MR3-CD004-485-0 3 x 480 Vac 4 A 1.10 kW
MR3-CD008-483-0 3 x 480 Vac 8 A 2.20 kW
MR3-CD008-485-0 3 x 480 Vac 8 A 2.20 kW
MR3-CD012-483-0 3 x 480 Vac 12 A 5.60 kW
MR3-CD012-485-0 3 x 480 Vac 12 A 5.60 kW
MR3-CD018-483-0 3 x 480 Vac 18 A 7.50 kW
MR3-CD018-485-0 3 x 480 Vac 18 A 7.50 kW
MR3-CD025-483-0 3 x 480 Vac 25 A 11.00 kW
MR3-CD025-485-0 3 x 480 Vac 25 A 11.00 kW
MR3-CD035-483-0 3 x 480 Vac 35 A 15.00 kW
MR3-CD035-485-0 3 x 480 Vac 35 A 15.00 kW
MR3-CD045-483-0 3 x 480 Vac 45 A 22.00 kW
MR3-CD045-485-0 3 x 480 Vac 45 A 22.00 kW
MR3-CD055-483-0 3 x 480 Vac 55 A 30.00 kW
MR3-CD055-485-0 3 x 480 Vac 55 A 30.00 kW
MR3-CD080-483-0 3 x 480 Vac 80 A 37.00 kW
MR3-CD080-485-0 3 x 480 Vac 80 A 37.00 kW
MR3-AD100-483-0 3 x 480 Vac 100 A 56.00 kW
MR3-AD100-485-0 3 x 480 Vac 100 A 56.00 kW
MR3-AD130-483-0 3 x 480 Vac 130 A 75.00 kW
MR3-AD130-485-0 3 x 480 Vac 130 A 75.00 kW
MR3-AD160-483-0 3 x 480 Vac 160 A 93.00 kW
MR3-AD160-485-0 3 x 480 Vac 160 A 93.00 kW
MR3-AD200-483-0 3 x 480 Vac 200 A 112.00 kW
MR3-AD200-485-0 3 x 480 Vac 200 A 112.00 kW
MR3-AD250-483-0 3 x 480 Vac 250 A 149.00 kW
MR3-AD250-485-0 3 x 480 Vac 250 A 149.00 kW
MR3-AD320-483-0 3 x 480 Vac 320 A 186.00 kW
MR3-AD320-485-0 3 x 480 Vac 320 A 186.00 kW
MR3-AD400-483-0 3 x 480 Vac 400 A 224.00 kW
MR3-AD400-485-0 3 x 480 Vac 400 A 224.00 kW
