自耦变压器是小电压调整的有效和理想解决方案。根据电压差可制成紧凑结构尺寸。自耦变压器与相同功率的绝缘变压器相比损耗更低。无电镀绝缘的绝缘变压器能够逆向运行。BLOCK 标准产品组的输出功率为 150 VA 至 250.000 VA。

概述：

◼︎ 小电压调整的有效解决方案
◼︎ 可逆向运行
◼︎ 输出功率：250 VA 至 250000 VA

联系人

Andreas Reinhardt

Andreas Reinhardt产品经理变压器

下载

产品搜索 所有变压器

产品搜索 自感变压器

过滤器显示
阶段
输出功率
输入电压
输出电压
构造型式
防护等级
接口
固定方式
121产品的8规格
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: ESP
ESP
自耦变压器
支撑板, PRI 230 Vac, 400 Vac, SEC 80 – 310 Vac, 0,8 – 18 A
显示变体
变体 测量输入电压 测量输出电压 测量输出电流
ESP 230/1,5 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 1,50 A
ESP 230/2,8 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 2,80 A
ESP 230/5,8 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 5,80 A
ESP 230/10 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 10,00 A
ESP 230/18 230 Vac 80 Vac/ 115 Vac/ 130 Vac/ 150 Vac/ 170 Vac/ 190 Vac 18,00 A
ESP 400/0,8 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 0,80 A
ESP 400/1,6 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 1,60 A
ESP 400/3,6 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 3,60 A
ESP 400/5,4 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 5,40 A
ESP 400/10 400 Vac 140 Vac/ 170 Vac/ 200 Vac/ 235 Vac/ 270 Vac/ 310 Vac 10,00 A
或者您有其他要求 为您提供更多帮助

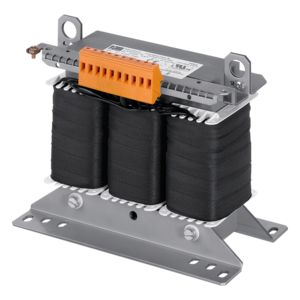

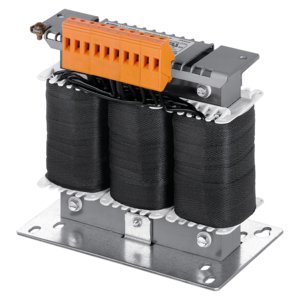

...的插图 BLOCK 商品: AT3
AT3
自耦变压器
支撑角铁, PRI 3 x 200/208 Vac – 3 x 690 Vac, SEC 3 x 400 Vac, 2.000 – 250.000 VA
显示变体
变体 测量输入电压 测量输出电压 测量功率
AT3 2-20/21-4 3 x 200/208 Vac 3 x 400 Vac 2.000 VA
AT3 2-22/23-4 3 x 220/230 Vac 3 x 400 Vac 2.000 VA
AT3 2-24/35-4 3 x 240/346 Vac 3 x 400 Vac 2.000 VA
AT3 2-38/42-4 3 x 380/415 Vac 3 x 400 Vac 2.000 VA
AT3 2-44/46-4 3 x 440/460 Vac 3 x 400 Vac 2.000 VA
AT3 2-48/50-4 3 x 480/500 Vac 3 x 400 Vac 2.000 VA
AT3 2-58/60-4 3 x 575/600 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-4 3 x 600/690 Vac 3 x 400 Vac 2.000 VA
AT3 2-69-23 3 x 690 Vac 3 x 400 Vac 2.000 VA
AT3 3,5-20/21-4 3 x 200/208 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-22/23-4 3 x 220/230 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-24/35-4 3 x 240/346 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-38/42-4 3 x 380/415 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-44/46-4 3 x 440/460 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-48/50-4 3 x 480/500 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-58/60-4 3 x 575/600 Vac 3 x 400 Vac 3.500 VA
AT3 3,5-69-4 3 x 600/690 Vac 3 x 400 Vac 3.500 VA
AT3 10-20/21-4 3 x 200/208 Vac 3 x 400 Vac 10.000 VA
AT3 10-22/23-4 3 x 220/230 Vac 3 x 400 Vac 10.000 VA
AT3 10-24/35-4 3 x 240/346 Vac 3 x 400 Vac 10.000 VA
AT3 10-38/42-4 3 x 380/415 Vac 3 x 400 Vac 10.000 VA
AT3 10-44/46-4 3 x 440/460 Vac 3 x 400 Vac 10.000 VA
AT3 10-48/50-4 3 x 480/500 Vac 3 x 400 Vac 10.000 VA
AT3 10-58/60-4 3 x 575/600 Vac 3 x 400 Vac 10.000 VA
AT3 10-69-4 3 x 600/690 Vac 3 x 400 Vac 10.000 VA
AT3 15-20/21-4 3 x 200/208 Vac 3 x 400 Vac 15.000 VA
AT3 15-22/23-4 3 x 220/230 Vac 3 x 400 Vac 15.000 VA
AT3 15-24/35-4 3 x 240/346 Vac 3 x 400 Vac 15.000 VA
AT3 15-38/42-4 3 x 380/415 Vac 3 x 400 Vac 15.000 VA
AT3 15-44/46-4 3 x 440/460 Vac 3 x 400 Vac 15.000 VA
AT3 15-48/50-4 3 x 480/500 Vac 3 x 400 Vac 15.000 VA
AT3 15-58/60-4 3 x 575/600 Vac 3 x 400 Vac 15.000 VA
AT3 15-69-4 3 x 600/690 Vac 3 x 400 Vac 15.000 VA
AT3 25-20/21-4 3 x 200/208 Vac 3 x 400 Vac 25.000 VA
AT3 25-22/23-4 3 x 220/230 Vac 3 x 400 Vac 25.000 VA
AT3 25-24/35-4 3 x 240/346 Vac 3 x 400 Vac 25.000 VA
AT3 25-38/42-4 3 x 380/415 Vac 3 x 400 Vac 25.000 VA
AT3 25-44/46-4 3 x 440/460 Vac 3 x 400 Vac 25.000 VA
AT3 25-48/50-4 3 x 480/500 Vac 3 x 400 Vac 25.000 VA
AT3 25-58/60-4 3 x 575/600 Vac 3 x 400 Vac 25.000 VA
AT3 25-69-4 3 x 600/690 Vac 3 x 400 Vac 25.000 VA
AT3 45-20/21-4 3 x 200/208 Vac 3 x 400 Vac 45.000 VA
AT3 45-22/23-4 3 x 220/230 Vac 3 x 400 Vac 45.000 VA
AT3 45-24/35-4 3 x 240/346 Vac 3 x 400 Vac 45.000 VA
AT3 45-38/42-4 3 x 380/415 Vac 3 x 400 Vac 45.000 VA
AT3 45-44/46-4 3 x 440/460 Vac 3 x 400 Vac 45.000 VA
AT3 45-48/50-4 3 x 480/500 Vac 3 x 400 Vac 45.000 VA
AT3 45-58/60-4 3 x 575/600 Vac 3 x 400 Vac 45.000 VA
AT3 45-69-4 3 x 600/690 Vac 3 x 400 Vac 45.000 VA
AT3 70-20/21-4 3 x 200/208 Vac 3 x 400 Vac 70.000 VA
AT3 70-22/23-4 3 x 220/230 Vac 3 x 400 Vac 70.000 VA
AT3 70-24/35-4 3 x 240/346 Vac 3 x 400 Vac 70.000 VA
AT3 70-38/42-4 3 x 380/415 Vac 3 x 400 Vac 70.000 VA
AT3 70-44/46-4 3 x 440/460 Vac 3 x 400 Vac 70.000 VA
AT3 70-48/50-4 3 x 480/500 Vac 3 x 400 Vac 70.000 VA
AT3 70-58/60-4 3 x 575/600 Vac 3 x 400 Vac 70.000 VA
AT3 70-69-4 3 x 690 Vac 3 x 400 Vac 70.000 VA
AT3 110-20/21-4 3 x 200/208 Vac 3 x 400 Vac 110.000 VA
AT3 110-22/23-4 3 x 220/230 Vac 3 x 400 Vac 110.000 VA
AT3 110-24/35-4 3 x 240/346 Vac 3 x 400 Vac 110.000 VA
AT3 110-38/42-4 3 x 380/415 Vac 3 x 400 Vac 110.000 VA
AT3 110-44/46-4 3 x 440/460 Vac 3 x 400 Vac 110.000 VA
AT3 110-48/50-4 3 x 480/500 Vac 3 x 400 Vac 110.000 VA
AT3 110-58/60-4 3 x 575/600 Vac 3 x 400 Vac 110.000 VA
AT3 110-69-4 3 x 690 Vac 3 x 400 Vac 110.000 VA
AT3 160-20/21-4 3 x 200/208 Vac 3 x 400 Vac 160.000 VA
AT3 160-22/23-4 3 x 220/230 Vac 3 x 400 Vac 160.000 VA
AT3 160-24/35-4 3 x 240/346 Vac 3 x 400 Vac 160.000 VA
AT3 160-38/42-4 3 x 380/415 Vac 3 x 400 Vac 160.000 VA
AT3 160-44/46-4 3 x 440/460 Vac 3 x 400 Vac 160.000 VA
AT3 160-48/50-4 3 x 480/500 Vac 3 x 400 Vac 160.000 VA
AT3 160-58/60-4 3 x 575/600 Vac 3 x 400 Vac 160.000 VA
AT3 160-69-4 3 x 690 Vac 3 x 400 Vac 160.000 VA
AT3 250-20/21-4 3 x 200/208 Vac 3 x 400 Vac 250.000 VA
AT3 250-22/23-4 3 x 220/230 Vac 3 x 400 Vac 250.000 VA
AT3 250-24/35-4 3 x 240/346 Vac 3 x 400 Vac 250.000 VA
AT3 250-38/42-4 3 x 380/415 Vac 3 x 400 Vac 250.000 VA
AT3 250-44/46-4 3 x 440/460 Vac 3 x 400 Vac 250.000 VA
AT3 250-48/50-4 3 x 480/500 Vac 3 x 400 Vac 250.000 VA
AT3 250-58/60-4 3 x 575/600 Vac 3 x 400 Vac 250.000 VA
AT3 250-69-4 3 x 690 Vac 3 x 400 Vac 250.000 VA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: VT -EN
VT -EN
自耦变压器
健壮金属脚角度, PRI 110/125/230/240 Vac, SEC 110/125/230/240 Vac, 150 – 3.000 VA
显示变体
变体 测量输入电压 测量输出电压 测量功率
VT 15-EN 110 Vac/125 Vac/230 Vac/240 Vac 110 Vac/125 Vac/230 Vac/240 Vac 150 VA
VT 35-EN 110 Vac/125 Vac/230 Vac/240 Vac 110 Vac/125 Vac/230 Vac/240 Vac 350 VA
VT 50-EN 110 Vac/125 Vac/230 Vac/240 Vac 110 Vac/125 Vac/230 Vac/240 Vac 500 VA
VT 100-EN 110 Vac/125 Vac/230 Vac/240 Vac 110 Vac/125 Vac/230 Vac/240 Vac 1.000 VA
VT 200-EN 110 Vac/125 Vac/230 Vac/240 Vac 110 Vac/125 Vac/230 Vac/240 Vac 2.000 VA
VT 300-EN 110 Vac/125 Vac/230 Vac/240 Vac 110 Vac/125 Vac/230 Vac/240 Vac 3.000 VA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: E-JET
E-JET
自耦变压器
运输, PRI 230 Vac, SEC 110 Vac, 250 – 1.000 VA
显示变体
变体 测量输入电压 测量输出电压 测量功率
E-JET 1000 230 Vac 110 Vac 1.000 VA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: JET
JET
自耦变压器
运输, PRI 110 Vac, SEC 230 Vac, 250 – 1.000 VA
显示变体
变体 测量输入电压 测量输出电压 测量功率
JET 1000 110 Vac 230 Vac 1.000 VA
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: AIM
AIM
自耦变压器
, PRI 115/220/230/240 Vac, SEC 115/220/230/240 Vac, 0,8 – 16 A
显示变体
变体 测量输入电压 测量输出电压 测量输出电流
AIM 1,6/0,8 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 0,80 A (PRI 115/ SEC 220-240); 1,60 A (PRI 220-240/ SEC 115-240)
AIM 3,2/1,6 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 1,60 A (PRI 115/ SEC 220-240); 3,20 A (PRI 220-240/SEC 115-240)
AIM 5,0/2,5 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 2,50 A (PRI 115/ SEC 220-240); 5,00 A (PRI 220-240/SEC 115-240)
AIM 10/5 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 5,00 A (PRI 115/ SEC 220-240); 10,00 A (PRI 220-240/SEC 115-240)
AIM 16/8 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 115 Vac/ 220 Vac/ 230 Vac/ 240 Vac 8,00 A (PRI 115/ SEC 220-240); 16,00 A (PRI 220-240/SEC 115-240)
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: ESS
ESS
可调自耦变压器
DIN导轨的, PRI 230 Vac, SEC 0 – 250 Vac, 0,8 – 20 A
显示变体
变体 测量输入电压 测量输出电压 测量输出电流
ESS 102 230 Vac 0...230/250 Vac 2,00 A
ESS 103 230 Vac 0...230/250 Vac 3,15 A
ESS 104 230 Vac 0...230/250 Vac 4,00 A
ESS 106 230 Vac 0...230/250 Vac 6,30 A
ESS 108 230 Vac 0...230/250 Vac 8,00 A
ESS 110 230 Vac 0...230/250 Vac 10,00 A
ESS 118 230 Vac 0...230/250 Vac 18,00 A
ESS 120 230 Vac 0...230/250 Vac 20,00 A
ESS 302 230 Vac 0...230/260 Vac 1.80 A
ESS 303 230 Vac 0...230/260 Vac 3,15 A
ESS 305 230 Vac 0...230/260 Vac 5,00 A
ESS 308 230 Vac 0...230/260 Vac 8,00 A
ESS 318 230 Vac 0...230/260 Vac 18,00 A
ESS 9008 230 Vac 0...230 Vac 0,80 A
ESS 9013 230 Vac 0...230 Vac 1,25 A
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: PVAT3
PVAT3
匹配变压器
, PRI 3 x 690 Vac, SEC 3 x 400 Vac, 650 – 1.386 VA
显示变体
变体 测量输入电压 测量输出电压 测量功率
PVAT3 20 3 x 690 Vac 3 x 400 Vac 650 VA
PVAT3 40 3 x 690 Vac 3 x 400 Vac 1.386 VA
