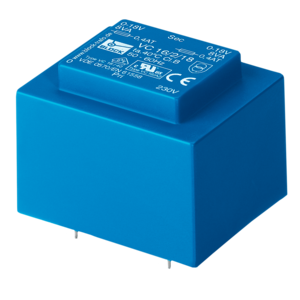

Transformateur pour circuit-imprimé, transformateur de sécurité
VC 10/2/6
Propriétés
Données générales
Les transformateurs de circuit imprimé de la série VC assurent une isolation galvanique du circuit primaire par rapport au circuit secondaire. Grâce au procédé unique d'encapsulation en résine XtraDenseFill, les transformateurs offrent une protection durable contre la corrosion, une haute valeur d'isolation et une conductivité électrique maximale.
Avantages
› Transformateur de sécurité conforme à la norme EN (IEC) 61558-2-6
› Taille minimale pour une performance élevée
› Avec bobines de sortie doubles pour un raccordement en série ou en parallèle
› Matériau d'encapsulation auto-extinguible
| Produit (Headline_Detailseite) | Transformateur pour circuit-imprimé, transformateur de sécurité |
| Numéro de commande (PF_Teilenummer) | VC 10/2/6 |
| Série (PF_Baureihe) | VC |
| Puissance (PF_Leistung_VA_W) | 10 VA |
| Entrée (PF_Trafo_Eingang) | 230 V |
| Sortie (PF_Trafo_Ausgang) | 2 x 6 V • 0,833 Aac |
| Phases (PF_Phasen) | 1 |
| Plage de Fréquence (PF_Frequenzbereich) | 50 Hz jusqu'à 60 Hz |
| Pertes à Vide (PF_Leerlaufverluste_W) | 1,8 W |
| Classe d'Isolation EN (PF_EN_Isolierstoffklasse) | B (130°C) |
| Classe d'Isolation UL (PF_UL_Isolierstoffklasse) | class 105 |
| Durée d'Enclenchement (PF_Einschaltdauer) | 100 % |
| Matériau du Conducteur (PF_Leitermaterial) | Cuivre |
| Efficacité (PF_Wirkungsgrad) | 74 % |
Général
| Résistance aux Courts-Circuits (PF_Kurzschlussfestigkeit_KS_Festigkeit) | non résistant aux courts-circuits |
| Groupe de Couplage (PF_Schaltgruppe) | Iii0 |
| Type de Refroidissement (PF_Kuehlungsart) | AN |
Environnement
| Température Ambiante (PF_Umgebungstemperatur) | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. (PF_max_Aufstellhoehe_m) | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection (PF_Schutzart) | IP00 |
| Classe de Protection (préparée) (PF_Schutzklasse) | II |
| Catégorie de Surtension (PF_ueberspannungskategorie) | III |
| Degré de Pollution (PF_Verschmutzungsgrad) | 1 |
Informations de connexion électrique
| Connexion d'Entrée (PF_Anschluss_Eingang) | Broche |
| Connexion de Sortie (PF_Anschluss_Ausgang) | Broche |
Dimensions et poids
| Largeur (PF_Breite_mm) | 51 mm / 2,01 in |
| Hauteur (PF_Hoehe_mm) | 34,6 mm / 1,36 in |
| Profondeur (PF_Tiefe_mm) | 43 mm / 1,69 in |
| Poids (PF_Gewicht_kg) | 0,287 kg / 0,633 lbs |
| Directive Basse Tension | EN 61558-2-6 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
| Homologation VDE |
VDE 0570-2-x (DIN EN 61558-2-x) |
