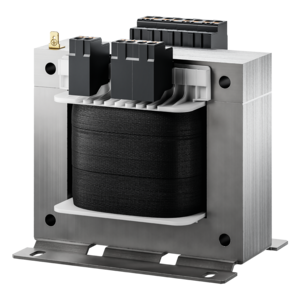

Transformateur de commande et de séparation des circuits

STSU 630/23

Propriétés

Avantages

 Transformateur de commande et de séparation des circuits selon EN (IEC) 61558-2-2 et EN (IEC) 61558-2-4

 Double tension d'entrée 230 et 400 Vac

 Très bon comportement à l'allumage grâce à des courants d'appel réduits

 Prises ±15 V côté primaire pour l'adaptation de la tension

 Bornes de connexion protégées contre le contact selon UVV BGV A3

Produit Transformateur de commande et de séparation des circuits
Numéro de commande STSU 630/23
Puissance 630 VA
Entrée 230 V / 400 V ± 15 V
Sortie 2 x 115 V • 2,74 Aac
Phases 1
Plage de Fréquence 50 Hz jusqu'à 60 Hz
Pertes en Court-Circuit 33 W
Pertes à Vide 18 W
Puissance à Court Terme 2 350 VA
Tension de court-circuit uk 5 %
Classe d'Isolation EN B (130°C)
Classe d'Isolation UL class 130
Durée d'Enclenchement 100 %
Matériau du Conducteur Cuivre
Efficacité 92,5 %
Général
Résistance aux Courts-Circuits non résistant aux courts-circuits
Groupe de Couplage Iii0
Enroulement de Blindage oui
Type de Refroidissement AN
Environnement
Température Ambiante -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F
Hauteur d'Installation Max. 2 000 m / 6 562 ft
Protection et sécurité
Indice de Protection IP 00
Classe de Protection (préparée) I
Catégorie de Surtension III
Degré de Pollution 1
Informations de connexion électrique
Connexion d'Entrée Borne à vis
Connexion de Sortie Borne à vis
Connexion PE Borne à vis
Dimensions et poids
Largeur 150 mm / 5,91 in
Hauteur 150 mm / 5,91 in
Profondeur 112 mm / 4,41 in
Poids 8 kg / 17,64 lbs
Directive Basse Tension EN 61558-2-2
EN 61558-2-4
Homologation cURus - Recognized UL 5085-1/-2; CSA 22.2
