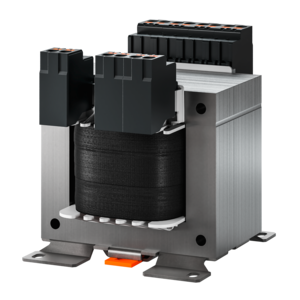

Transformateur de commande et de séparation des circuits
STSU 100/23
Propriétés
Données générales
Les transformateurs de la série STSU assurent une isolation galvanique sûre du circuit primaire par rapport au circuit secondaire. Le procédé unique d'imprégnation sous vide BLOCK IMPEX offre une excellente protection contre les influences extérieures tout en réduisant le niveau sonore. La plaque de base en métal robuste avec trous oblongs garantit une installation facile et sécurisée.
Avantages
› Transformateur de commande et de séparation conforme à la norme EN (IEC) 61558-2-2 et EN (IEC) 61558-2-4
› Tension d'entrée double 230 et 400 Vac
› Excellent comportement au démarrage grâce à des courants d'appel réduits
› Prises ±15 V côté primaire pour l'ajustement de la tension
› Bornes de connexion protégées contre les contacts selon UVV BGV A3
› Avec plaque de base combinée pour montage par vis et sur rail
| Produit (Headline_Detailseite) | Transformateur de commande et de séparation des circuits |
| Numéro de commande (PF_Teilenummer) | STSU 100/23 |
| Série (PF_Baureihe) | STSU |
| Puissance (PF_Leistung_VA_W) | 100 VA |
| Entrée (PF_Trafo_Eingang) | 230 V / 400 V ± 15 V |
| Sortie (PF_Trafo_Ausgang) | 2 x 115 V • 0,434 Aac |
| Phases (PF_Phasen) | 1 |
| Plage de Fréquence (PF_Frequenzbereich) | 50 Hz jusqu'à 60 Hz |
| Pertes en Court-Circuit (PF_Kurzschlussverluste_W) | 12,13 W |
| Pertes à Vide (PF_Leerlaufverluste_W) | 6,95 W |
| Puissance à Court Terme (PF_Kurzzeitleistung_VA) | 310 VA |
| Tension de court-circuit uk (PF_Kurzschlussspannung) | 9,7 % |
| Classe d'Isolation EN (PF_EN_Isolierstoffklasse) | B (130°C) |
| Classe d'Isolation UL (PF_UL_Isolierstoffklasse) | class 130 |
| Durée d'Enclenchement (PF_Einschaltdauer) | 100 % |
| Matériau du Conducteur (PF_Leitermaterial) | Cuivre |
| Efficacité (PF_Wirkungsgrad) | 84 % |
Général
| Résistance aux Courts-Circuits (PF_Kurzschlussfestigkeit_KS_Festigkeit) | non résistant aux courts-circuits |
| Groupe de Couplage (PF_Schaltgruppe) | Iii0 |
| Enroulement de Blindage (PF_Schirmwicklung) | oui |
| Type de Refroidissement (PF_Kuehlungsart) | AN |
Environnement
| Température Ambiante (PF_Umgebungstemperatur) | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. (PF_max_Aufstellhoehe_m) | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection (PF_Schutzart) | IP00 |
| Classe de Protection (préparée) (PF_Schutzklasse) | I |
| Catégorie de Surtension (PF_ueberspannungskategorie) | III |
| Degré de Pollution (PF_Verschmutzungsgrad) | 1 |
Informations de connexion électrique
| Connexion d'Entrée (PF_Anschluss_Eingang) | Borne à vis |
| Connexion de Sortie (PF_Anschluss_Ausgang) | Borne à vis |
| Connexion PE (PF_Anschluss_PE) | Borne à vis |
Dimensions et poids
| Largeur (PF_Breite_mm) | 84 mm / 3,31 in |
| Hauteur (PF_Hoehe_mm) | 96 mm / 3,78 in |
| Profondeur (PF_Tiefe_mm) | 97 mm / 3,82 in |
| Poids (PF_Gewicht_kg) | 2,05 kg / 4,519 lbs |
Général
| Montage sur Rail TS35 Possible (PF_TS35_Schienenmontage_moeglich) | Ja |
| Directive Basse Tension |
EN 61558-2-2 EN 61558-2-4 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
