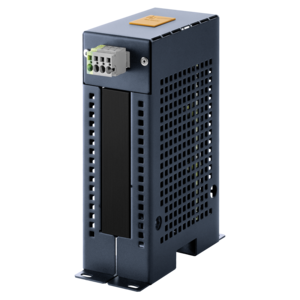

Autotransformateur
PVAT3 20 - Articles discontinués – non destiné à de nouvelles applications
Propriétés
Données générales
Les autotransformateurs de la série PVAT3 sont utilisés pour l'ajustement de la tension sans nécessiter d'isolation galvanique et sont fabriqués conformément à la norme EN (IEC) 61558-2-13. Les transformateurs présentent un poids plus faible et une taille plus compacte par rapport à d'autres types de transformateurs avec enroulements séparés.
Avantages
› Très haut rendement
› Excellente protection contre la corrosion et faible niveau sonore grâce à l’imprégnation sous vide BLOCK IMPEX
› Temps de câblage réduit grâce aux bornes à ressort
| Produit | Autotransformateur |
| Numéro de commande | PVAT3 20 |
| Série | PVAT3 |
| Puissance | 650 VA |
| Entrée | 3 x 690 V |
| Sortie | 3 x 400 V • 0,94 Aac |
| Phases | 3 |
| Plage de Fréquence | 50 Hz jusqu'à 60 Hz |
| Pertes en Court-Circuit | 37,4 W |
| Pertes à Vide | 7,54 W |
| Classe d'Isolation EN | F (155°C) |
| Classe d'Isolation UL | class 155 |
| Durée d'Enclenchement | 100 % |
| Matériau du Conducteur | Cuivre |
| Efficacité | 93,5 % |
Général
| Résistance aux Courts-Circuits | non résistant aux courts-circuits |
| Groupe de Couplage | YNa0 |
| Type de Refroidissement | AN |
Environnement
| Température Ambiante | -20 °C jusqu'à 60 °C / -4 °F jusqu'à 140 °F |
| Hauteur d'Installation Max. | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection | IP00 |
| Classe de Protection (préparée) | I |
| Degré de Pollution | 1 |
Informations de connexion électrique
| Connexion d'Entrée | Borne à ressort |
| Connexion de Sortie | Fil multibrin |
| Connexion PE | Borne à ressort |
Dimensions et poids
| Largeur | 72 mm / 2,83 in |
| Hauteur | 215 mm / 8,46 in |
| Profondeur | 170 mm / 6,69 in |
| Poids | 4,7 kg / 10,362 lbs |
| Directive Basse Tension | EN 61558-2-13 |
| Homologation cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
