PM-0748-400-2

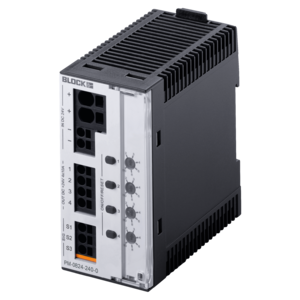

Disjoncteur électronique à courbe de déclenchement magnéto thermique ECONOMY SMART
Tension d'entrée nominale
48 V CC
Courant de sortie nominal
4 x 2 - 10 A, réglable
Propriétés
Contact de signalisation libre de potential
| Variante | Tension d'entrée nominale | Courant de sortie nominal | Propriétés | |
|---|---|---|---|---|
| PM-0712-200-0 | 12 V CC | 2 x 2 - 10 A, réglable | - | |
| PM-0712-400-0 | 12 V CC | 4 x 2 - 10 A, réglable | - | |
| PM-0724-120-0 | 24 V CC | 2 x 1 - 6 A, réglable | - | |
| PM-0724-200-0 | 24 V CC | 2 x 2 - 10 A, réglable | - | |
| PM-0724-240-0 | 24 V CC | 4 x 1 - 6 A, réglable | - | |
| PM-0724-400-0 | 24 V CC | 4 x 2 - 10 A, réglable | - | |
| PM-0724-400-2 | 24 V CC | 4 x 2 - 10 A, réglable | Contact de signalisation libre de potential | |
| PM-0724-400-0I1 | 24 V CC | 4 x 1 - 10 A, réglable | Interface IO-Link | |
| PM-0748-200-0 | 48 V CC | 2 x 2 - 10 A, réglable | - | |
| PM-0748-200-2 - n'est plus disponible | 48 V CC | 2 x 2 - 10 A, réglable | Contact de signalisation libre de potential | |
| PM-0748-400-0 | 48 V CC | 4 x 2 - 10 A, réglable | - | |
| PM-0748-400-2 | 48 V CC | 4 x 2 - 10 A, réglable | Contact de signalisation libre de potential | |
| PC-0724-480-0 | 24 V CC | 8 x 1 - 6 A, réglable | - | |
| PC-0724-800-0 | 24 V CC | 8 x 2 - 10 A, réglable | - | |
| PC-0724-800-0I1 | 24 V CC | 8 x 1 - 10 A, réglable | Interface IO-Link | |
| PC-0724-800-2 | 24 V CC | 8 x 2 - 10 A, réglable | Contact de signalisation libre de potential | |
| PC-0748-800-0 | 48 V CC | 8 x 2 - 10 A, réglable | - | |
| PC-0748-800-2 | 48 V CC | 8 x 2 - 10 A, réglable | Contact de signalisation libre de potential |
TÉLÉCHARGEMENTS
Documentations techniques
Manual
Manuel d‘utilisation
Plan d‘encombrement
Homologation / Déclarations d'incorporation
UL 508 Listed USA (E219022)
UL 508 Listed Canada (E219022)
COC UL 508 & CSA 22.2
UL 2367 USA (E356250)
COA UL 2367 & CSA 22.2
COC UL 2367 & CSA 22.2
Homologation EAC
Marine DNV GL (TAA00001S5)
EU-Declaration of Conformity
Données CAD/CAE
3D-CAD-Model (STEP)
Logiciel
PLC sample program (function) for TIA
Programme API (fonction) pour TIA V13 CPU1200
Programme API (fonction) pour TIA_V14_CPU1200
Programme API (fonction) pour Step 7 (crée avec la version 5.4)
Bloc fonctionnel CODESYS
Protocole de communication interface à 2 fils
Informations complémentaires
Brochure eBreaker
Product Change Notification Lateral Mounting
Spécifications techniques pour PM-0748-400-2
| Particularités | |
|---|---|
| Propriétés | Contact de signalisation libre de potential |
| Données d'entrée | |
|---|---|
| Tension d'entrée nominale | 48 V CC |
| Onde résiduelle maximale (Ripple) de la tension d’entrée du courant d’alimentation | 3 % |
| Plage de tension d'entrée | 32 - 58 V CC |
| Tension d'entrée minimale pour enclencher les sorties | 35 V CC |
| Courant continu max. du module | 40 A |
| Courant continu max. par borne | 40 A |
| Protection contre les surtensions | Diodes de suppression 68 V CC |
| Courant permanent en marche à vide | 17 mA |
| Puissance dissipée en marche à vide | 0,82 W |
| Données sortie | |
|---|---|
| Tension de sortie nominale | 48 V CC |
| Courant de sortie nominal | 4 x 2 - 10 A, réglable |
| Chute de tension maximale entre l'entrée et la sortie | 175 mV (4 x 10 A) |
| Temps d'initialisation du module | 250 ms |
| Délai d'enclenchement de la voie | Dépendant de la charge, min. 50 ms / max. 5 s |
| Délai aprèscoupure d'une sortie (détente thermique) | 500 ms (court-circuit) … 20 s (surcharge) |
| Degré d'efficacité | 99,0 % |
| Puissance dissipée max. | 8 W (4 x 10 A) |
| Capacité de charge maximale par voie | min. 63 mF @ 24 Vdc / 2,5 mm² / 2,5 m |
| Protection interne de sortie pour chaque voie | 15 A |
| Tension de rétroaction max. | 58 V CC |
| Connection en parallele des sorties | Non autorisé |
| Enclenchement séquentiel des sorties | Non autorisé |
| Signalisation | |
|---|---|
| Affichage de l’état | LED (rouge, vert, orange) |
| Admission | |
|---|---|
| Agréments | cURus, cULus, DNV GL |
| Environnement | |
|---|---|
| Température de stockage | -25 °C à +85 °C |
| Température ambiante | -25 °C à +70 °C |
| Réduction | - |
| Méthode de refroidissement | convection naturelle |
| Distance minimale nécessaire (coté) | 0 mm |
| Distance minimale nécessaire (dessus/dessous) | 40 mm |
| Sécurité et protection | |
|---|---|
| Classe de sécurité | III, sans raccordement terre de protection PE |
| Indice de protection | IP 20 |
| Degré de pollution | 2 |
| Raccordement et montage | |
|---|---|
| Position de montage | horizontal |
| Bornes d'entrée (2 x « + »), technologie d’enfichage direct Push-in | max. 2,5 mm² |
| Bornes d'entrée (2 x « + »), technologie d’enfichage direct Push-in | max. 6 mm² |
| Signal de connexions (Push-in) | max. 2,5 mm² |
| Bornes de sortie (« + »), technologie d’enfichage direct Push-in | max. 2,5 mm² |
| Dimensions et poids | |
|---|---|
| Large | 45 mm |
| Hauteur | 90 mm |
| Profondeur | 91,5 mm |
| Poids | 0,14 kg |
Informations sur la série ECONOMY SMART
Informations générales
- Intensité nominale 1 - 6 A / 1 - 10 A / 2 - 10 A
- Température ambiante de -25 °C à +70 °C
- Tension nominale d'entrée 12 / 24 / 48 V CC
- Nombre de voies de sortie 2 / 4 / 8
- Courbe de déclenchement magnéto-thermique
- Indice de protection IP 20
- Degré d’efficacité typ. 99 %
Avantages
- 3 ans de garantie
- Courant nominal ajustable pour chaque voie via un commutateur situé en façade du disjoncteur
- Déclenchement fiable pour des charges avec de fortes capacités
- Commutation des voies séquentielle et dépendante de la charge
- Erreur de somme
- Signalisation par LED et requête à distance, pour chaque voie
- Diagnostics monovoie complets et activation/désactivation à distance de chaque voie de sortie à l’aide de deux fils uniquement, Contact de signalisation libre de potential ou IO-Link
