Alimentation à découpage primaire, monophasée

PM-0124-040-0

Propriétés

Avantages

 Tension de sortie stabilisée et réglable

 Faibles pertes à vide 0,1 W

 Limitation de courant constante sans déclenchement en cas de surcharge

 Signalisation CC OK

 Bornes de raccordement type push-in

 Montage sur DIN rail

 Conforme à la norme EN 60335-1

 3 ans de garantie

Recherche de produits
Produit Alimentation à découpage primaire, monophasée
Numéro de commande PM-0124-040-0
Entrée
Tension Nominale d'Entrée 100 V CA jusqu'à 240 V CA
Plage de Tension d'Entrée 85 V CA jusqu'à 264 V CA
Plage de Tension d'Entrée 120 V CC jusqu'à 372 V CC
Courant Nominal d'Entrée (Charge Nominale) (100Vac) 1,52 A
Courant Nominal d'Entrée (Charge Nominale) (230Vac) 0,66 A
Fusible d'Entrée Interne 4 AT
Temps de Mise en marche (100Vac) 0,24 s
Temps de Mise en marche (230Vac) 0,14 s
Plage de Fréquence Nominale CA 44 Hz jusqu'à 66 Hz
Plage de Fréquence Nominale CC 0 Hz
Limitation du Courant d'Appel NTC < 30 A
Fusible Préliminaire Recommandé 6A, 10A, 16A, B/C-Char.
Pontage de Panne de Réseau (Charge Nominale) (100Vac) 15,0 ms
Pontage de Panne de Réseau (Charge Nominale) (230Vac) 80,0 ms
Sortie
Puissance 96 W
Tension Nominale de Sortie 24 V CC
Courant Nominal de Sortie 4 A
Plage de Tension de Sortie 23 V CC jusqu'à 28,5 V CC
Limitation du Courant de Sortie (Courant Constant) typ. 4,7 A
Ondulation Résiduelle (Charge Nominale) typ. 20 mVss
Facteur de Puissance 0,50
Perte de Puissance max. 15 W
Résistance de la Réalimentation max. 35 V CC
Perte de Puissance à vide (230Vac) 1,00 W
Perte de Puissance Charge Nominale (230Vac) 12,00 W
Efficacité 89 %
Protection contre les Surintensités de la Sortie 40,0 V CC
Connexion parallèle possible Oui
Connexion en série possible Oui
Signalisation
Sortie de Signal Contact de relais
Affichage de Statut LED vert
Environnement
Température Ambiante -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F
Température de Stockage -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F
Humidité sans Condensation 5 % jusqu'à 96 %
Type de Refroidissement convection naturelle
Distance Minimale Obligatoire (latéral) 0 mm
Distance Minimale Obligatoire (haut/bas) 50 mm
Protection et sécurité
Degré de Pollution selon EN 50178 / 62103 2
Classe de Protection selon EN 61140 III, sans connexion PE
Dimensions et poids
Largeur 52 mm / 2,05 in
Hauteur 90 mm / 3,54 in
Profondeur 111 mm / 4,37 in
Poids 0,45 kg / 0,99 lbs

Cela pourrait aussi vous intéresser

EB-1724-040-0F
1- und 2-Kanal-Schutzschalter thermomagnetisch mit flinker Auslösecharakteristik, kommunikativ
Détails du produit

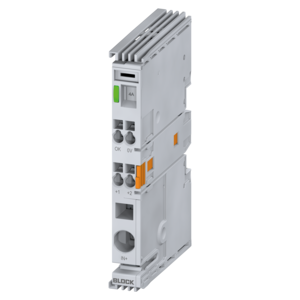

EB-2724-040-0
