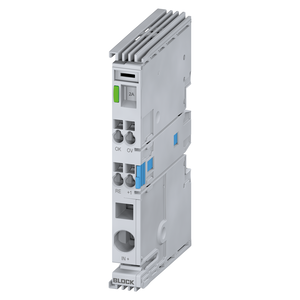

Alimentation à découpage primaire, monophasée
PM-0124-020-4
Propriétés
Avantages
› Tension de sortie stabilisée et réglable
› Limitation de courant constante sans déclenchement en cas de surcharge
› Signalisation CC OK
› Bornes de raccordement type push-in
› Montage sur DIN rail
› Conforme à la norme EN 60335-1
› 3 ans de garantie
| Produit | Alimentation à découpage primaire, monophasée |
| Numéro de commande | PM-0124-020-4 |
| Série | PM 1AC |
Entrée
| Tension Nominale d'Entrée | 100 V CA jusqu'à 240 V CA |
| Plage de Tension d'Entrée | 85 V CA jusqu'à 264 V CA |
| Plage de Tension d'Entrée | 120 V CC jusqu'à 372 V CC |
| Courant Nominal d'Entrée (Charge Nominale) (100Vac) | 0,82 A |
| Courant Nominal d'Entrée (Charge Nominale) (230Vac) | 0,48 A |
| Fusible d'Entrée Interne | 4 AT |
| Temps de Mise en marche (100Vac) | 0,50 s |
| Temps de Mise en marche (230Vac) | 0,27 s |
| Plage de Fréquence Nominale CA | 44 Hz jusqu'à 66 Hz |
| Plage de Fréquence Nominale CC | 0 Hz |
| Limitation du Courant d'Appel NTC < | 30 A |
| Fusible Préliminaire Recommandé | 6A, 10A, 16A, B/C-Char. |
| Pontage de Panne de Réseau (Charge Nominale) (100Vac) | 20,0 ms |
| Pontage de Panne de Réseau (Charge Nominale) (230Vac) | 120,0 ms |
Sortie
| Puissance | 48 W |
| Tension Nominale de Sortie | 24 V CC |
| Courant Nominal de Sortie | 2 A |
| Plage de Tension de Sortie | 23 V CC jusqu'à 28,5 V CC |
| Limitation du Courant de Sortie (Courant Constant) typ. | 2,4 A |
| Ondulation Résiduelle (Charge Nominale) typ. | 20 mVss |
| Facteur de Puissance | 0,47 |
| Perte de Puissance max. | 7 W |
| Résistance de la Réalimentation max. | 35 V CC |
| Perte de Puissance à vide (230Vac) | 1,00 W |
| Perte de Puissance Charge Nominale (230Vac) | 4,00 W |
| Protection contre les Surintensités de la Sortie | 37,0 V CC |
| Connexion parallèle possible | Oui |
| Connexion en série possible | Oui |
Signalisation
| Sortie de Signal | Contact de relais |
| Affichage de Statut | LED vert |
Environnement
| Température Ambiante | -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F |
| Température de Stockage | -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F |
| Humidité sans Condensation | 5 % jusqu'à 96 % |
| Type de Refroidissement | convection naturelle |
| Distance Minimale Obligatoire (latéral) | 0 mm |
| Distance Minimale Obligatoire (haut/bas) | 50 mm |
Protection et sécurité
| Degré de Pollution selon EN 50178 / 62103 | 2 |
| Classe de Protection selon EN 61140 | III, sans connexion PE |
Dimensions et poids
| Largeur | 52 mm / 2,05 in |
| Hauteur | 90 mm / 3,54 in |
| Profondeur | 111 mm / 4,37 in |
| Poids | 0,07 kg / 0,154 lbs |
| cURus | UL 60601-1 - Recognized |
