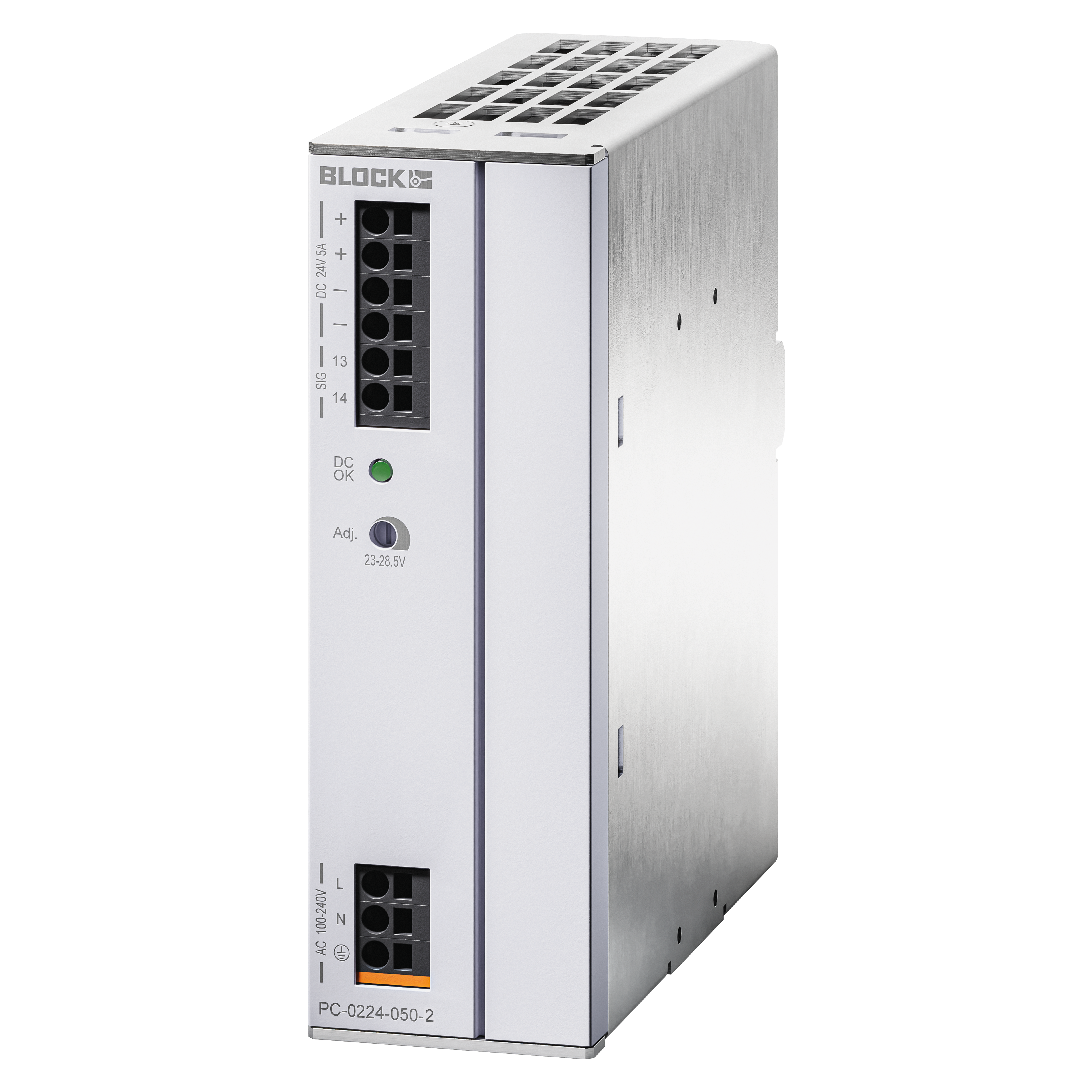

Alimentation à découpage primaire, monophasée et biphasée

PC-0224-050-2

Propriétés

Avantages

 Tension de sortie stabilisée et réglable

 Déclenchement rapide des disjoncteurs

 Signalisation CC OK

 Connexion en parallèle possible

 Bornes de raccordement type push-in

 Montage sur rail DIN robuste

 Résistant aux surtensions jusqu’à 4  kV

 Avec 50 % de réserve de puissance

 3 ans de garantie

Recherche de produits
Produit Alimentation à découpage primaire, monophasée et biphasée
Numéro de commande PC-0224-050-2
Série PC 2AC
Entrée
Tension Nominale d'Entrée 200 V CA jusqu'à 500 V CA
Plage de Tension d'Entrée 180 V CA jusqu'à 550 V CA
Plage de Tension d'Entrée 254 V CC jusqu'à 780 V CC
Courant Nominal d'Entrée (Charge Nominale) (230Vac) 1,25 A
Courant Nominal d'Entrée (Charge Nominale) (500Vac) 0,67 A
Fusible d'Entrée Interne 3,15 AT
Temps de Mise en marche (230Vac) 0,98 s
Temps de Mise en marche (400Vac) 0,47 s
Plage de Fréquence Nominale CA 44 Hz jusqu'à 66 Hz
Plage de Fréquence Nominale CC 0 Hz
Limitation du Courant d'Appel NTC < 30 A
Fusible Préliminaire Recommandé 6A, 10A, 16A, B/C-Char.
Pontage de Panne de Réseau (Charge Nominale) (230Vac) 15,0 ms
Pontage de Panne de Réseau (Charge Nominale) (400Vac) 126,0 ms
Sortie
Puissance 120 W
Tension Nominale de Sortie 24 V CC
Courant Nominal de Sortie 5 A
Plage de Tension de Sortie 23 V CC jusqu'à 28,5 V CC
Limitation du Courant de Sortie (Courant Constant) typ. 8,5 A
Ondulation Résiduelle (Charge Nominale) typ. 30 mVss
Power Boost 7,5 A / 5 s
Facteur de Puissance 0,52
Perte de Puissance max. 18,2 W
Résistance de la Réalimentation max. 35 V CC
Perte de Puissance à vide (230Vac) 0,90 W
Perte de Puissance à vide (400Vac) 1,35 W
Perte de Puissance Charge Nominale (230Vac) 16,40 W
Perte de Puissance Charge Nominale (400Vac) 14,60 W
Protection contre les Surintensités de la Sortie 40,0 V CC
Connexion parallèle possible Oui
Connexion en série possible Oui
Signalisation
Sortie de Signal Contact de relais
Affichage de Statut LED vert
Environnement
Température Ambiante -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F
Température de Stockage -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F
Humidité sans Condensation 5 % jusqu'à 96 %
Type de Refroidissement convection naturelle
Distance Minimale Obligatoire (latéral) 0 mm
Distance Minimale Obligatoire (haut/bas) 50 mm
Protection et sécurité
Degré de Pollution selon EN 50178 / 62103 2
Classe de Protection selon EN 61140 III, sans connexion PE
Dimensions et poids
Largeur 42 mm / 1,65 in
Hauteur 127 mm / 5 in
Profondeur 126 mm / 4,96 in
Poids 0,6 kg / 1,323 lbs
