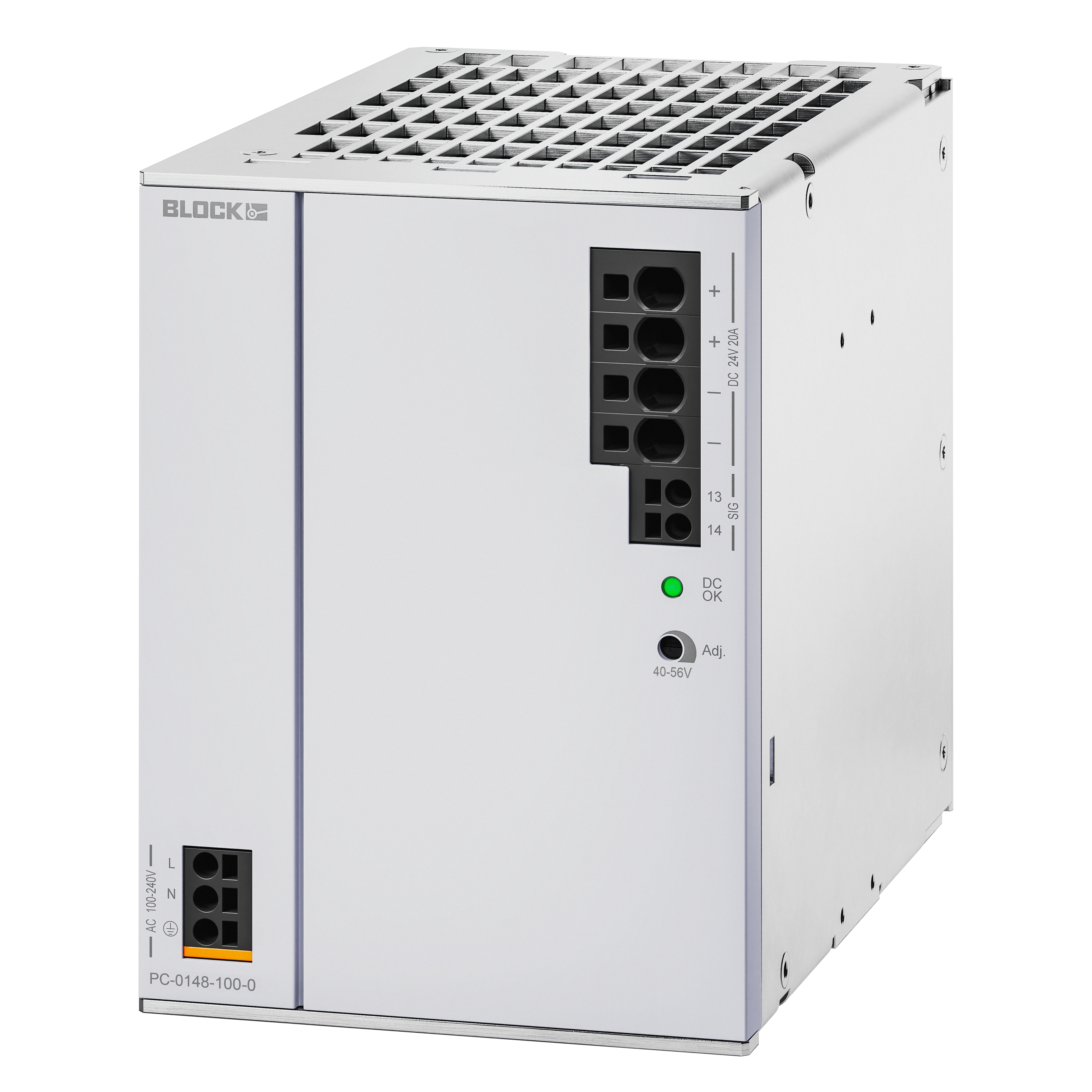

PC-0148-100-0
Alimentation à découpage primaire monophasée, PC 1AC
Tension d'entrée nominale
100 - 240 V CA
Tension de sortie nominale
48 V CC
Courant de sortie nominal
10 A
Propriétés
Limitation active du courant d'appel
| Variante | Tension d'entrée nominale | Tension de sortie nominale | Courant de sortie nominal | Propriétés | |
|---|---|---|---|---|---|
| PC-0112-150-0 | 100 - 240 V CA | 12 V CC | 15 A | Limitation active du courant d'appel | |
| PC-0124-050-0 | 100 - 240 V CA | 24 V CC | 5 A | - | |
| PC-0124-050-4 | 100 - 240 V CA | 24 V CC | 5 A | ||
| PC-0124-100-0 | 100 - 240 V CA | 24 V CC | 10 A | Limitation active du courant d'appel | |
| PC-0124-100-4 | 100 - 240 V CA | 24 V CC | 10 A | ||
| PC-0124-200-0 | 100 - 240 V CA | 24 V CC | 20 A | Limitation active du courant d'appel | |
| PC-0124-200-4 - n'est plus disponible | 100 - 240 V CA | 24 V CC | 20 A | ||
| PC-0148-050-0 | 100 - 240 V CA | 48 V CC | 5 A | Limitation active du courant d'appel | |
| PC-0148-100-0 | 100 - 240 V CA | 48 V CC | 10 A | Limitation active du courant d'appel |
TÉLÉCHARGEMENTS
Documentations techniques
Manuel d‘utilisation
Homologation / Déclarations d'incorporation
UL 508 Listed USA (E219022)
UL 508 Listed Canada (E219022)
COC UL 508 & CSA 22.2
UL 60950-1 USA (E213214)
UL 60950-1 Canada (E213214)
COA UL 60950-1 & CSA 22.2
COC UL 60950-1 & CSA 22.2
Marine GL (1452215 HH)
EU-Declaration of Conformity
Spécifications techniques pour PC-0148-100-0
| Particularités | |
|---|---|
| Propriétés | Limitation active du courant d'appel |
| Données d'entrée | |
|---|---|
| Tension d'entrée nominale | 100 - 240 V CA |
| Plage de tension d'entrée | 85 - 264 V CA (120 - 372 V CC) |
| Déclassement de la tension d'entrée | -2.5 %/V CA < 100 V CA |
| Plage de fréquence nominale | 44 Hz - 66 Hz / 0 Hz |
| Courant d'entrée nominal (charge nominale) | 5.15 A (100 V CA) / 2.22 A (230 V CA) |
| Limiteur de courant de démarrage | < 30 A, NTC (actif) |
| Durée d'enclenchement | 0.45 s (100 V CA) / 0.2 s (230 V CA) |
| Immunité aux coupures secteur | 20 ms (100 V CA) / 20 ms (230 V CA) |
| Facteur de puissance | 0,92 (actife PFC) |
| Entrée du fusible interne | 10 A |
| Fusible de protection recommandé (disjoncteur) | 10 A, 16 A, caractéristique B, C |
| Protection contre les transitoires | Varistance |
| Données sortie | |
|---|---|
| Tension de sortie nominale | 48 V CC |
| Plage de tension de sortie | 40 – 56 V CC |
| Courant de sortie nominal | 10 A |
| Courant de sortie limité | typ. 11 A (courant continu) |
| Déclenchement de disjoncteurs | max. B6, C4, K2 |
| Connexion en parallèle | Oui |
| Fonctionnement en série | Oui |
| Puissance dissipée en marche à vide/charge nominale | 11,7 / 36,3 W (230 V CA) |
| Puissance dissipée max. | 64,9 W (100 V CA / 48 V / 10 A) |
| Degré d'efficacité | typ. 93 % |
| Facteur d'entraînement | typ. 80 mVss |
| Tension de rétroaction max. | 63 V CC |
| Protection contre les surtensions des sorties (OVP) | max. 60 V CC |
| Signalisation | |
|---|---|
| Seuil de commutation gén. de la LED et de la sortie du signal (CC OK) | - |
| Affichage de l’état | DC OK LED |
| Signal de sortie | Relay |
| Admission | |
|---|---|
| Agréments | cURus, cULus, GL |
| Environnement | |
|---|---|
| Méthode de refroidissement | Convection |
| Température ambiante | -25 °C à +70 °C |
| Température de stockage | De -25 °C à +85 °C |
| Réduction | -5 %/K > +60 °C @ 196 - 264 V CA -2,5 %/K > +50° C @ 85 - 195 V CA |
| Distance minimale nécessaire (coté) | 0 mm |
| Distance minimale nécessaire (dessus/dessous) | 50 mm |
| Position de montage | horizontal |
| Sécurité et protection | |
|---|---|
| MTBF selon IEC 61709 (SN 29500) | > 500 000 h |
| Indice de protection | IP 20 |
| Classe de sécurité | I, avec raccordement terre de protection PE |
| Raccordement et montage | |
|---|---|
| Signal de connexions (Push-in) | max 2,5 mm² |
| Entrée de connexions (technique directe Push-in) | max 2,5 mm² |
| Sortie de connexions (Push-in) | max 2,5 mm² |
| Dimensions et poids | |
|---|---|
| Large | 95 mm |
| Hauteur | 127 mm |
| Profondeur | 159 mm |
| Poids | 1,60 kg |
Informations sur la série PC 1AC
Informations générales
- Degré d’efficacité jusqu’à 93 %
- Température ambiante de -25 °C à +70 °C
- Courant nominal de sortie 5 - 20 A
- Tension nominale de sortie 12 - 48 V CC
- Tension nominale d'entrée 100 - 240 V CA
- Indice de protection IP 20
Avantages
- Déclenchement rapide des disjoncteurs
- Tension de sortie stabilisée et réglable
- Bornes de raccordement type Push-in
- Montage sur rail DIN robuste
- Résistant aux surtensions jusqu’à 4 kV
- 3 ans de garantie
- Signalisation CC OK
- Connexion en parallèle possible
