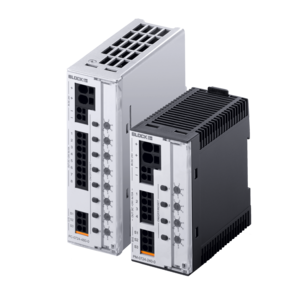

Alimentation à découpage primaire, monophasée
PC-0124-100-0
Propriétés
Avantages
› Tension de sortie stabilisée et réglable
› Déclenchement rapide des disjoncteurs
› Signalisation CC OK
› Connexion en parallèle possible
› Bornes de raccordement type Push-in
› Montage sur rail DIN robuste
› Résistant aux surtensions jusqu’à 4 kV
› 3 ans de garantie
| Produit (Headline_Detailseite) | Alimentation à découpage primaire, monophasée |
| Numéro de commande (PF_Teilenummer) | PC-0124-100-0 |
| Série (PF_Baureihe) | PC 1AC |
Entrée
| Tension Nominale d'Entrée (EWS_Eingangsnennspannung_AC) | 100 V CA jusqu'à 240 V CA |
| Plage de Tension d'Entrée (EWS_Eingangsspannungsbereich_AC) | 85 V CA jusqu'à 264 V CA |
| Plage de Tension d'Entrée (EWS_Eingangsspannungsbereich_DC) | 120 V CC jusqu'à 372 V CC |
| Courant Nominal d'Entrée (Charge Nominale) (100Vac) (EWS_Eingangsnennstrom_nennlast_100Vac) | 2,74 A |
| Courant Nominal d'Entrée (Charge Nominale) (230Vac) (EWS_Eingangsnennstrom_nennlast_230Vac) | 1,25 A |
| Fusible d'Entrée Interne (EWS_Eingangssicherung_intern) | 6,3 AT |
| Temps de Mise en marche (100Vac) (EWS_Einschaltzeit_100Vac) | 1,30 s |
| Temps de Mise en marche (230Vac) (EWS_Einschaltzeit_230Vac) | 0,25 s |
| Plage de Fréquence Nominale CA (EWS_Nennfrequenzbereich_AC) | 44 Hz jusqu'à 66 Hz |
| Plage de Fréquence Nominale CC (EWS_Nennfrequenzbereich_DC) | 0 Hz |
| Limitation du Courant d'Appel NTC < (EWS_Einschaltstrombegrenzung) | 30 A |
| Fusible Préliminaire Recommandé (EWS_Empfohlene_Vorsicherung) | 10A, 16A, B/C-Char. |
| Pontage de Panne de Réseau (Charge Nominale) (100Vac) (EWS_Netzausfallueberbrueckung_100Vac) | 15,0 ms |
| Pontage de Panne de Réseau (Charge Nominale) (230Vac) (EWS_Netzausfallueberbrueckung_230Vac) | 17,0 ms |
Sortie
| Puissance (EWS_Leistung) | 240 W |
| Tension Nominale de Sortie (EWS_Ausgangsnennspannung) | 24 V CC |
| Courant Nominal de Sortie (EWS_Ausgangsnennstrom) | 10 A |
| Plage de Tension de Sortie (EWS_Ausgangsspannungsbereich) | 23 V CC jusqu'à 28,5 V CC |
| Limitation du Courant de Sortie (Courant Constant) typ. (EWS_Ausgangsstrombegrenzung_number) | 11 A |
| Ondulation Résiduelle (Charge Nominale) typ. (EWS_Restwelligkeit_Nennlast_typ) | 50 mVss |
| Facteur de Puissance (EWS_Leistungsfaktor) | 0,92 |
| Perte de Puissance max. (EWS_Verlustleistung) | 31,3 W |
| Résistance de la Réalimentation max. (EWS_Rueckspeisefestigkeit_max) | 35 V CC |
| Perte de Puissance à vide (230Vac) (EWS_Verlustleistung_Leerlauf_230Vac) | 6,60 W |
| Perte de Puissance Charge Nominale (230Vac) (EWS_Verlustleistung_Nennlast_230Vac) | 24,40 W |
| Protection contre les Surintensités de la Sortie (EWS_Ueberspannungsschutz_des_Ausgangs) | 40,0 V CC |
| Connexion parallèle possible (PIM_alt_parallelschaltung) | Oui |
| Connexion en série possible (PIM_alt_serienschaltung) | Oui |
Signalisation
| Sortie de Signal (EWS_Signalausgang) | Contact de relais |
| Affichage de Statut (EWS_Statusanzeige) | LED vert |
Environnement
| Température Ambiante (PF_Umgebungstemperatur) | -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F |
| Température de Stockage (PF_Lagertemperatur) | -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F |
| Humidité sans Condensation (EWS_Luftfeuchtigkeit) | 5 % jusqu'à 96 % |
| Type de Refroidissement (PF_Kuehlungsart) | convection naturelle |
| Distance Minimale Obligatoire (latéral) (EWS_Erforderlicher_Mindestabstand) | 0 mm |
| Distance Minimale Obligatoire (haut/bas) (EWS_Erforderlicher_Mindestabstand_oben_unten) | 50 mm |
Protection et sécurité
| Degré de Pollution selon EN 50178 / 62103 (EWS_Verschmutzungsgrad) | 2 |
| Classe de Protection selon EN 61140 (EWS_Schutzklasse) | III, sans connexion PE |
Dimensions et poids
| Largeur (PF_Breite_mm) | 55 mm / 2,17 in |
| Hauteur (PF_Hoehe_mm) | 127 mm / 5 in |
| Profondeur (PF_Tiefe_mm) | 161 mm / 6,34 in |
| Poids (PF_Gewicht_kg) | 1,14 kg / 2,513 lbs |
| cULus | UL 508 - Listed |
| cURus | UL 60950-1 - Recognized |
