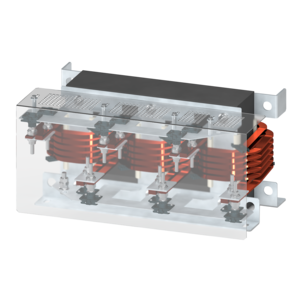

Inductance de ligne, triphasée
LR3-AE630-483-0
Propriétés
Avantages
› Utilisable comme réactance de ligne, inductance de commutation, réactance CPR
› Garantie d’une tension de court-circuit de 4 % sur le réseau
› Garantie d'une tension de court-circuit de 2 - 5 % sur le réseau
› Limitation du courant de démarrage
› Augmentation de la durée de vie pour les consommateurs
› Ondulation réduite
› Tenue aux coupures du réseau
› Limitation du courant de crête
› Très bonne protection contre la corrosion et faible développement du bruit grâce à l’imprégnation sous vide
› Les types AD et AE sont certifiés UL
| Produit (Headline_Detailseite) | Inductance de ligne, triphasée |
| Numéro de commande (PF_Teilenummer) | LR3-AE630-483-0 |
| Série (PF_Baureihe) | LR3-A |
| Inductance (PF_Drossel_Phasen_Induktivitaet) | 3x 0,035 mH |
| Courant nominal (PF_Drossel_Phasen_Strom) | 3x 630 Aac |
| Courant de linéarité (PF_Drossel_Phasen_Linearitaetsstrom) | 3x 945 Aac |
| Plage de Tension Nominale (PF_Bemessungsspannungsbereich) | 0 V jusqu'à 690 V |
| Tension Nominale (PF_Bemessungsspannung) | 480 V |
| Phases (PF_Phasen) | 3 |
| Plage de Fréquence (PF_Frequenzbereich) | 50 Hz jusqu'à 60 Hz |
| Tension de court-circuit (PF_Drossel_Kurzschlussspannung) | 3% @ 480 V |
| Puissance du Moteur ou du Convertisseur (PF_Motor_bzw_Umrichterleistung) | 400 kW / 536,41 HP |
| Classe d'Isolation EN (PF_EN_Isolierstoffklasse) | H (180°C) |
| Classe d'Isolation UL (PF_UL_Isolierstoffklasse) | class 180 |
| Durée d'Enclenchement (PF_Einschaltdauer) | 100 % |
| Perte de Puissance (PF_Verlustleistung_W) | 1062,00 W |
| Matériau du Conducteur (PF_Leitermaterial) | Aluminium |
Général
| Durée d'Enclenchement (PF_Einschaltdauer) | 100 % |
| Type de Refroidissement (PF_Kuehlungsart) | AN |
| Groupe de Couplage (PF_Schaltgruppe) | III0 |
Environnement
| Température Ambiante (PF_Umgebungstemperatur) | -10 °C jusqu'à 40 °C / 14 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. (PF_max_Aufstellhoehe_m) | 1 000 m / 3 281 ft |
Protection et sécurité
| Indice de Protection (PF_Schutzart) | IP00 |
| Classe de Protection (préparée) (PF_Schutzklasse) | I |
| Degré de Pollution (PF_Verschmutzungsgrad) | 2 |
Informations de connexion électrique
| Connexion d'Entrée (PF_Anschluss_Eingang) | Connexion par boulon |
| Connexion de Sortie (PF_Anschluss_Ausgang) | Connexion par boulon |
| Connexion PE (PF_Anschluss_PE) | Connexion par boulon |
Dimensions et poids
| Largeur (PF_Breite_mm) | 500 mm / 19,69 in |
| Hauteur (PF_Hoehe_mm) | 251,5 mm / 9,9 in |
| Profondeur (PF_Tiefe_mm) | 262,5 mm / 10,33 in |
| Poids (PF_Gewicht_kg) | 50,5 kg / 111,333 lbs |
| Directive Basse Tension | EN 61558-2-20 |
| RoHS compliant | EN IEC 63000 |
| Homologation cURus - Recognized | UL 508; CSA 22.2 |
