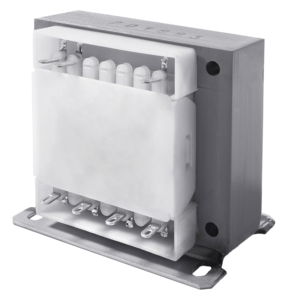

Transformateur de sécurité
EL 50/9
Propriétés
Données générales
Les transformateurs de sécurité de la série EL assurent une isolation galvanique sûre du circuit primaire par rapport au circuit secondaire et sont fabriqués conformément à la norme EN (IEC) 61558-2-6. En limitant la tension de sortie, les transformateurs sont adaptés à la construction de circuits SELV et PELV.
Avantages
› Connexion à souder pour câblage libre
› Avec bobines de sortie doubles pour raccordement en série et en parallèle
› Excellente protection contre la corrosion et faible niveau sonore grâce à l’imprégnation sous vide BLOCK IMPEX
› Fixation facile grâce à une plaque de base en métal robuste avec des trous oblongs
| Produit (Headline_Detailseite) | Transformateur de sécurité |
| Numéro de commande (PF_Teilenummer) | EL 50/9 |
| Série (PF_Baureihe) | EL |
| Puissance (PF_Leistung_VA_W) | 50 VA |
| Entrée (PF_Trafo_Eingang) | 230 V |
| Sortie (PF_Trafo_Ausgang) | 2 x 9 V • 2,78 Aac |
| Phases (PF_Phasen) | 1 |
| Plage de Fréquence (PF_Frequenzbereich) | 50 Hz jusqu'à 60 Hz |
| Pertes à Vide (PF_Leerlaufverluste_W) | 3,5 W |
| Classe d'Isolation EN (PF_EN_Isolierstoffklasse) | E (120°C) |
| Durée d'Enclenchement (PF_Einschaltdauer) | 100 % |
| Matériau du Conducteur (PF_Leitermaterial) | Cuivre |
| Efficacité (PF_Wirkungsgrad) | 81 % |
Général
| Résistance aux Courts-Circuits (PF_Kurzschlussfestigkeit_KS_Festigkeit) | non résistant aux courts-circuits |
| Groupe de Couplage (PF_Schaltgruppe) | Iii0 |
| Type de Refroidissement (PF_Kuehlungsart) | AN |
Environnement
| Température Ambiante (PF_Umgebungstemperatur) | -20 °C jusqu'à 40 °C / -4 °F jusqu'à 104 °F |
| Hauteur d'Installation Max. (PF_max_Aufstellhoehe_m) | 2 000 m / 6 562 ft |
Protection et sécurité
| Indice de Protection (PF_Schutzart) | IP00 |
| Classe de Protection (préparée) (PF_Schutzklasse) | II |
| Catégorie de Surtension (PF_ueberspannungskategorie) | III |
| Degré de Pollution (PF_Verschmutzungsgrad) | 2 |
Informations de connexion électrique
| Connexion d'Entrée (PF_Anschluss_Eingang) | Cosse de soudure |
| Connexion de Sortie (PF_Anschluss_Ausgang) | Cosse de soudure |
Dimensions et poids
| Largeur (PF_Breite_mm) | 59 mm / 2,32 in |
| Hauteur (PF_Hoehe_mm) | 67 mm / 2,64 in |
| Profondeur (PF_Tiefe_mm) | 75 mm / 2,95 in |
| Poids (PF_Gewicht_kg) | 0,97 kg / 2,138 lbs |
| Directive Basse Tension | EN 61558-2-6 |
