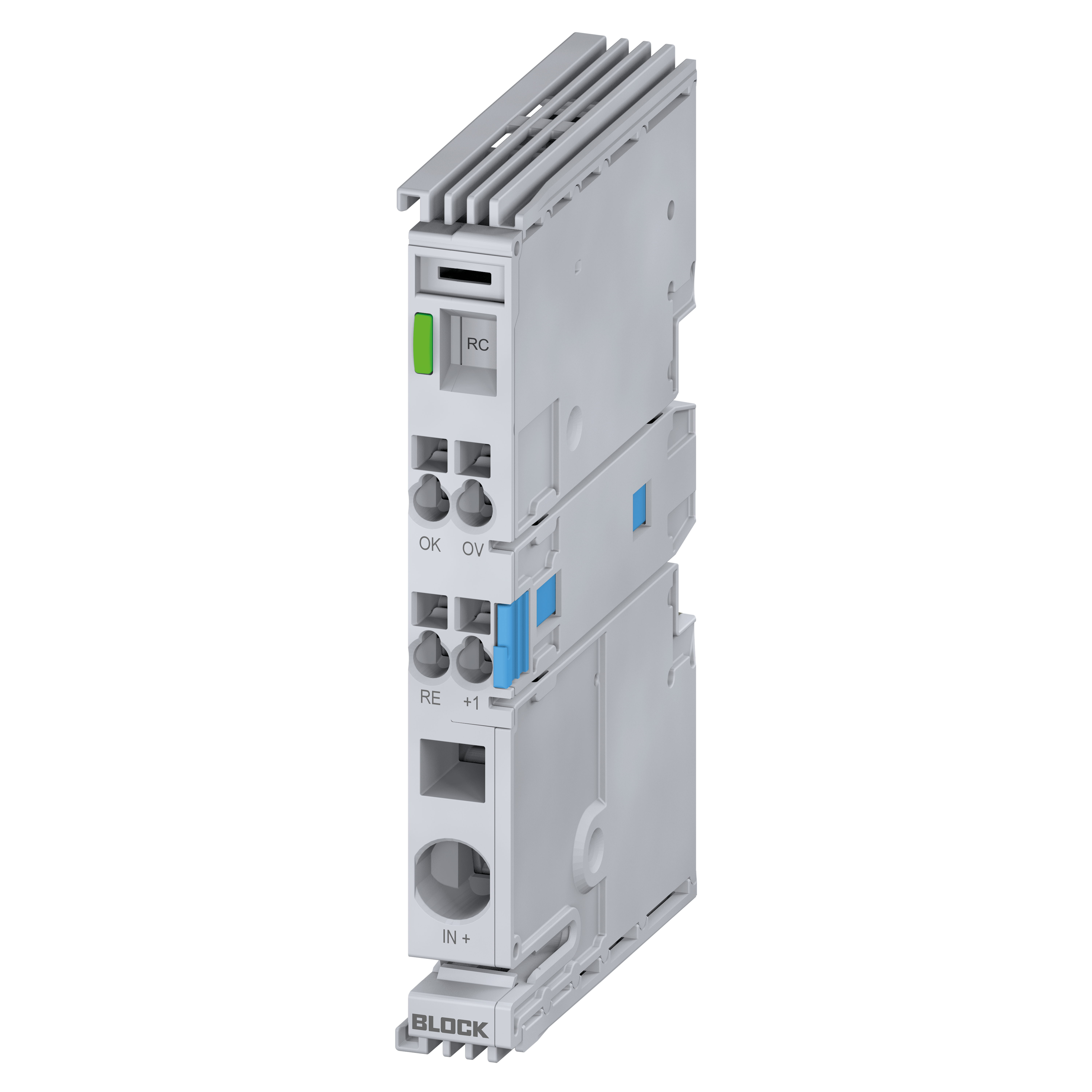

Disjoncteur à 1 voie courant limité, communicatif

EB-3824-100-0

Propriétés

Avantages

 Connexion transversale automatique de tous les niveaux de signaux

 Connexion de bus via des modules de couplage

 Disjoncteur à minimum de tension associé en option

 Possibilité de réglage du courant de déclenchement en option

 Sorties de charge supplémentaires via des modules juxtaposables de distribution du potentiel

 Activation sélective dépendante de la charge

 Entrée de réinitialisation collective

 3 ans de garantie

Recherche de produits
Produit Disjoncteur à 1 voie courant limité, communicatif
Numéro de commande EB-3824-100-0
Entrée
Tension Nominale d'Entrée 24 V CC
Plage de Tension d'Entrée 18 V CC jusqu'à 30 V CC
Courant Continu Max. du Module 10 A
Courant Continu Max. du Borne d'Alimentation (+) 40 A
Protection contre les Surintensités Suppressordioden
Ondulation Résiduelle max de la Tension d'Entrée Alimentante 3 %
Seuil d' Enclechement 17,50 V
Sortie
Tension Nominale de Sortie 24 V CC
Courant Nominal de Sortie 10 A
Courant Nominal de Sortie Réglable 0.5,1,2,3,4,5,6,8,10
Courant Nominal de Sortie par Canal de Sortie 10,0 A
Plage de Tension de Sortie 24 V CC
Nombre de Canaux de Sortie 1
Caractéristiques de Déclenchement Aktive Strombegrenzung
Seuil d'Arrêt 16,7 V
Chute de Tension max. entre Entrée et Sortie 130 mV
Temps d'Attente max. après l'Arrêt d'une Sortie après une Surcharge (Relaxation Thermique) 5 s
Courant de Repos à vide @ 24 V 39 mA
Résistance de la Réalimentation max. 35 V CC
Perte de Puissance à vide @ 24 V 1,20 W
Efficacité 99 %
Connexion parallèle des sorties Nicht erlaubt
Connexion en série des sorties Nicht erlaubt
Signalisation
Sortie de Signal État de sortie, court-circuit à l'épreuve, CC 24 V, max. 25 mA, high = canal allumé, low = canal éteint, erreur
Entrée de Signal Reset: high (min. 500 ms) > low, (high = 15 - 30 Vdc, low = 0 - 5 Vdc)
Affichage de Statut LED vert, jaune, rouge
Environnement
Classe Climatique selon EN 60721 3K3
Température Ambiante -25 °C jusqu'à 70 °C / -13 °F jusqu'à 158 °F
Température de Stockage -25 °C jusqu'à 85 °C / -13 °F jusqu'à 185 °F
Humidité sans Condensation 5 % jusqu'à 96 %
Type de Refroidissement convection naturelle
Distance Minimale Obligatoire (latéral) 0 mm
Distance Minimale Obligatoire (haut/bas) 30 mm
Protection et sécurité
Degré de Pollution selon EN 50178 / 62103 2
Classe de Protection selon EN 61140 III, sans connexion PE
Dimensions et poids
Largeur 12 mm / 0,47 in
Hauteur 99 mm / 3,9 in
Profondeur 60 mm / 2,36 in
Profondeur incl. DIN TH35 64,5 mm / 2,54 in
Poids 0,04 kg / 0,09 lbs
