Steuertransformator
BUST 1000/5/23 - Auslauftypen - nicht für Neudesigns
Eigenschaften
Vorteile
› Hohe Leistungsdichte durch ein kompaktes Konstruktionskonzept
› Primärseitig ±5 % Anzapfungen zur Spannungsanpassung
› Sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch BLOCK IMPEX Vakuumimprägnierung
› Berührungsgeschützte Anschlussklemmen nach UVV BGV A3
› Niedrige Bauhöhe
| Produkt | Steuertransformator |
| Bestellnummer | BUST 1000/5/23 |
| Leistung | 1.000 VA |
| Eingang | 475 V / 500 V / 525 V |
| Ausgang | 2 x 115 V • 4,35 Aac |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 66,4 W |
| Leerlaufverluste | 18,5 W |
| Kurzzeitleistung | 2.530 VA |
| Kurzschlussspannung uk | 4,60 % |
| EN Isolierstoffklasse | B (130°C) |
| UL Isolierstoffklasse | class 130 |
| Einschaltdauer | 100 % |
| Leitermaterial | Kupfer |
| Wirkungsgrad | 92,2 % |
Allgemein
| Kurzschlussfestigkeit | nicht kurzschlussfest |
| Schaltgruppe | Iii0 |
| Kühlungsart | AN |
Umgebung
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Max. Aufstellhöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP 00 |
| Schutzklasse (vorbereitet) | I |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 1 |
Anschlussinformationen
| Anschluss Pri | Schraubklemme |
| Anschluss Sek | Schraubklemme |
| Anschluss PE | Schraubklemme |

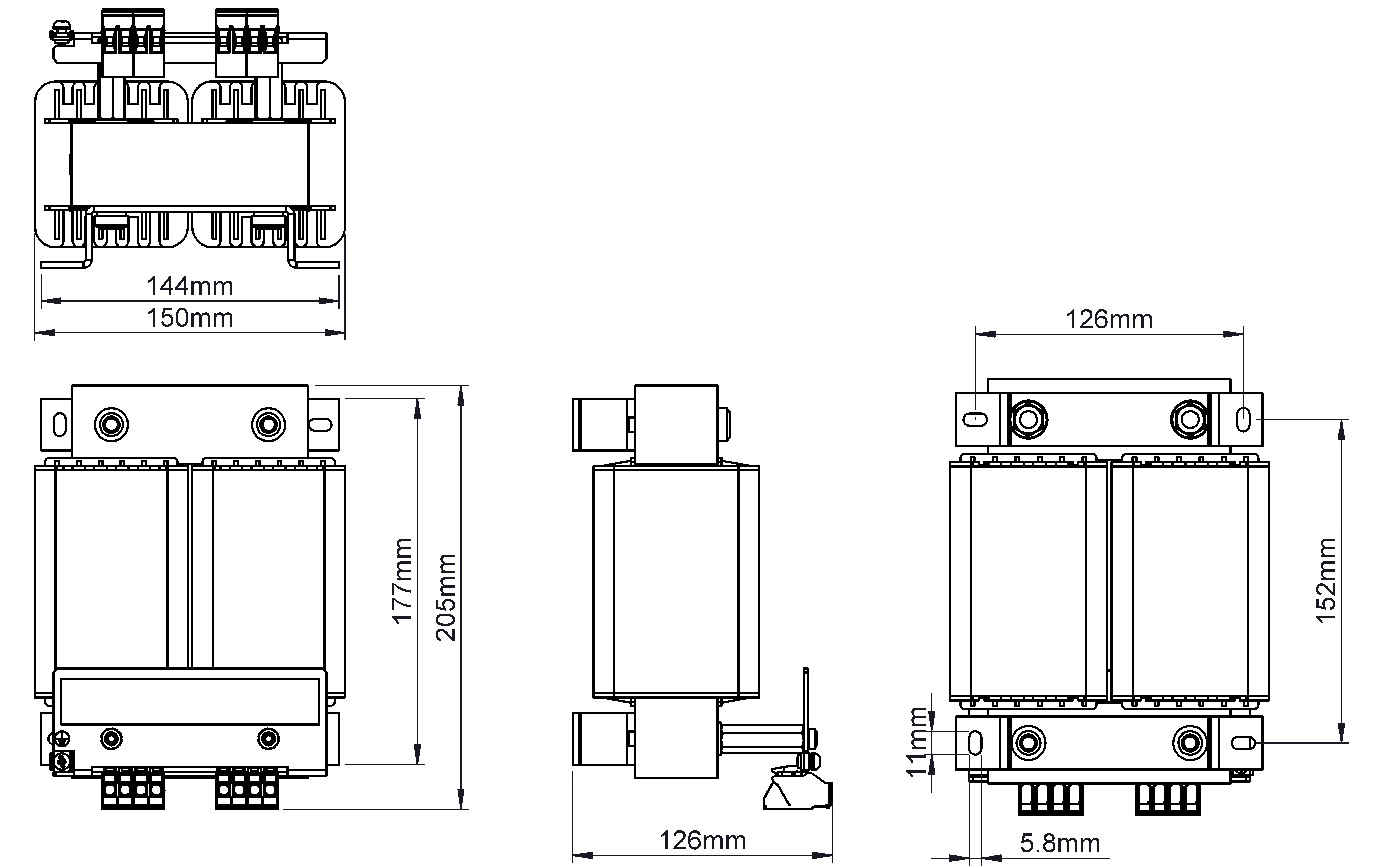

Maße und Gewichte
| Gewicht | 10 kg / 22,05 lbs |
| Niederspannungsrichtlinie |
EN 61558-2-2 EN 61558-2-4 |
| Zulassung cURus - Recognized | UL 5085-1/-2; CSA 22.2 |
