VCM 25/2/9

保护变压器

变体 VCM 25/2/9
测量输入电压 230 Vac 测量输出电压 2 x 9 Vac 测量功率 25 VA
变体 测量输入电压 测量输出电压 测量功率
VCM 5,0/1/6 230 Vac 6 Vac 5 VA
VCM 5,0/1/8 230 Vac 8 Vac 5 VA
VCM 5,0/1/9 230 Vac 9 Vac 5 VA
VCM 5,0/1/12 230 Vac 12 Vac 5 VA
VCM 5,0/1/15 230 Vac 15 Vac 5 VA
VCM 5,0/1/18 230 Vac 18 Vac 5 VA
VCM 5,0/1/24 230 Vac 24 Vac 5 VA
VCM 5,0/2/6 230 Vac 2 x 6 Vac 5 VA
VCM 5,0/2/8 230 Vac 2 x 8 Vac 5 VA
VCM 5,0/2/9 230 Vac 2 x 9 Vac 5 VA
VCM 5,0/2/12 230 Vac 2 x 12 Vac 5 VA
VCM 5,0/2/15 230 Vac 2 x 15 Vac 5 VA
VCM 5,0/2/18 230 Vac 2 x 18 Vac 5 VA
VCM 5,0/2/24 230 Vac 2 x 24 Vac 5 VA
VCM 10/1/6 230 Vac 6 Vac 10 VA
VCM 10/1/8 230 Vac 8 Vac 10 VA
VCM 10/1/9 230 Vac 9 Vac 10 VA
VCM 10/1/12 230 Vac 12 Vac 10 VA
VCM 10/1/15 230 Vac 15 Vac 10 VA
VCM 10/1/18 230 Vac 18 Vac 10 VA
VCM 10/1/24 230 Vac 24 Vac 10 VA
VCM 10/2/6 230 Vac 2 x 6 Vac 10 VA
VCM 10/2/8 230 Vac 2 x 8 Vac 10 VA
VCM 10/2/9 230 Vac 2 x 9 Vac 10 VA
VCM 10/2/12 230 Vac 2 x 12 Vac 10 VA
VCM 10/2/15 230 Vac 2 x 15 Vac 10 VA
VCM 10/2/18 230 Vac 2 x 18 Vac 10 VA
VCM 10/2/24 230 Vac 2 x 24 Vac 10 VA
VCM 16/1/6 230 Vac 6 Vac 16 VA
VCM 16/1/8 230 Vac 8 Vac 16 VA
VCM 16/1/9 230 Vac 9 Vac 16 VA
VCM 16/1/12 230 Vac 12 Vac 16 VA
VCM 16/1/15 230 Vac 15 Vac 16 VA
VCM 16/1/18 230 Vac 18 Vac 16 VA
VCM 16/1/24 230 Vac 24 Vac 16 VA
VCM 16/2/6 230 Vac 2 x 6 Vac 16 VA
VCM 16/2/8 230 Vac 2 x 8 Vac 16 VA
VCM 16/2/9 230 Vac 2 x 9 Vac 16 VA
VCM 16/2/12 230 Vac 2 x 12 Vac 16 VA
VCM 16/2/15 230 Vac 2 x 15 Vac 16 VA
VCM 16/2/18 230 Vac 2 x 18 Vac 16 VA
VCM 16/2/24 230 Vac 2 x 24 Vac 16 VA
VCM 25/1/6 230 Vac 6 Vac 25 VA
VCM 25/1/8 230 Vac 8 Vac 25 VA
VCM 25/1/9 230 Vac 9 Vac 25 VA
VCM 25/1/12 230 Vac 12 Vac 25 VA
VCM 25/1/15 230 Vac 15 Vac 25 VA
VCM 25/1/18 230 Vac 18 Vac 25 VA
VCM 25/1/24 230 Vac 24 Vac 25 VA
VCM 25/2/6 230 Vac 2 x 6 Vac 25 VA
VCM 25/2/8 230 Vac 2 x 8 Vac 25 VA
VCM 25/2/9 230 Vac 2 x 9 Vac 25 VA
VCM 25/2/12 230 Vac 2 x 12 Vac 25 VA
VCM 25/2/15 230 Vac 2 x 15 Vac 25 VA
VCM 25/2/18 230 Vac 2 x 18 Vac 25 VA
VCM 25/2/24 230 Vac 2 x 24 Vac 25 VA
VCM 36/1/6 230 Vac 6 Vac 36 VA
VCM 36/1/8 - 不在供应 230 Vac 8 Vac 36 VA
VCM 36/1/9 230 Vac 9 Vac 36 VA
VCM 36/1/12 230 Vac 12 Vac 36 VA
VCM 36/1/15 230 Vac 15 Vac 36 VA
VCM 36/1/18 230 Vac 18 Vac 36 VA
VCM 36/1/24 230 Vac 24 Vac 36 VA
VCM 36/2/6 230 Vac 2 x 6 Vac 36 VA
VCM 36/2/8 230 Vac 2 x 8 Vac 36 VA
VCM 36/2/9 230 Vac 2 x 9 Vac 36 VA
VCM 36/2/12 230 Vac 2 x 12 Vac 36 VA
VCM 36/2/15 230 Vac 2 x 15 Vac 36 VA
VCM 36/2/18 230 Vac 2 x 18 Vac 36 VA
VCM 36/2/24 230 Vac 2 x 24 Vac 36 VA

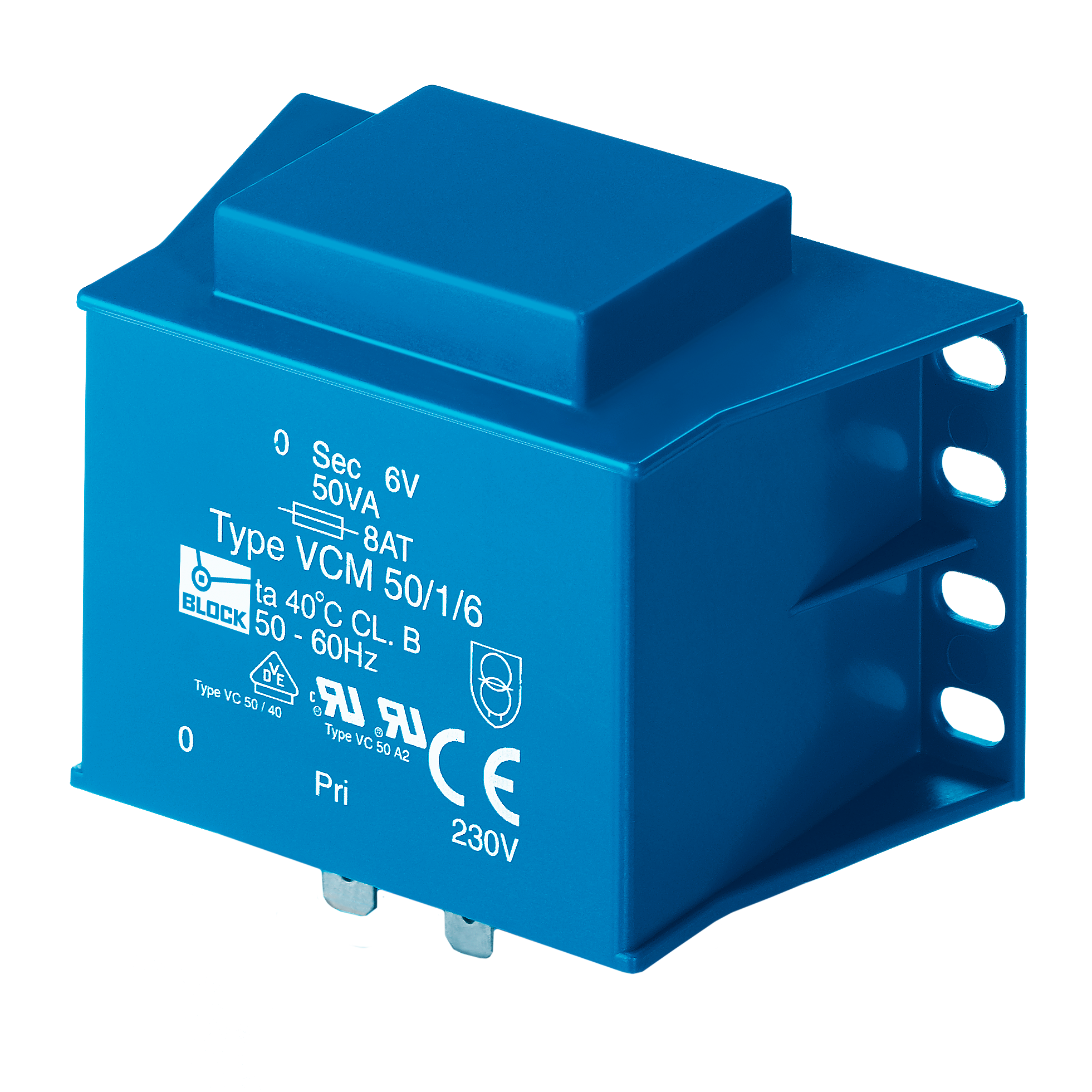

VCM 50/1/6 230 Vac 6 Vac 50 VA
VCM 50/1/8 230 Vac 8 Vac 50 VA
VCM 50/1/9 230 Vac 9 Vac 50 VA
VCM 50/1/12 230 Vac 12 Vac 50 VA
VCM 50/1/15 230 Vac 15 Vac 50 VA
VCM 50/1/18 230 Vac 18 Vac 50 VA
VCM 50/1/24 230 Vac 24 Vac 50 VA
VCM 50/2/6 230 Vac 2 x 6 Vac 50 VA
VCM 50/2/8 230 Vac 2 x 8 Vac 50 VA
VCM 50/2/9 230 Vac 2 x 9 Vac 50 VA
VCM 50/2/12 230 Vac 2 x 12 Vac 50 VA
VCM 50/2/15 230 Vac 2 x 15 Vac 50 VA
VCM 50/2/18 230 Vac 2 x 18 Vac 50 VA
VCM 50/2/24 230 Vac 2 x 24 Vac 50 VA

的技术参数 VCM 25/2/9

输入
测量输入电压 230 Vac
测量频率 50 - 60 Hz
输出
测量输出电压 2 x 9 Vac
测量功率 25 VA
空载电压(ca. x 系数) 1.12
空载损耗 (typ.) 2.50 W
有效度 82.0 %
標準
分级 保护变压器
许可
许可 cURus, VDE
环保
环境温度 最大 40 °C
安全性 和 防护等级
类型 铸模
绝缘材料级 VDE=B, UL=class 105
防护等级 IP 00
防护等级(预备) II
防短路 非防短路
接口 和 安装
固定方式 壳体上的尾板
尺寸 和 重量
宽度 81.2 mm
深度 55 mm
高度 49.2 mm
重量 0.61 kg

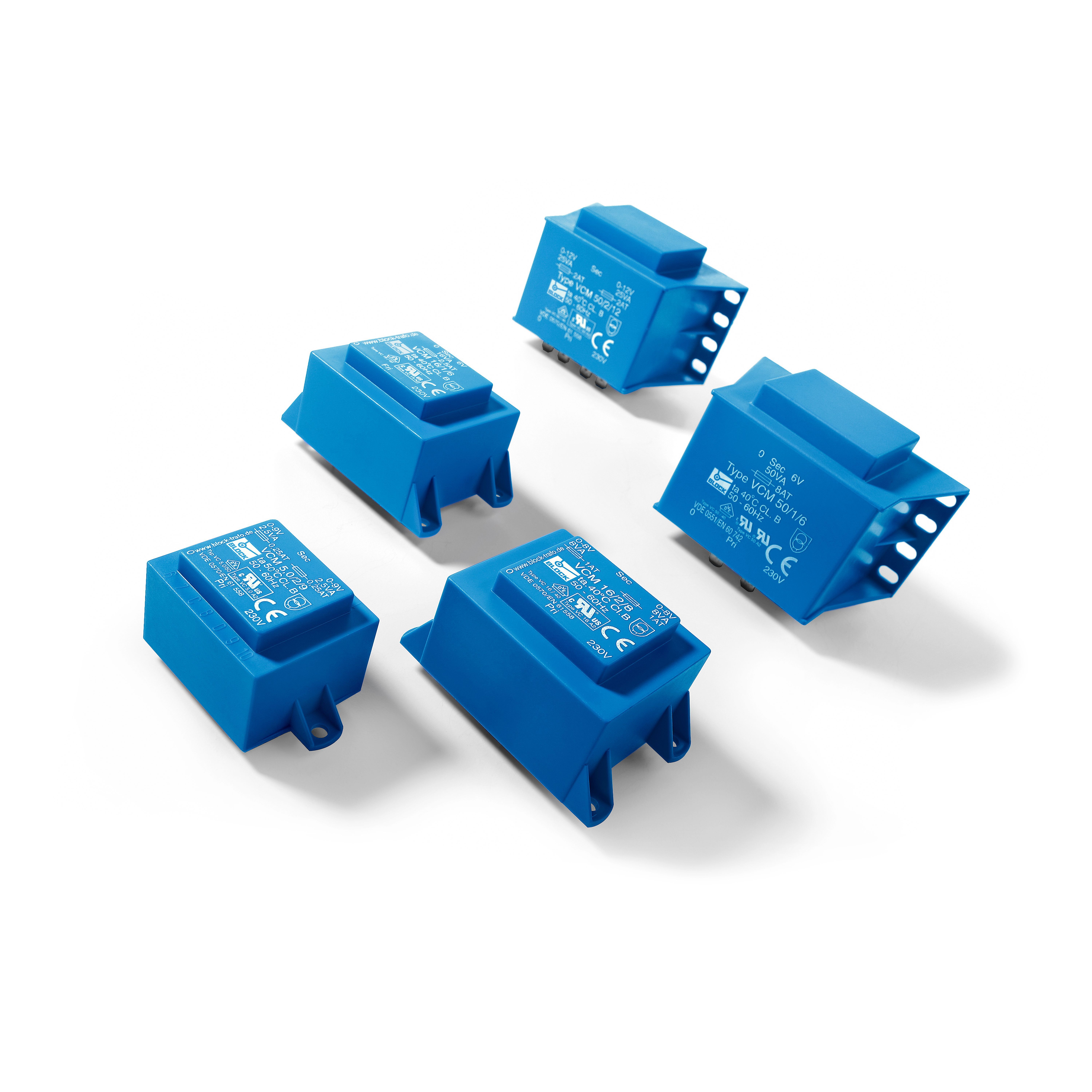

系列信息

一般数据
  • 绝缘材料级 B
  • 有效度至 87 %
  • 环境温度 最大 40 - 50 °C
  • 测量功率 5 - 50 VA
  • 测量输出电压 6 - 2 x 24 Vac
  • 测量输入电压 230 Vac
  • 防护等级 IP 00
优点
  • 确保高功率时的最小规格
  • 使用壳体上的尾板作为辅助固定方式
  • 串联或并联也适用双输出电压
  • 持久耐腐蚀保护,较高的绝缘值和使用铸模树脂铸模 XtraDenseFill 带来的极高电气可靠性
  • 自熄灭式铸模材料
