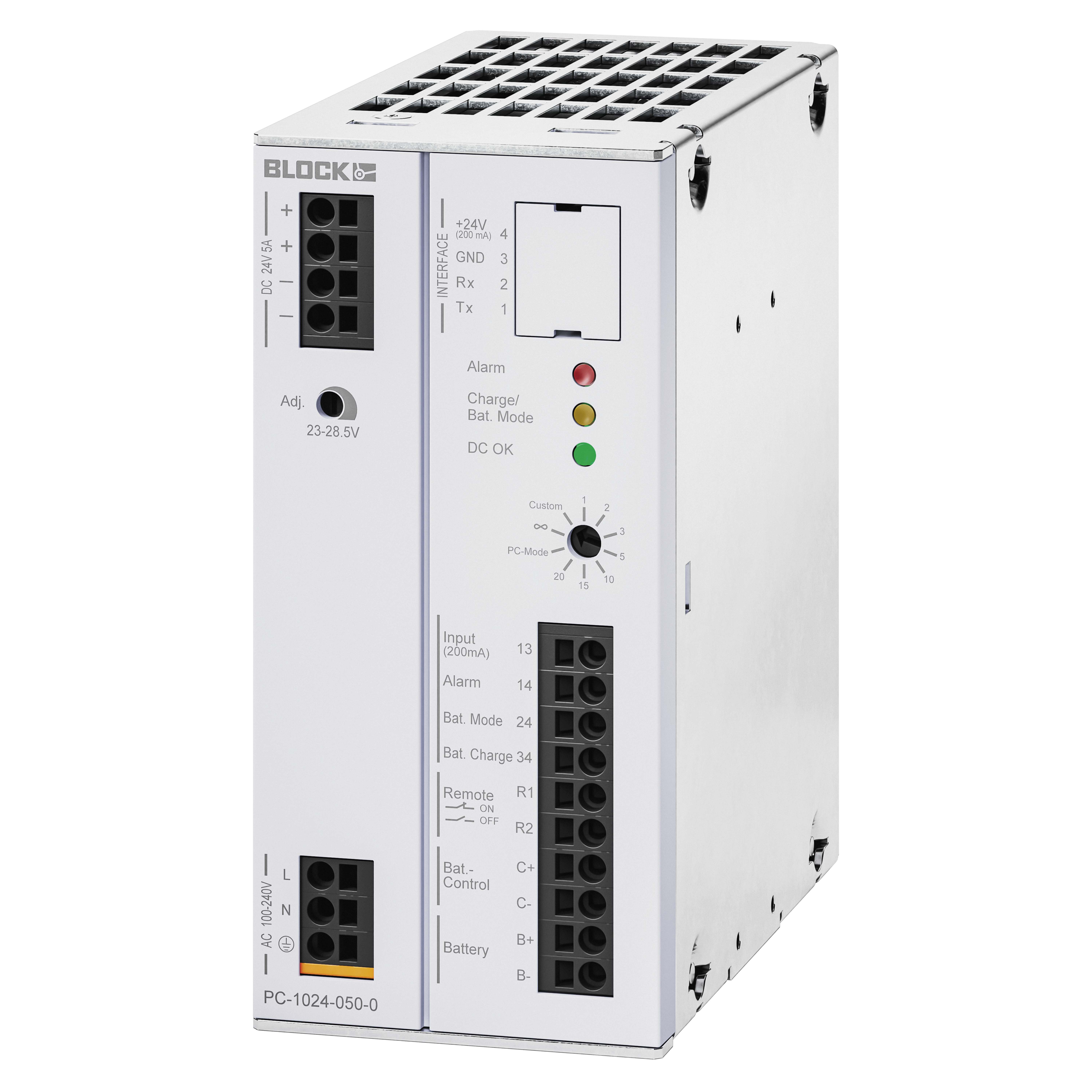

PC-1024-050-0
Power Compact - 不间断电源供给 PC Kombi USV
输入额定电压
100 - 240 Vac
输出额定电压
24 Vdc
输出额定电流
5.00 A
| 变体 | 输入额定电压 | 输出额定电压 | 输出额定电流 | |
|---|---|---|---|---|
| PC-1024-050-0 | 100 - 240 Vac | 24 Vdc | 5.00 A | |
| PCC-1024-050-2U | 100 - 240 Vac | 24 Vdc | 5.00 A | |
| PCC-1024-050-20 | 100 - 240 Vac | 24 Vdc | 5.00 A | |
| PCC-1024-100-2U | 100 - 240 Vac | 24 Vdc | 10.00 A | |
| PCC-1024-100-20 | 100 - 240 Vac | 24 Vdc | 10.00 A |
下载
技术文档
Dimension sheet
操作说明
许可 / 制造商声明
UL 508 Listed USA (E219022)
UL 508 Listed Canada (E219022)
COC UL 508 & CSA 22.2
UL 60950-1 USA (E213214)
UL 60950-1 Canada (E213214)
COA UL 60950-1 & CSA 22.2
COC UL 60950-1 & CSA 22.2
EU-Declaration of Confirmity
Marine GL (1452215 HH)
CAD/CAE数据
3D-CAD-Modell (STEP)
软件
Software UPS_CONTROL (Version 4.1.4)
的技术参数 PC-1024-050-0
| 输入 | |
|---|---|
| 输入额定电压 | 100 - 240 Vac |
| 输入电压范围 | 85 - 264 Vac (110 - 370 Vdc) |
| 输入轻载 AC | -1,5 % / Vac < 110 Vac |
| 输入轻载 DC | -1 % / Vdc < 150 Vdc |
| 额定频率范围 | 47 Hz - 63 Hz / 0 Hz |
| 输入额定电流（额定负载） | 1.9 A / 1.1 A (100 / 240 Vac) |
| 接通电流限制装置 | < 30 A, NTC |
| 接通时间 | < 200 ms |
| 输入保险 内部 | 4 A (延迟) |
| 推荐与保护装置，LS 开关 | 6 A, 10 A, 16 A, 特性 B, C |
| 支撑轨过压保护 | 变阻器 |
| 输出 | |
|---|---|
| 输出额定电流 | 5.00 A |
| LS 保护开关的触发 | 最大 B4 |
| 可并联 | 是，最多 5 个相互退耦的模块 |
| 可串接 | 是 |
| 余波（额定负载） | typ. 50 mVss |
| 输出额定电压 | 24 Vdc |
| 输出过压保护(OVP) | typ. 38 Vdc |
| 输出额定电压（电源模式） | 24 Vdc |
| 输出额定电压（电池模式） | 24 Vdc |
| 输出电压范围（电源模式） | 24 Vdc |
| 输出电压范围（电池模式） | 24 Vdc |
| 输出电流限制（电源模式） | 类型 6,5 x 标称电流, 恒流 |
| 输出电流限制（电池模式） | 类型 5,5 x 标称电流 |
| 损耗功率（额定负载时，电池已充满 - 电源模式） | 22 W (100 Vac) 17 W (230 Vac) |
| 损耗功率（额定负载时，电池已充满 - 电池模式） | 3,2 W / 5,2 W |
| 存储介质 | |
|---|---|
| 远程关断 | 是 |
| 缓冲时间 | 1, 2, 3, 5, 10, 15, 20 分钟 |
| 存储媒介类型 | 电池，外部 |
| 反极性保护 | 是，（电池模块中的保险触发） |
| 充电特性线 | 3 级充电过程 IUoU 特性线 |
| 充电电流 | 最大 0,6 A |
| 充电终止电压 | 26...29,5 V 温度控制，通过接口可选设置 |
| 电池存在检测 | 1 x 每分钟 |
| 电池剩余使用寿命检测 | 6 x 每小时 |
| 深度充电保护 | 19 Vdc |
| 电池几乎耗尽报告阈值 | 20,4 Vdc |
| 推荐电池模块 | 1,2 - 12 Ah |
| 电池模块并联 | 是，最多 3（控制线缆仅连到一个电池模块上） |
| 信号装置 | |
|---|---|
| 状态显示 | 3 LED 绿/黄/红 |
| 零电势主输入 | 最大 30 V 200 mA 电流限制(分到所有 3 个信号输出端) |
| 信号输出 警报/电池模式/电池充电 | 继电器，常开触点类型，最大 30 V，功能可通过界面设置 |
| 许可 | |
|---|---|
| 许可 | cURus, cULus, GL |
| 环保 | |
|---|---|
| 环境温度 | -25 °C ... +70 °C |
| 仓库温度 | -25 °C ... +85 °C |
| 轻载 | -3 %/K > +50 °C |
| 安装位置 | DIN TS35 标准轨 水平 |
| 冷却方法 | 自然循环 |
| 必要最小间隔（侧面） | 0 mm |
| 必要最小间隔（上/下） | 50 mm |
| 安全性 和 防护等级 | |
|---|---|
| 防护等级 | IP 20 |
| 防护等级 | I, 有 PE 接口 |
| 电源恢复强度 最大 | 35 Vdc |
| 接口 和 安装 | |
|---|---|
| 信号装置接口 (Push-in) | max 2,5 mm² |
| 输入接口 (Push-in) | max 2,5 mm² |
| 输出接口 (Push-in) | max 2,5 mm² |
| “直插式”存储介质接口插入技术 | max. 2,5 mm² |
| 尺寸 和 重量 | |
|---|---|
| 宽度 | 60 mm |
| 高度 | 127 mm |
| 深度 | 136 mm |
| 重量 | 0.8 kg |
| 设备 | |
|---|---|
| 接口连接器 | PC-CON1 |
| 接口通信线缆 | PC-KOK1 (optional) |
系列信息
一般数据
- 输出额定电压 24 Vdc
- 防护等级 IP 20
- 环境温度 -25 °C 至 +70 °C
- 推荐电池模块： 1,2 - 12 Ah
- 输出额定电流 5 A
- 输入额定电压 100 - 240 Vac
优点
- 连接电池模块电池剩余预期较低时可靠的信号装置
- 3年保修
- 可视化和数据参数化接口
- 支持工业 PC 供给
- 组合式开关电源带充电和控制单元
- 快速触发线缆保护开关
- 自动识别已连接的电池模块
- 以温度为导向的电池管理最大使用寿命
