EB-3724-100-0F

单通道断路器 EasyB

变体 EB-3724-100-0F
输入额定电压 24 Vdc 输出额定电流 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)
变体 输入额定电压 输出额定电流
EB-0724-100-0F 24 Vdc 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)
EB-1724-010-0F 24 Vdc 1 A, NEC Class 2
EB-1724-020-0F 24 Vdc 2 A, NEC Class 2
EB-1724-030-0F 24 Vdc 3 A, NEC Class 2
EB-1724-040-0F 24 Vdc 4 A, NEC Class 2
EB-1724-060-0F 24 Vdc 6 A
EB-1724-080-0F 24 Vdc 8 A
EB-1724-100-0F 24 Vdc 10 A
EB-1724-160-0F 24 Vdc 16 A
EB-3724-100-0F 24 Vdc 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)

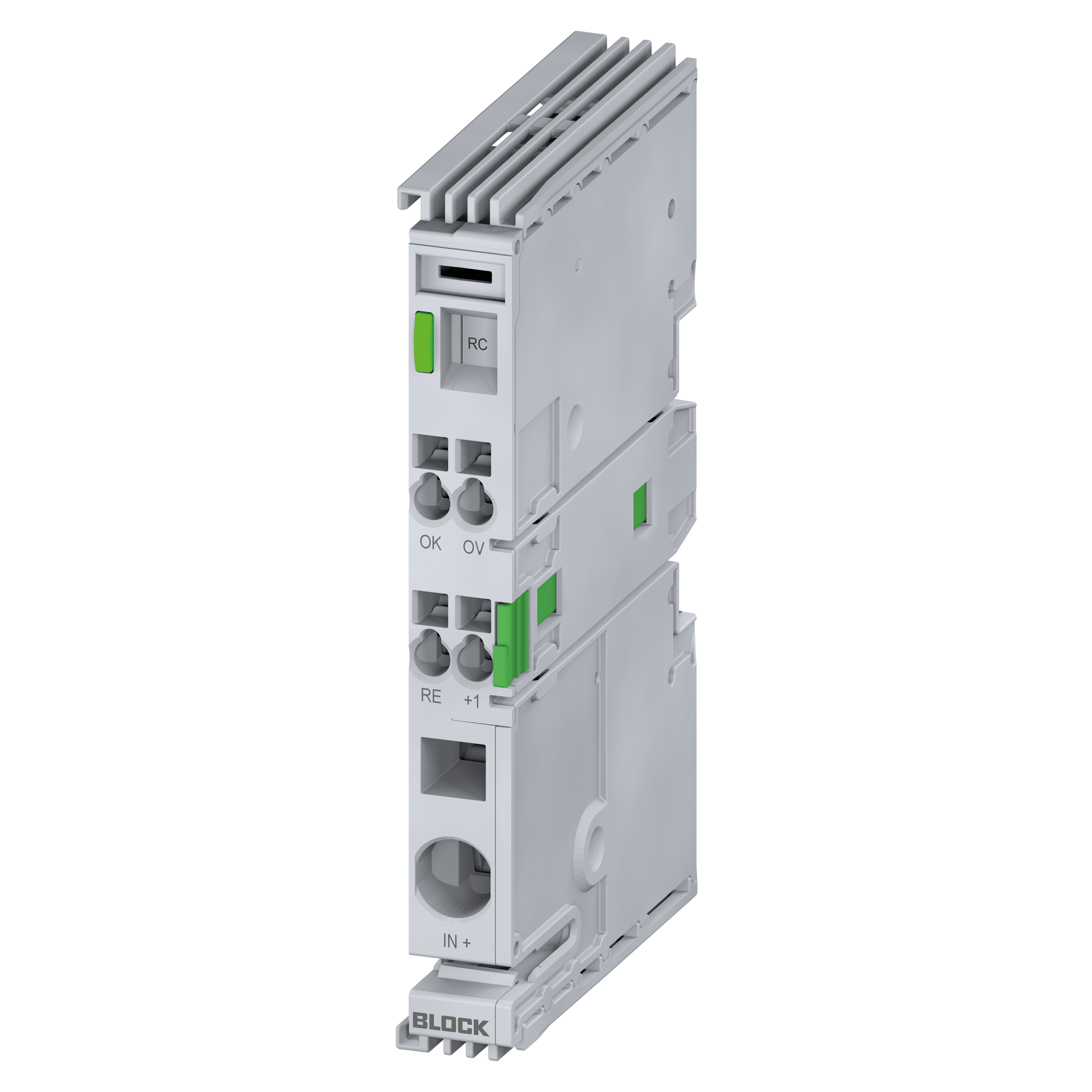

...的插图 BLOCK 商品: EB-3724-100-0F
技术文档 操作说明 许可 / 制造商声明 EU-Declaration of Conformity

的技术参数 EB-3724-100-0F

输入
输入额定电压 24 Vdc
供给输入电压的最大余波/脉动 3 %
输入电压范围 18 - 30 Vdc
每个端子极最大持续电流 10 A (-), 40 A (+)
接通输出端的必要输入电压 17,5 Vdc (关断阈值 16,7 Vdc ),
± 0.7 Vdc
最大损耗功率 3,3 W
过压保护 抑制二极管 33 Vdc
空载时的损耗功率 0,3 W
最大接通电容量 60 mF @ 24 Vdc/ 2,5 mm²/2,5 m
输出
输出额定电压 24 Vdc
模块初始化时间 52 ms
通道接通延迟 min. 50 ms / max. 5 s
输出关断后的等待时间(热释放) 500 ms (短路) ... 5 s (过载)
每通道最大负载电容量 60 mF
输出并联 未许可
输出串接 未许可
电源恢复强度 最大 35 Vdc
输出额定电流 0,5 - 10 A, adjustable (0,5A, 1A, 2A, 3A, 4A, 5A, 6A, 8A, 10A)
有效度 99.0 %
信号装置
总线通信 读出:-状态(触发、开启、关闭)
-设定/实际电流 m
-输入电压:
-固件版本/序列号
可写:-状态(开启、关闭、重置)
状态显示 LED(红色,绿色,黄色)绿色: 通道打开 绿色闪烁: 过电流(>90%)红色: 通道关闭 红色闪烁: 通道关闭 热释放 黄色闪烁: 触发和热释放
信号输出 起始状态,防短路 DC 24 V,最大25 mA high = 故障, low = 通道关闭
信号输入(ON/OFF/Reset) Reset input
Level high = min. 15 Vdc, max. 30 Vdc
Level low = min. 0 Vdc, max. 5 Vdc
许可
许可 cURus, cULus
环保
冷却方法 自然循环
环境温度 -25 °C … +70 °C
仓库温度 -25 °C … +85 °C
轻载 10A +55°C, <10A +60°C, <6A +70°C
相对湿度 5 … 96 %, 摄氏度 无冷凝
必要最小间隔(侧面) 0 mm
必要最小间隔(上/下) 30 mm
安全性 和 防护等级
防护等级 IP 20
防护等级 III, 无 PE- 接口
脏污度 2
接口 和 安装
输入接口,(弹性端子) max. 16 mm²
输出接口,(弹性端子) max 2,5 mm² (1 x "+")
信号装置接口,(弹性端子) max. 2,5 mm²
安装位置 DIN TS35 标准轨 水平
尺寸 和 重量
重量 0.039 kg
宽度 12 mm
高度 99.3 mm
深度 64.5 mm

系列信息

一般数据
  • 防护等级 IP 20
  • 有效度 99 %
  • 24 Vdc 单通道保护开关系统
  • 环境温度 -25 °C 至 +70 °C
  • 常见的报警信号
  • 热磁性
  • 用于显示状态的多彩 LED 和按键
  • 可串联最多40个安全通道
优点
  • 内部保险丝可适用于个别跳闸电流
  • 自动信道分配
  • 3年保修
  • 每个通道的欠压锁定
  • 通过串联的电势增大模块的附加负荷输出端
