正弦滤波器

正弦滤波器能够有效保护变频器控制驱动器的电机绝缘从而提高使用寿命。可减少电机额外损耗和噪音。全极正弦滤波器还能使用未屏蔽的电机线。设备接地系统中共模电流的减少可将泄露电流减到最低，从而能够实现更好的驱动装置 EMV 特征。



采用未来绕组技术的功率优化正弦滤波器

通过对变频器时钟速度的低通精准调整实现正弦滤波器的最高过滤效率。BLOCK 正弦滤波器采用未来绕组技术制造，具有非常高的效率。与传统的滤波器相比具有良好的冷却效果和低接近损耗。

概述：

◼︎  精准低通调整提高滤波器效率
◼︎  抑制对称干扰（差模）
◼︎  减少电网普通水平的边缘陡度
◼︎  可使用长屏蔽和非屏蔽电机接线
◼︎  在小安装空间中减少泄露电流
◼︎  减少存放空间
◼︎  减少电机损耗和电机噪音

联系人

Denise Lehnen

Denise Lehnen产品经理电能质量研发

下载

产品搜索 所有节流阀/过滤器

产品搜索 正弦过滤器

过滤器显示
防护等级
固定方式
测量电压
测量电流
变频器功率
39产品的3规格
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: SFB
SFB
正弦滤波器
3 x 400 Vac, 4 – 480 A, 适用电机额定功率 1,5 – 260 kW, 适用脉冲频率 4 至 8 kHz
显示变体
变体 测量电压 测量电流 适用电机额定功率 约 [kW]
SFB 400/4 3 x 400 Vac 4 A 1.50 kW
SFB 400/10 3 x 400 Vac 10 A 4.00 kW
SFB 400/16,5 3 x 400 Vac 16.5 A 7.50 kW
SFB 400/23,5 3 x 400 Vac 23.5 A 11.00 kW
SFB 400/32 3 x 400 Vac 32 A 15.00 kW
SFB 400/37 3 x 400 Vac 37 A 18.50 kW
SFB 400/48 3 x 400 Vac 48 A 22.00 kW
SFB 400/115 3 x 400 Vac 115 A 55.00 kW
SFB 400/150 3 x 400 Vac 150 A 75.00 kW
SFB 400/180 3 x 400 Vac 180 A 90.00 kW
SFB 400/250 3 x 400 Vac 250 A 132.00 kW
SFB 400/440 3 x 400 Vac 440 A 250.00 kW
SFB 400/480 3 x 400 Vac 480 A 260.00 kW
SFB-N 400/61 3 x 400 Vac 61 A 30.00 kW
SFB-N 400/72 3 x 400 Vac 72 A 37.00 kW
SFB-N 400/90 3 x 400 Vac 90 A 45.00 kW
或者您有其他要求 为您提供更多帮助

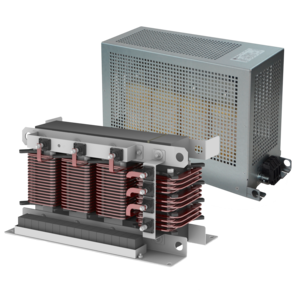

...的插图 BLOCK 商品: SF4
SF4
全级正弦滤波器
3 x 500 Vac, 6 – 165 A, 适用电机额定功率 2,2 – 90 kW, 适用脉冲频率 ≥ 4 kHz
显示变体
变体 测量电压 测量电流 适用电机额定功率 约 [kW]
SF4-CD006-500-0 3 x 500 Vac 6 A (400 V ≥ 4 kHz) / 5,5 A (500 V ≥ 4 kHz) 2.20 kW
SF4-CD006-500-2 3 x 500 Vac 6 A (400 V ≥ 4 kHz) / 5,5 A (500 V ≥ 4 kHz) 2.20 kW
SF4-CD013-500-0 3 x 500 Vac 13 A (400 V ≥ 4 kHz) / 12 A (500 V ≥ 4 kHz) 5.50 kW
SF4-CD013-500-2 3 x 500 Vac 13 A (400 V ≥ 4 kHz) / 12 A (500 V ≥ 4 kHz) 5.50 kW
SF4-CD024-500-0 3 x 500 Vac 24 A (400 V ≥ 4 kHz) / 23 A (500 V ≥ 4 kHz) 11.00 kW
SF4-CD024-500-2 3 x 500 Vac 24 A (400 V ≥ 4 kHz) / 23 A (500 V ≥ 4 kHz) 11.00 kW
SF4-CE046-500-0 3 x 500 Vac 46 A (400 V ≥ 4 kHz) / 43,5 A (500 V ≥ 4 kHz) 22.00 kW
SF4-CE046-500-2 3 x 500 Vac 46 A (400 V ≥ 4 kHz) / 43,5 A (500 V ≥ 4 kHz) 22.00 kW
SF4-CE065-500-0 3 x 500 Vac 65 A (400 V ≥ 4 kHz) / 62 A (500 V ≥ 4 kHz) 37.00 kW
SF4-CE065-500-2 3 x 500 Vac 65 A (400 V ≥ 4 kHz) / 62 A (500 V ≥ 4 kHz) 37.00 kW
SF4-CE110-500-0 3 x 500 Vac 110 A (400 V ≥ 4 kHz) / 105 A (500 V ≥ 4 kHz) 45.00 kW
SF4-CE165-500-0 3 x 500 Vac 165 A (400 V ≥ 4 kHz) / 160 A (500 V ≥ 4 kHz) 90.00 kW
或者您有其他要求 为您提供更多帮助
...的插图 BLOCK 商品: SFA 400
SFA 400
全级正弦滤波器
3 x 400 Vac, 1,3 – 60 A, 适用电机额定功率 0,55 – 30 kW, 适用脉冲频率 ≥ 8 kHz
显示变体
变体 测量电压 测量电流 适用电机额定功率 约 [kW]
SFA 400/1,3 3 x 400 Vac 1.3 A 0.55 kW
SFA 400/2,5 3 x 400 Vac 2.5 A 1.10 kW
SFA 400/4 3 x 400 Vac 4 A 1.50 kW
SFA 400/6 3 x 400 Vac 6 A 2.20 kW
SFA 400/10 3 x 400 Vac 10 A 4.00 kW
SFA 400/16,5 3 x 400 Vac 16.5 A 7.50 kW
SFA 400/24 3 x 400 Vac 24 A 11.00 kW
SFA 400/32 3 x 400 Vac 32 A 15.00 kW
SFA 400/40 3 x 400 Vac 40 A 18.50 kW
SFA 400/50 3 x 400 Vac 50 A 22.00 kW
SFA 400/60 3 x 400 Vac 60 A 30.00 kW
或者您有其他要求 为您提供更多帮助
