STEU 20/24

Transformateur de sécurité

Variante STEU 20/24
Tension nominale d'entrée 230/400 V CA Tension de sortie nominale 2 x 12 Vac Puissance nominale VDE (DB cos phi=1) 20 VA
Afficher les variantes
Variante Tension nominale d'entrée Tension de sortie nominale Puissance nominale VDE (DB cos phi=1)
STEU 20/23 230/400 V CA 2 x 115 V CA 20 VA
STEU 20/24 230/400 V CA 2 x 12 Vac 20 VA
STEU 63/24 230/400 V CA 2 x 12 V CA 63 VA
STEU 63/48 230/400 V CA 2 x 24 V CA 63 VA
STEU 63/23 230/400 V CA 2 x 115 V CA 63 VA
STEU 100/24 230/400 V CA 2 x 12 V CA 100 VA
STEU 100/48 230/400 V CA 2 x 24 V CA 100 VA
STEU 100/23 230/400 V CA 2 x 115 V CA 100 VA
STEU 160/24 230/400 V CA 2 x 12 V CA 160 VA
STEU 160/48 230/400 V CA 2 x 24 V CA 160 VA
STEU 160/23 230/400 V CA 2 x 115 V CA 160 VA
STEU 250/24 230/400 V CA 2 x 12 V CA 250 VA
STEU 250/48 230/400 V CA 2 x 24 V CA 250 VA
STEU 250/23 230/400 V CA 2 x 115 V CA 250 VA
STEU 320/24 230/400 V CA 2 x 12 V CA 320 VA
STEU 320/48 230/400 V CA 2 x 24 V CA 320 VA
STEU 320/23 230/400 V CA 2 x 115 V CA 320 VA
STEU 400/24 230/400 V CA 2 x 12 V CA 400 VA
STEU 400/48 230/400 V CA 2 x 24 V CA 400 VA
STEU 400/23 230/400 V CA 2 x 115 V CA 400 VA
STEU 500/24 230/400 V CA 2 x 12 V CA 500 VA
STEU 500/48 230/400 V CA 2 x 24 V CA 500 VA
STEU 500/23 230/400 V CA 2 x 115 V CA 500 VA
STEU 630/24 230/400 V CA 2 x 12 V CA 630 VA
STEU 630/23 230/400 V CA 2 x 115 V CA 630 VA
STEU 630/48 230/400 V CA 2 x 24 V CA 630 VA
STEU 800/24 230/400 V CA 2 x 12 V CA 800 VA
STEU 800/48 230/400 V CA 2 x 24 V CA 800 VA
STEU 800/23 230/400 V CA 2 x 115 V CA 800 VA
STEU 1000/24 230/400 V CA 2 x 12 V CA 1.000 VA
STEU 1000/48 230/400 V CA 2 x 24 V CA 1.000 VA
STEU 1000/23 230/400 V CA 2 x 115 V CA 1.000 VA
STEU 1600/23 230/400 V CA 2 x 115 V CA 1.600 VA
STEU 2000/23 230/400 V CA 2 x 115 V CA 2.000 VA
STEU 2500/23 230/400 V CA 2 x 115 V CA 2.500 VA

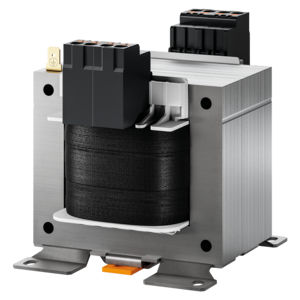

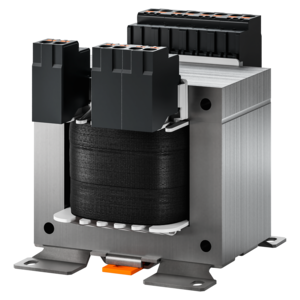

Illustration de BLOCK Article: STEU 20/24
Documentations techniques Fiche produit Données CAD/CAE 3D-CAD-Model (STEP)

Spécifications techniques pour STEU 20/24

Données d'entrée
Tension nominale d'entrée 230/400 V CA
Entrée aux prises ±15 V
Fréquence nominale 50 - 60 Hz
Données sortie
Tension de sortie nominale 2 x 12 Vac
Puissance nominale VDE (DB cos phi=1) 20 VA
Puissance nominale VDE (KB cos phi=0,5) -
Tension à vide (env. facteur x) 1,16
Degré d'efficacité 79,5 %
Normes
Classification Transformateur de sécurité
Admission
Agréments cURus
Environnement
Température ambiante max. 40 °C
Méthode de refroidissement refroidissement naturel
Sécurité et protection
Type Ouvert
Classe du système d'isolation VDE=B, UL=class 130
Indice de protection IP 00
Classe de sécurité (préparée) I
Résistance aux courts-circuits non tenue aux courts-circuits
Protection aux courts-circuits et protection aux surcharge*
Plage de paramètres 230 ±15 V CA 0,1 - 0,16 A
Valeurs de paramètres 230 ±15 V CA 0,12 A
Plage de paramètres 400 ±15 Vac -
Valeurs de paramètres 400 ±15 V CA 0,00 A
Raccordement et montage
Méthode de fixation base de fixation combinée
Vis de fixation M4
Terminaux PRI Connecteur à ressort, 4 mm²
Bornes de terre Connecteur plat, 6,3 x 0,8 mm
Terminaux SEC Connecteur à ressort, 4 mm²
Dimensions et poids
Hauteur 84 mm
Large 66 mm
Profondeur 93 mm
Poids 0,7 kg

Informations sur la série STEU

Informations générales
  • Tension d’entrée assignée 230 et 400 V CA
  • Classe d’isolation B
  • Puissance assignée 63 - 2.500 VA
  • Température ambiante de 40 °C max.
  • Degré d’efficacité jusqu’à 94 %
  • Tension de sortie assignée 24 - 230 V CA
  • Indice de protection IP 00
Avantages
  • Puissance élevée par volume à l’aide d'une construction compacte
  • Tension d’entrée 230 V et 400 V
  • Courant d’appel réduit
  • Prises côté primaire jusqu’à ±15 V permettant l’adaptation de la tension
  • Très bonne protection contre l'humidité et faible émission de bruit grâce à l'imprégnation sous vide BLOCK IMPEX
  • Durée de câblage réduite grâce aux borne Push-in
  • Bornes de connexion protégées contre les contacts, conformément à la norme UVV BGV A3
  • Fixation simplifiée à l'aide d'une semelle métallique robuste munie d'orifices oblongs
  • Jusqu’à 250 VA avec semelle combinée pour un montage à vis et par rail DIN
