PC-0124-100-4

Alimentation à découpage primaire monophasée, PC 1AC

Variante PC-0124-100-4

Tension d'entrée nominale 100 - 240 V CA Tension de sortie nominale 24 V CC Courant de sortie nominal 10 A Propriétés

Variante	Tension d'entrée nominale	Tension de sortie nominale	Courant de sortie nominal	Propriétés
PC-0112-150-0	100 - 240 V CA	12 V CC	15 A	Limitation active du courant d'appel
PC-0124-050-0	100 - 240 V CA	24 V CC	5 A	-
PC-0124-050-4	100 - 240 V CA	24 V CC	5 A
PC-0124-100-0	100 - 240 V CA	24 V CC	10 A	Limitation active du courant d'appel
PC-0124-100-4	100 - 240 V CA	24 V CC	10 A
PC-0124-200-0	100 - 240 V CA	24 V CC	20 A	Limitation active du courant d'appel
PC-0124-200-4 - n'est plus disponible	100 - 240 V CA	24 V CC	20 A
PC-0148-050-0	100 - 240 V CA	48 V CC	5 A	Limitation active du courant d'appel
PC-0148-100-0	100 - 240 V CA	48 V CC	10 A	Limitation active du courant d'appel

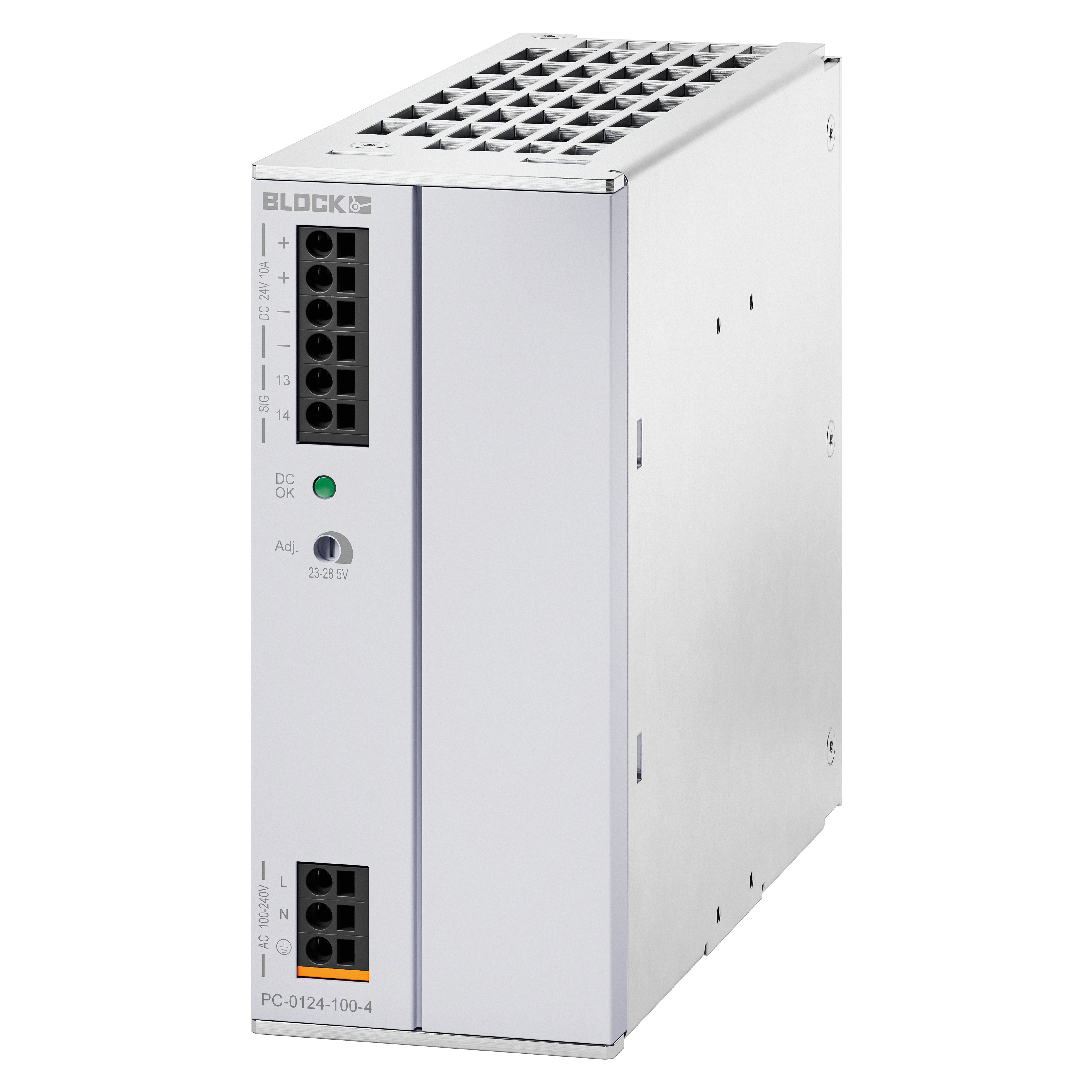

Illustration de BLOCK Article: PC-0124-100-4

TÉLÉCHARGEMENTS

Documentations techniques Manuel d'utilisation Homologation / Déclarations d'incorporation UL 60601-1 USA (E213214) UL 60950-1 USA (E213214) UL 60601-1 Canada (E213214) UL 60950-1 Canada (E213214) Marine GL (1452215 HH) EU-Declaration of Conformity

Spécifications techniques pour PC-0124-100-4

Données d'entrée
Tension d'entrée nominale	100 - 240 V CA
Plage de tension d'entrée	85 - 264 V CA (120 - 372 V CC)
Déclassement de la tension d'entrée	-2,5 %/Vac < 100 Vac
Plage de fréquence nominale	44 Hz - 66 Hz / 0 Hz
Courant d'entrée nominal (charge nominale)	2,74 A (100 Vac) / 1,25 A (230 Vac)
Limiteur de courant de démarrage	< 30 A, NTC
Durée d'enclenchement	1,3 s (100 Vac) / 0,25 s (230 Vac)
Immunité aux coupures secteur	15 ms (100 Vac) / 17 ms (230 Vac)
Facteur de puissance	0,92
Entrée du fusible interne	6,3 AT
Fusible de protection recommandé (disjoncteur)	10 A, 16 A, caractéristique B, C
Protection contre les transitoires	Varistance

Données sortie
Tension de sortie nominale	24 V CC
Plage de tension de sortie	23 – 28,5 Vdc
Courant de sortie nominal	10 A
Courant de sortie limité	typ. 11 - 13 A (courant continu)
Déclenchement de disjoncteurs	max. B4
Connexion en parallèle	Oui
Fonctionnement en série	Oui
Puissance dissipée en marche à vide/charge nominale	6,6 W / 24,4 W (230 Vac)
Puissance dissipée max.	31,3 W (100 Vac / 24 V / 10 A)
Degré d'efficacité	typ. 91 %
Facteur d'entraînement	typ. 50 mVss
Tension de rétroaction max.	35 V CC
Protection contre les surtensions des sorties (OVP)	max. 40 V CC

Signalisation
Seuil de commutation gén. de la LED et de la sortie du signal (CC OK)	Uout > 21,5 V
Affichage de l’état	DC OK LED
Signal de sortie	Relais, max. 30 V / 1 A

Admission
Agréments	cURus, cULus (UL 60601)

Environnement
Méthode de refroidissement	Convection
Température ambiante	-25 °C à +70 °C
Température de stockage	De -25 °C à +85 °C
Réduction	-5 %/K > +60 °C @ 196 - 264 V CA -2,5 %/K > +50° C @ 85 - 195 V CA
Distance minimale nécessaire (coté)	0 mm
Distance minimale nécessaire (dessus/dessous)	50 mm
Position de montage	horizontal

Sécurité et protection
MTBF selon IEC 61709 (SN 29500)	> 500 000 h
Indice de protection	IP 20
Classe de sécurité	I

Raccordement et montage
Signal de connexions (Push-in)	-
Entrée de connexions (technique directe Push-in)	-
Sortie de connexions (Push-in)	max 2,5 mm²

Dimensions et poids
Large	42 mm
Hauteur	127 mm
Profondeur	136 mm
Poids	0,65 kg

Informations sur la série PC 1AC

Informations générales

Degré d’efficacité jusqu’à 93 %
Température ambiante de -25 °C à +70 °C
Courant nominal de sortie 5 - 20 A
Tension nominale de sortie 12 - 48 V CC
Tension nominale d'entrée 100 - 240 V CA
Indice de protection IP 20

Avantages

Déclenchement rapide des disjoncteurs
Tension de sortie stabilisée et réglable
Bornes de raccordement type Push-in
Montage sur rail DIN robuste
Résistant aux surtensions jusqu’à 4 kV
3 ans de garantie
Signalisation CC OK
Connexion en parallèle possible

Normes

Alimentation à découpage
selon UL 60601-1 (2MOPP)

sécurité:
EN 60601-1, EN 60950-1, EN 61558-2-16, EN 60335-1

EMV:
EN 61204-3

Autorisations

Medical: UL 60601-1 (3rd ed. 2MOPP), UL/CSA 60950

Applications

Des blocs d'alimentation avec homologation selon UL 60601-1 sont disponibles pour les applications dans le domaine médical.
Power Compact combine les fonctions de base d’une alimentation à découpage économique avec des fonctionnalités supplémentaires qui permettent une disponibilité maximale de l’installation. Puissante et flexible, tout en étant légère et compacte. Polyvalentes, ces alimentations sont adaptées à de diverses applications dans l’automatisation industrielle, la régulation, l’instrumentation ou encore le tertiaire. Ces appareils couvrent les moyennes puissances de 120 W à 480 W et sont disponibles en 12 V, 24 V et 48 V pour une large gamme d’application. Une version avec un courant nominal de 5 A est disponible pour alimenter en monophasé ou en bi-phasé, de 180 V à 550 V. La tension de sortie peut être ajustée facilement via un commutateur rotatif en façade. La fixation par rail DIN et les connecteurs « Push in » permettent un montage rapide et fiable.
